Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

где PWPERx — десятичный эквивалент кода в регистре периода PWPERx, PWDTYx — десятичный эквивалент кода в регистре коэффициента заполнения PWDTYx, PPOLx — бит выбора полярности сигнала канала в регистре конфигурации PWPOL, CENTR — бит выбора формы сигнала в регистре управления PWCTL, fx — частота тактирования счетчика канала с номером «x».

Для центрированной ШИМ (CENTR = 1) расчет временных параметров выходного сигнала следует производить по формулам:

• Период ШИМ–сигнала равен

T PWM= 2 × (PWPERx + 1)/fx

• Длительность импульса с высоким активным уровнем при PPOLx = 1 равна

T IMP= 2 × (PWDTYx + 1) / [(PWPERx + 1) × fx]

Коэффициент заполнения в этом же режиме равен

γ = (PWPERx – PWDTYx)/[(PWPERx + 1) × fx] × 100%

• Длительность импульса с высоким активным уровнем при PPOLx = 0 равна

T IMP= 2 × (PWPERx – PWDTYx) / [(PWPERx + 1) × fx]

Коэффициент заполнения в этом же режиме равен

γ = [(PWDTYx + 1)/(PWPERx + 1)] × 100%,

Обратите внимание, что при одинаковой частоте тактирования и одинаковых кодах в регистрах периода и коэффициента заполнения длительность импульса и период формируемого сигнала центрированной ШИМ будет в два раза больше, чем при фронтовой ШИМ. А коэффициент заполнения при этом остается одинаковым, поскольку является величиной относительной.

Структурная схема системы тактирования модуля PWM представлена на рис. 4.100. Первичным генератором для тактирования счетчиков каналов модуля PWM служит импульсная последовательность E_CLOСK. На выходе программируемого делителя формируются две импульсные последовательности CLOСK_A и CLOСK_B. Причем сигнал CLOСK_A используется для тактирования каналов 0 и 1, а CLOСK_B — каналов 2 и 3. Коэффициенты деления для последовательностей CLOСK_A и CLOСK_B задаются битами PCKA[2:0] и PCKB[2:0] регистра конфигурации PWCLK. Возможные значения коэффициентов деления приведены в таблице рис. 4.101.

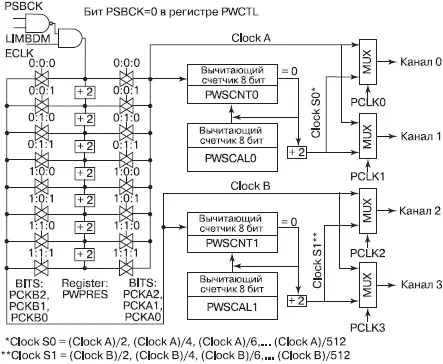

Рис. 4.100.Структурная схема системы тактирования модуля PWM

Рис. 4.101.Выбор частоты тактирования счетчиков каналов модуля PWM

При необходимости коэффициент деления может быть увеличен посредством подключения дополнительного делителя на входе каждой пары каналов. Делитель 0 обслуживает каналы 0 и 1 (рис. 4.100), он формирует свой выходной сигнал из импульсной последовательности CLOСK_A. Делитель 1 обслуживает каналы 2 и 3 (рис. 4.100) и формирует выходной сигнал из последовательности CLOСK_B. Коэффициент деления каждого из этих делителей определяет код в регистрах PWSCAL0 и PWSCAL1.

Множество регистров специальных функций, которые обслуживают модуль PWM, можно разделить на следующие группы:

• Регистры конфигурации;

• Регистр разрешения работы каналов;

• Регистр дополнительного делителя;

• Регистры делителей 0 и 1;

• Регистры счетчика каналов;

• Регистры периода каналов;

• Регистры коэффициента заполнения каналов;

• Регистр управления;

• Регистр специальных режимов модуля;

• Регистры работы с портом P.

Рассмотрим перечисленные регистры более подробно.

Регистр конфигурации PWCLK выполняет две функции. Во-первых, его биты определяют, будут ли каналы модуля использоваться в 8-разрядном режиме, или эти каналы объединят попарно для работы в 16-разрядном режиме. Во-вторых, биты регистра назначают два коэффициента деления частоты для образования из импульсной последовательности E_CLOСK сигнала тактирования каналов 0 и 1 (CLOСK_A) и сигнала тактирования каналов 2 и 3 (CLOСK_B).

Формат регистра PWCLK представлен на рис. 4.102. Биты CON23 и CON01 определяют режимы работы пар каналов 2:3 и 0:1 соответственно. Если значение бита CON23 равно 0, то каналы 2 и 3 работают независимо друг от друга с 8-разрядным разрешением. При CON23 = 1 каналы 2 и 3 объединяются в один 16-разрядный генератор ШИМ-сигнала. Действие бита CON01 по отношению к каналам 0 и 1 аналогично.

Рис. 4.102.Формат регистра конфигурации PWCLK
