Обслуживание модуля ATD — альтернативная функция линий порта AD. Линии порта AD могут использоваться не только в качестве аналоговых входов модуля ATD, но и как линии порта ввода общего назначения. Каждый порт МК обладает регистром данных. Для порта AD 8-разрядный регистр данных PORTAD располагается в памяти по адресу $006F, формат этого регистра приведен на рис. 4.91. При выполнении операции чтения регистра данных порта логические сигналы на линиях AN7/PAD7…AN0/PAD0 отображаются в соответствующих разрядах регистра PORTAD.

Рис. 4.91.Формат регистра данных порта PORTAD

После завершения каждого преобразования в составе измерительной последовательности результат преобразования помещается в один из восьми регистров результата ADR0H…ADR7H. Номер регистра определяется режимом работы модуля ATD и разрядами CD…CA регистра управления ATDCTL5 (рис. 4.89). Регистры результата ADR0H…ADR7H восьмиразрядные, в памяти располагаются по адресам $0070…$007E. Формат регистров ADR0H…ADR7H приведен на рис. 4.92.

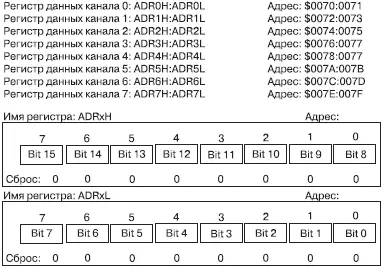

Рис. 4.92.Формат регистров результата модуля ATD

В регистрах ADR0H…ADR7H результат аналого-цифрового преобразования представляется в прямом коде без знака. Диапазон возможных значений кодов — 0…255. Для представления результата в абсолютных единицах необходимо код результата разделить на число единиц полной шкалы, а затем умножить на напряжение полной шкалы:

U IZM= K IZM/256×U REF

1. Код измеренного напряжения на выходе 8-разрядного АЦП равен 10001010b. Потенциалы на входах опорных напряжений АЦП составляют U RH =5,0 В и U RL =0 В. Каково значение измеренного напряжения в Вольтах?

Ответ:Десятичный эквивалент двоичного кода 10001010b равен 138. Поэтому измеренное напряжение равно:

U IZM= K IZM/256×U REF = (138/256) (5,0 – 0) = 2,69 В

Двухбайтовый регистр ATDTEST располагается в памяти по адресам $0068 и $0069. Доступ к этому регистру возможен только в специальном режиме работы МК. В обычном пользовательском режиме работы этот регистр для чтения и для записи недоступен.

Для того чтобы воспользоваться модулем аналого-цифрового преобразования ATD для измерения уровня напряжения на нескольких аналоговых входах МК, необходимо выполнить следующие действия:

• Подключить источники стабилизированного напряжения ко входам опорного напряжения V RF и V RL . Необходимо помнить, что напряжение на входе высокого уровня опорного напряжения V RF не должно превышать 5,0 В, а на входе низкого уровня V RL напряжение должно быть не менее 0 В. Кроме того, разность напряжений на входах V RF и V RL , равная напряжению полной шкалы АЦП U REF = U RH–U RL , не должна быть менее 2,5 В;

• Подключить источники измеряемых аналоговых сигналов ко входам AN0…AN7. Напряжение измеряемых сигналов должно находиться в диапазоне 0 В = U SS ≤ U IZM ≤ U DD =5,0 В;

• Осуществить внутреннюю коммутацию напряжения питания к модулю ATD. Для этого записать 1 в бит ADPU регистра управления ATDCTL2. Адрес регистра — $0062;

• Выдержать паузу в 100 мкс для завершения переходных процессов в модуле ATD. В рассматриваемом ниже программном фрагменте мы покажем, как организовать такую задержку;

• Назначить режим работы модуля ATD посредством записи необходимых слов инициализации в управляющие регистры модуля;

• Запустить измерительную последовательность посредством записи в регистр управления ATDCTL5;

• Контролировать ход преобразования, используя флаги регистра состояния модуля ATDSTAT;

• Когда измерительная последовательность будет завершена, считать данные из регистров результата ADR0H…ADR7H в память МК;

• Если экономия энергии важна для Вашего применения, следует выключить модуль ATD, установив бит ADPU регистра ATDCTL2 в 0.

Мы рассмотрим программную реализацию действий по управлению модулем аналого-цифрового преобразования на примере простейшего цифрового вольтметра.

Программный фрагмент voltmeter.c производит измерение аналогового сигнала на входе AN6. Измерительная последовательность состоит из четырех преобразований. Режим измерения однократный. Результаты четырех последовательных преобразований одного и того же сигнала располагаются в четырех регистрах результата ADR0H…ADR3H. Эти измерения усредняются, что позволяет снизить влияние шумов. Полученный 8-разрядный двоичный код преобразуется к истинному значению измеряемого напряжения, умноженному на 100 d. Умножение на нормирующий коэффициент (100 в десятичной системе счисления) необходимо, чтобы использовать в программе целочисленные форматы представления данных. Полученный результат содержит одну десятичную цифру целой части измеренного напряжения, это единицы Вольт. А также две цифры десятичной дробной части. Это десятые и сотые доли Вольт в представлении результата. Промежуточные результаты исполнения программы, а также измеренное напряжение выводятся на экран персонального компьютера.
