В спецификации SCSI-1 момент возобновления передачи после устранения отставания описан нечетко, в результате разработчики могли посчитать, что очередной запрос (и данные) может последовать лишь после окончания (положительного перепада) сигнала ACK#. Устройство, на это рассчитанное, может терять данные: для него последний сигнал REQ#(и данные) является неожиданным и выглядит как превышение согласованного смещения.

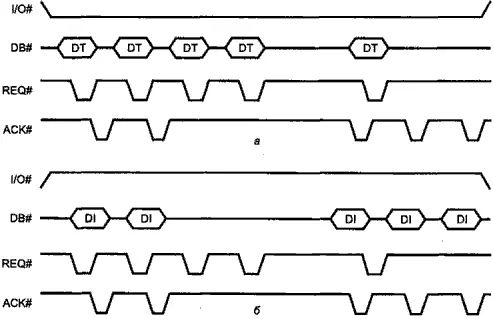

Рис. 5.6. Временные диаграммы синхронного обмена: а — передача; б — прием

Обмен при разрядности 16 бит происходит аналогично. Если в последней фазе данных используются не все байты, передатчик обязан снабдить корректным битом паритета и неиспользуемые байты.

При описании фаз передачи данных не говорилось о временных задержках. Они определяются спецификацией так, чтобы возможный «перекос» — неодновременный приход сигналов, вызванный задержкой как в электронных схемах, так и в разных проводах кабеля, — не влиял на устойчивость протокола. В асинхронном режиме обмена на скорость передачи информации влияет и длина кабеля, поскольку изменения состояний участников обмена привязываются к сигналам, распространяющимся по кабелю с ограниченной скоростью. Если в широкой шине имеется пара кабелей (А и В, что на практике встречается редко), то в каждом из них используется своя пара управляющих сигналов ( REQ#/ ACK#и REQB#/ ACKB#), поскольку эти кабели могут иметь разную длину.

В фазе Command ЦУ запрашивает от ИУ команду. В фазе Status ЦУ делает запрос на передачу ИУ информации о своем состоянии. В фазах Data IN и Data OUT ЦУ делает запросы на передачу данных к ИУ и от него соответственно. Фазы Message IN и Message OUT служат для передачи сообщений. Фазу Message OUT ЦУ вводит в ответ на условие Attention , порождаемое ИУ сигналом ATN#, когда оно нуждается в посылке сообщения ЦУ. Фазу Message IN ЦУ вводит при необходимости посылки сообщения ИУ.

Между фазами передачи информации сигналы BSY#, SEL#, REQ#и ACK#должны оставаться в неизменном состоянии, меняться могут только значения сигналов C/D#, I/O#, MSG#и шины данных.

Сигналы ATN#и RST#могут порождать условия Attention и Reset соответственно, причем асинхронно по отношению к фазам шины. Эти условия могут привести к изменению предопределенного порядка фаз. Сигнал ATN#вводится ИУ во время любой фазы, кроме арбитража и состояния покоя шины. Сигнал RST#вводится в любой момент любым устройством, и по условию Reset все устройства должны немедленно освободить шину. В зависимости от настройки, принятой для всех устройств конкретной системы, возможно выполнение одного из двух вариантов сброса. «Жесткий» сброс переводит устройства в состояние, принятое по включению питания, сбрасывая все текущие процессы, очереди и т. п. В случае «мягкого» сброса после освобождения шины устройства пытаются завершить начатые операции, сохраняя текущие значения настроек.

Каждый процесс ввода-вывода состоит из следующей последовательности фаз шины: из состояния Bus Free через фазу Arbitration переход к фазе Selection или Reselection . Далее следуют фазы передачи информации ( Command, Data, Status, Message ), Завершающей фазой является Message In , в которой передается сообщение Disconnect или Command Complete , после чего шина переходит в состояние покоя Bus Free .

Архитектура SCSI обеспечивает для каждого процесса ввода-вывода сохранение набора из трех указателей (saved SCSI pointers): для команды, состояния и данных. ИУ имеет текущий набор указателей (только один), в который копируется сохраненный набор для текущего процесса. Текущие указатели указывают на очередной байт команды, состояния и данных, которые будут передаваться между памятью ИУ и ЦУ. Сохраненные указатели команды и состояния всегда указывают на начала блоков дескрипторов команд и состояния. Сохраненный указатель данных указывает на начало блока данных до тех пор, пока ЦУ не пришлет сообщение Save Data Pointer . По его приему будет сохранен текущий указатель данных. Когда ЦУ отключается от шины, информация о текущем процессе ввода-вывода содержится в сохраненном наборе указателей. При возобновлении процесса ЦУ сообщением Restore Pointers может потребовать у ИУ скопировать сохраненный набор в текущий и продолжить выполнение команд данного процесса ввода-вывода.
