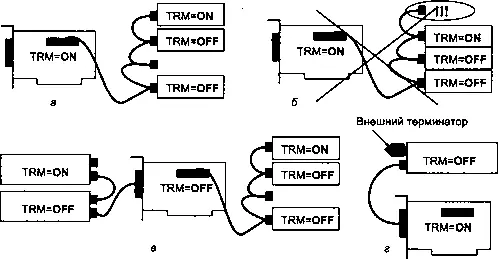

Рис. 5.7. Подключение устройств к карте контроллера SCSI: а, в, г — правильно; б — неправильно

Правила подключения достаточно просты:

♦ концы кабельного шлейфа не должны висеть в воздухе (как на рис. 5.7, б );

♦ на устройствах, подключенных к концам шлейфа, должны быть включены внутренние терминаторы (на рисунке обозначено как TRM=ON) или же установлен внешний (рис. 5.7, г );

♦ на промежуточных устройствах терминаторы должны быть отключены (TRM=OFF).

Если контроллер SCSI смонтирован на дополнительной интерфейсной карте, то разъем, к которому подключаются внешние устройства, расположен достаточно близко к внутреннему, так что длинной линии между ними нет. В этом случае терминация внешнего разъема хлопот не доставляет: когда используется только внутреннее (рис. 5.7, а ) или только внешнее (рис. 5.7, г ) подключение, терминатор на контроллере включают. Когда используется и внешнее, и внутреннее подключение (рис. 5.7, в ), терминатор на контроллере отключают.

Если используется внутреннее подключение, а внешние устройства подключаются не все время, то приходится переключать терминатор контроллера в соответствии с текущей конфигурацией. В старых контроллерах приходилось вскрывать системный блок и переставлять джамперы. В новых контроллерах вскрытия не требуется — терминаторы включаются/отключаются программно (утилитой SCSI Setup) или даже автоматически. Если по какой-либо причине переключать терминатор контроллера не хочется, можно его отключить и пользоваться внешним, устанавливая его на внешний разъем (снаружи корпуса компьютера), когда внешние устройства не подключены.

Когда контроллер SCSI установлен на системной плате, он имеет только один разъем, к которому подключается кабель-шлейф. Если требуется только внутреннее или только внешнее подключение (рис. 5.8, а и б ), то терминатор на контроллере включают . Если используется и внутреннее, и внешнее подключение (рис. 5.8, в ), терминатор на контроллере отключают . Если используется универсальный кабель-шлейф с внутренними и внешним разъемами (как на рис. 5.8, в ), но внешних устройств нет, то терминатор на контроллере должен быть отключен, а на внешнем разъеме должен быть установлен внешний терминатор .

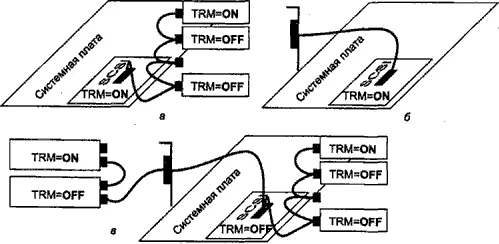

Рис. 5.8. Подключение устройств к интегрированному контроллеру SCSI

Кабели и терминаторы могут входить в комплект адаптеров SCSI или системных плат со встроенным контроллером SCSI, а могут приобретаться отдельно. То, что входит в стандартный комплект поставки, не всегда подходит для конкретного применения. Так, например, в комплекте с системной платой CT-6BTS, имеющей контроллер Ultra-Wide SCSI, поставляется универсальный «широкий» (wide) шлейф (как показанный на рис. 5.8, в , но с меньшим количеством внутренних разъемов) и «узкий» внутренний. Для подключения только внутренних дисководов Wide SCSI такого комплекта недостаточно: нужен внешний терминатор! Можно, конечно, отрезать часть шлейфа, идущую от разъема для подключения контроллера к внешнему разъему, но жалко!

Контроллеры Wide SCSI обычно имеют и разъемы для подключения обычных («узких», или narrow) устройств. На той же системной плате CT-6BTS кроме 68-контактного разъема Wide SCSI имеется и 50-контактный — для обычных устройств. Узкий (8-разрядный) интерфейс можно рассматривать как подмножество широкого (16-разрядного), у которого используется только младшая половина шины данных. В простых одноканальных контроллерах (как на этой плате) контакты узкого разъема запараллелены с частью контактов широкого. При этом можно использовать смесь широких и узких устройств, для чего терминаторы на контроллере разделены на две половины: терминаторы младшего байта (TrmL) и старшего байта (TrmH) могут управляться независимо. На рис. 5.9, а и б , приведены корректные способы смешанного подключения (устройства с терминаторами на концах шлейфов подразумеваются). На рис. 5.9, в приведена некорректная схема — здесь в младшем байте и в сигналах управления окажутся три терминатора (перегрузка передатчиков) или «висячий» конец (отражения!). Заметим, что штатными кабелями из комплекта поставки платы (именно они и изображены на рис. 5.9, в ) корректно смешанное подключение выполнить нельзя.
