Рассмотрим, какие бывают терминаторы для наиболее популярных устройств SE и LVD. Многие устройства с интерфейсом LVD способны работать и с интерфейсом SE (но на малых скоростях); их интерфейс обозначается символами «LVD/SE». Режим работы эти устройства способны определять автоматически: если все устройства на шине (включая и терминаторы) «умеют» работать в режиме LVD, то этот режим и будет выбран (если ни на одном из устройств принудительно не установлен режим SE). Если же на шине хоть одно устройство способно только на режим SE, то в этот режим перейдут и все остальные (соответственно, снижая возможную скорость передачи данных). Заметим, что устройства HVD (Diff) в компанию к LVD/SE включать нельзя.

Для режимов SE и LVD различается способ передачи по сигнальным линиям и режим терминации. Каждая сигнальная линия шины SCSI состоит из пары проводов: прямого и обратного. В режиме SE все обратные провода соединяются с «землей» (на каждом устройстве); терминирующие цепи подключаются только к прямым проводам. В режиме LVD по каждой паре проводов сигнал передается в дифференциальной парафазной форме; терминирующие цепи подключаются к обоим проводам каждой пары. Варианты схем терминаторов для SE и LVD приведены на рис. 5.4, где изображены нагрузочные цепи для одной: сигнальной линии. Все терминаторы (не только «активные»!) нуждаются в питании; которое на них поступает по специальным линиям TERMPWR(+5.В).

♦ Пассивные терминаторы SE (рис. 5.4, а ) имеют импеданс 132 Ом, что плохо согласуется с ленточным кабелем шины. Эти терминаторы пригодны лишь для «обычного» интерфейса SCSI (скорость передачи до 5/10 Мбайт/с в «узком»/«широком» вариантах). Для Fast SCSI, Ultra SCSI и далее они непригодны.

♦ Активные терминаторы SE (рис. 5.4, б ) имеют импеданс 110 Ом, что позволяет их использовать на более высоких скоростях в Fast SCSI,Их «активность» заключается лишь в наличии внутреннего источника опорного напряжения (ИОН) +2,85 В, питающегося от тех же линий TermPWR. Микросхемы активных терминаторов имеют и электронные ключи, включенные последовательно в каждую линию. Ключи управляются общим сигналом, позволяющим включать-отключать терминатор.

♦ Терминаторы FPT SE (Forced Perfect Terminator) — улучшенный вариант активных терминаторов с диодными ограничителями выбросов, применяемые в высокоскоростных версиях SE-интерфейса.

♦ Терминаторы для LVD (рис. 5.4, в ) имеют дифференциальной импеданс 105 Ом (линейный — 150 Ом). Здесь два источника опорных напряжений обеспечивают между прямым и обратным проводами смещение 112 мВ (в их пассивном состоянии).

♦ Универсальные терминаторы LVD/SE сочетают в себе активные SE-терминаторы, дифференциальные терминаторы LVD, схему определения режима и цепи коммутации каждого провода (прямого и обратного) шины SCSI на соответствующие терминирующие цепи.

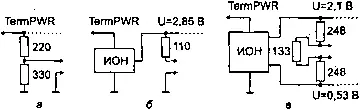

Рис. 5.4. Терминаторы SCSI: а — SE пассивные, б — SE активные, в — LVD

Универсальные терминаторы LVD/SE, как и остальные устройства, определяют режим работы шины по линии DIFSENSE. В старых устройствах SE контакт разъема, соответствующий этой линии, был заземлен. Устройства LVD пытаются вывести на этот контакт потенциал 1,3 В. Устройства HVD на этот контакт выводили потенциал выше 2,1 В. В терминаторе имеются компараторы, сравнивающие сигнал этой линии с эталонами, и логика, переключающая режим терминатора (если обнаруживается HVD, терминатор отключает все свои цепи). Специально для универсальных терминаторов выпускаются микросхемы (например, DS2117М, DS2118М фирмы Dallas Semiconductor), выполняющие все функции автоматической терминации для 9 пар проводов. Для терминации 16-разрядной шины данных (Wide SCSI) и сигналов управления требуется 3 таких микросхемы. В микросхемах используются прецизионные резисторы с лазерной подгонкой, что обходится недешево.

По исполнению терминаторы могут быть как внутренними (размещенными на печатной плате устройства), так и внешними (устанавливаемыми на разъемы кабеля или устройства). Внутренние терминаторы на каждом устройстве могут быть включены или выключены. В старых устройствах (SCSI-1) для включения терминаторов нужно было установить набор перемычек или вставить в специальную кроватку сборку резисторов. Активные терминаторы включаются-выключаются перестановкой одного джампера или даже бесконтактно — программно при конфигурировании устройства. Возможно даже автоматическое включение терминатора (если таковая возможность поддерживается устройством и разрешена при конфигурировании). Внешние терминаторы выглядят как разъемы с небольшой крышкой, под которой смонтирована их «начинка». Несмотря на внешнюю простоту, они имеют ощутимую цену — терминатор для Ultra-Wide SCSI стоит $10–15. Внешние терминаторы устанавливаются и снимаются только вручную.
