Микросхемы этого типа имеют простейший асинхронный интерфейс, включающий шину адреса, шину данных и сигналы управления CS#, ОЕ#и WE#. Микросхема выбирается низким уровнем сигнала CS#(Chip select), низкий уровень сигнала ОЕ#(Output Enable) открывает выходные буферы для считывания данных, WE#(Write Enable) низким уровнем разрешает запись. Временные диаграммы циклов обращения приведены на рис. 7.17. При операции записи управление выходными буферами может производиться как сигналом ОЕ#(цикл 1), так и сигналом WE#(цикл 2). Для удобства объединения микросхем внутренний сигнал CS#может собираться по схеме «И» из нескольких внешних, например CS0#, CS1#и CS2#— в таком случае микросхема будет выбрана при сочетании логических сигналов 0, 1, 0 на соответствующих входах.

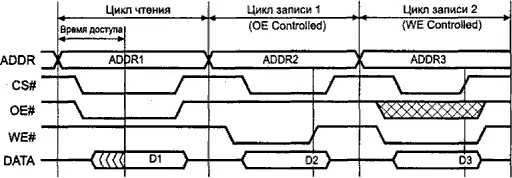

Рис. 7.17. Временные диаграммы чтения и записи асинхронной статической памяти

Время доступа — задержка появления действительных данных на выходе относительно момента установления адреса — у стандартных микросхем SRAM составляет 12, 15 или 20 наносекунд, что позволяет процессору выполнять пакетный цикл чтения 2-1-1-1 (то есть без тактов ожидания) на частоте системной шины до 33 МГц. На более высоких частотах цикл будет не лучше 3-2-2-2 .

Синхронная пакетная статическая память, Sync Burst SRAM, оптимизирована под выполнение пакетных (burst) операций обмена, свойственных кэш-памяти. В ее структуру введен внутренний двухбитный счетчик адреса (не позволяющий перейти границу четырехэлементного пакетного цикла). В дополнение к сигналам, характерным для асинхронной памяти (адрес, данные, CS#, OE#и WE#), синхронная память использует сигнал CLC(Clock) для синхронизации с системной шиной и сигналы управления пакетным циклом ADSP#, CADS#и ADV#. Сигналы CADS#(Cache ADdress Strobe) и ADSP#(ADdress Status of Processor), которыми процессор или кэш-контроллер отмечает фазу адреса очередного цикла, являются стробами записи начального адреса цикла во внутренний регистр адреса. Любой из этих сигналов инициирует цикл обращения, одиночный (single) или пакетный (burst), а сигнал ADV#(ADVance) используется для перехода к следующему адресу пакетного цикла. Все сигналы, кроме сигнала управления выходными буферами ОЕ#, синхронизируются по положительному перепаду сигнала CLK. Это означает, что значение входных сигналов должно установиться до перепада и удерживаться после него еще некоторое время. Выходные данные при считывании будут также действительны во время этого перепада. Микросхемы синхронной статической памяти, как и SDRAM, обычно имеют сигнал, выбирающий режим счета адреса: чередование (для процессоров Intel) или последовательный счет (для Power PC).

Конвейерно-пакетная статическая память, PB SRAM (Pipelined Burst SRAM), — усовершенствование синхронной памяти (слово «синхронная» из ее названия для краткости изъяли, но оно обязательно подразумевается). Конвейером является дополнительный внутренний регистр данных, который, требуя дополнительного такта в первой пересылке цикла, позволяет остальные данные получать без тактов ожидания даже на частотах выше 75 МГц. Задержка данных относительно синхронизирующего перепада у современных микросхем PB SRAM составляет 4,5–8 нс! Но, как и в случае Sync Burst SRAM, этот параметр не является временем доступа в чистом виде (не следует забывать о двух-трех тактах в первой передаче), а отражает появление действительных данных относительно очередного перепада сигнала синхронизации. Интерфейс PB SRAM аналогичен интерфейсу Sync Burst SRAM.

Обобщенное понятие энергонезависимой памяти (NV Storage) означает любое устройство, хранящее записанные данные даже при отсутствии питающего напряжения (в отличие от статической и динамической полупроводниковой памяти). В данном разделе рассматриваются только электронные устройства энергонезависимой памяти, хотя к энергонезависимой памяти относятся и устройства с подвижным магнитным или оптическим носителем. Существует множество типов энергонезависимой памяти: ROM, PROM, EPROM, EEPROM, Flash Memory, FRAM, различающихся по своим потребительским свойствам, обусловленным способом построения запоминающих ячеек, и сферам применения. Запись информации в энергонезависимую память, называемая программированием , обычно существенно сложнее и требует больших затрат времени и энергии, чем считывание. Программирование ячейки (или блока) — это целая процедура, в которую может входить подача специальных команд записи и верификации. Основным режимом работы такой памяти является считывание данных, а некоторые типы после программирования допускают только считывание, что и обусловливает их общее название ROM (Read Only Memory — память только для чтения) или ПЗУ (постоянное запоминающее устройство).
