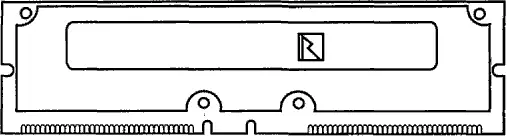

Рис. 7.14. Модули RIMM

Таблица 7.17. Назначение выводов RIMM

Контакт	Цепь	Тип	Назначение
116, 32	SIO0, SIO1	I/O CMOS	Serial I/O — последовательные данные обмена с управляющими регистрами
34, 35, 42, 51, 53, 118, 119, 126, 135, 137	VDD		Питание +2,5 В
1, 3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29, 31, 33, 37, 38, 39, 41, 45, 48, 49, 52, 54, 56, 53, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82, 84, 85, 87, 89, 91, 93, 95, 97, 99, 101, 103, 105, 107, 109, 111, 113, 115, 117, 121, 123, 125, 129, 132, 133, 138, 140, 142, 144, 146, 148, 150, 152, 154, 156, 158, 160, 162, 164, 166, 168	GND		Общий
2, 86, 4, 88, 6, 90, 8, 92, 10	LDQA8…LDQA0	I/O RSL	Шина данных A
94	LCFM	I RSL	Синхронизация (+) от ведущего устройства (для приема данных)
96	LCFMN	I RSL	Синхронизация (-) от ведущего устройства (для приема данных)
40, 12	VREF		Пороговый уровень сигналов RSL (1,8 В)
12	LCTMN	I RSL	Синхронизация (-) к ведущему устройству (для передачи данных)
14	LCTM	I RSL	Синхронизация (+) к ведущему устройству (для передачи данных)
98, 16, 100	LROW2…LROW0	I RSL	Шина строк (для управляющей и адресной информации)
18, 102, 20, 104, 22	LCOL4…LCOL0	I RSL	Шина столбцов (для управляющей и адресной информации)
114, 30, 112, 28, 110, 26, 108, 24, 106	LOQB8…LOQB0	I/O RSL	Шина данных В
120	LCMD	I CMOS	Последовательные команды (для обмена с управляющими регистрами). Используется и для управления энергопотреблением
36	LSCK	I CMOS	Синхронизация последовательных команд и данных (для обмена с управляющими регистрами)
83, 167, 81, 165, 79,	RDQA8…RDQA0	I/O RSL	Шина данных А
159	RCFM	I RSL	Синхронизация (+) от ведущего устройства (для приема данных)
157	RCFMN	I RSL	Синхронизация (-) от ведущего устройства (для приема данных)
73	RCTMN	I RSL	Синхронизация (-) к ведущему устройству (для передачи данных)
71	RCTM	I RSL	Синхронизация (+) к ведущему устройству (для передачи данных)
155, 69, 153	RROW2…RROW0	I RSL	Шина строк (для управляющей и адресной информации)
67, 151, 65, 148, 63	RCOL4…RCOL0	I RSL	Шина столбцов (для управляющей и адресной информации)
139, 55, 141, 57, 143, 59, 145, 61, 147	RDQB8…RDQB0	I/O RSL	Шина данных В
134	RCMD	I CMOS	Последовательные команды (для обмена с управляющими регистрами). Используется и для управления энергопотреблением
50	RSCK	I CMOS	Синхронизация последовательных команд и данных (для обмена с управляющими регистрами)
46	SCL	I CMOS	Синхронизация последовательной идентификации
47	SDA	I/O CMOS	Данные последовательной идентификации
131, 130	SA1, SA0	I CMOS	Адрес последовательной идентификации
43, 44, 127, 128	VT		Питание терминаторов (1,4 В)

Модули SO DIMM-72 pin

72 pin SO DIMM (Small-Outline-Dual-Inline-Memory Module) — малогабаритный (длина 2,35" — 60 мм) модуль с двусторонним 72-контактным разъемом, нечетные контакты расположены с фронтальной стороны, четные — с тыльной (рис. 7.15, табл. 7.18 и 7.19). Модули комплектуются микросхемами DRAM в корпусах TSOP, емкость 2-32 Мбайт, разрядность данных — 32 или 36 бит (с контролем паритета). 36-битные модули отличаются только наличием дополнительных бит PQx. Память организована в виде двух двухбайтных слов с возможностью побайтного обращения и предназначена для двух- и четырехбайтных применений. Информация об объеме, организации, адресации, быстродействии и регенерации передается через семь линий параллельной идентификации:

♦ PD7 — регенерация: 1=стандартная, 0=расширенная или саморегенерация;

♦ PD6, PD5 — время доступа: 00=50 нс, 10=70 нс, 11=60 нс;

♦ PD[4:1] — организация.

Рис. 7.15. Модули SO DIMM-72 pin

Таблица 7.18. Организация информационных и управляющих сигналов модулей SO DIMM-72

Линии CAS#	CAS0#	CAS1#	CAS2#	CAS3#
Биты данных и паритета	DQ[0:7], PQ8	DQ[9:15], PQ17	DQ[18:25], PQ26	DQ[27:34], PQ35
Выбор банка 0	RAS0#	RAS2#
Выбор банка 1	RAS1#	RAS3#

Таблица 7.19Назначение выводов SO DIMM-72 pin

Контакт	Цепь	Контакт	Цепь
1	VSS	2	DQ0
3	DQ1	4	DQ2
5	DQ3	6	DQ4
7	DQ5	8	DQ6
9	DQ7	10	VCC
11	PD1	12	A0
13	A1	14	A2
15	A3	16	A4
17	A5	18	A6
19	А10	20¹	PQ8
21	DQ9	22	DQ10
23	DQ11	24	DQ12
25	DQ13	26	DQ14
27	DQ15	28	A7
29	А11	30	VCC
31	А8	32	A9
33	RAS3#	34	RAS2#
35	DQ16	36¹	PQ17
37	DQ18	38	DQ19
39	VSS	40	CAS0#
41	CAS2#	42	CAS3#
43	CAS1#	44	RAS0#
45	RAS1#	46	A12
47	WE#	48	A13
49	DQ20	50	DQ21
51	DQ22	52	DQ23
53	DQ24	54	DQ25
55¹	PQ26	56	DQ27
57	DQ28	58	DQ29
59	DQ31	60	DQ30
61	VCC	62	DQ32
63	DQ33	64	DQ34
65¹	PQ35	66	PD2
67	PD3	68	PD4
69	PD5	70	PD6
71	PD7	72	VSS

¹ У 37-битных модулей контакт свободен
