Модуль 144 pin SO DIMM — малогабаритный модуль (длина 2,35" — 60 мм) с двусторонним 144-контактным разъемом (рис. 7.16, табл. 7.20), емкость 8-64 Мбайт, разрядность данных — 64 или 72 бит ЕСС. Модули обеспечивают побайтное обращение по сигналам CAS[0:7]#, сигнал RAS0#выбирает банк 0, сигнал RAS1#— банк 1 (при его наличии). Напряжение питания — 5 или 3,3 В, механический ключ напряжения питания расположен между контактами 59–60 и 61–62. Нечетные контакты находятся с фронтальной стороны, четные — с тыльной. Идентификация последовательная. Модули могут содержать микросхемы как DRAM, так и SDRAM, объем 8-256 Мбайт.

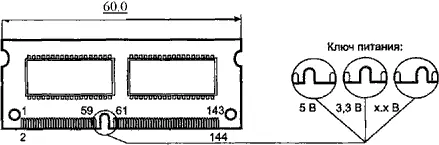

Рис. 7.16. Модули SO DIMM-144 pin

Таблица 7.20. Назначение выводов модулей SO DIMM-144 pin

¹ DRAM/SDRAM

Модули 88 pin DRAM cards — миниатюрные модули (3,37"×2,13"×0,13" — 85,5×54×3,3 мм) В пластиковом корпусе размером с карту PCMCIA (PC Card). Имеют 88-контактный разъем (не PCMCIA!), разрядность 18, 32 или 36 бит, емкость 2-36 Мбайт. Комплектуются микросхемами DRAM в корпусах TSOP. Информация о быстродействии и объеме передается по восьми выводам. Внутренняя архитектура близка к SIMM-72. Напряжение питания — 5 или 3,3 В. Применяются в малогабаритных компьютерах, легко устанавливаются и снимаются.

Статическая память — SRAM (Static Random Access Memory), как и следует из ее названия, способна хранить информацию в статическом режиме — то есть сколь угодно долго при отсутствии обращений (но при наличии питающего напряжения). Ячейки статической памяти реализуются на триггерах — элементах с двумя устойчивыми состояниями. По сравнению с динамической памятью эти ячейки более сложные и занимают больше места на кристалле, однако они проще в управлении и не требуют регенерации. Быстродействие и энергопотребление статической памяти определяется технологией изготовления и схемотехникой запоминающих ячеек.

Асинхронная статическая память ( Asynchronous SRAM, Async SRAM ), она же обычная, или стандартная, подразумевается под термином SRAM по умолчанию, когда тип памяти не указан.
