Артур Газаров - Устранение неисправностей и ремонт ПК своими руками на 100%

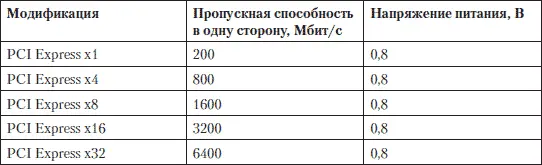

Таблица 5.1. Модификации шины PCI-E

На МП, кроме видео-слота PCI Express, могут быть еще один или несколько PCI Express х1 – либо на месте одного или нескольких PCI, либо в дополнение к ним. Однако эти слоты пока мало востребованы.

На МП может находиться встроенный видеоадаптер (соответственно впаян разъем для подключения монитора на торцевой плате МП) и один из слотов PCI Express (или AGP в более старых материнских платах). Материнская плата имеет один или два слота PCI Express для установки, соответственно, одной или двух видеокарт.

Разъем AGP встречается при ремонте устаревших ПК, он предназначен для установки соответствующей видеокарты. Слот располагается рядом с разъемами PCI, ближе к центру материнской платы, на том же месте, что и PCIe. Существуют расширения формата AGP, которые обозначаются как AGP 1x, 2x, 4x, 8x (цифры 1–8 указывают на возможность пересылки определенного количества пакетов данных за один раз), а также расширение AGP Pro, предусматривающее дополнительный разъем для обеспечения питания.

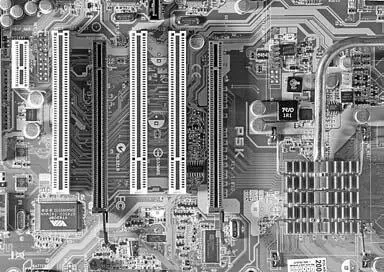

Рис. 5.7. Разъемы: слоты PCI для установки плат расширения – белого цвета, два темных разъема предназначены для установки видеокарт – PCI Express

На материнской плате также размещены разъемы для подключения накопителей. На ней могут находиться два и более (обычно в старых МП) разъема для подключения устройств стандартов ATA. НА современных МП обычно присутствует лишь один интерфейс АТА – ULTRA ATA/100.

Один из двух разъемов является ведущим, а второй – ведомым. Это значит, что у пары устройств, подключенных к первому (Primary, IDE 1) разъему, приоритетность при загрузке будет большей, чем у пары устройств, подключенных ко второму (Secondary, IDE 2) разъему. Жесткий диск следует подключать к разъему Primary, а привод компакт-дисков – к разъему Secondary.

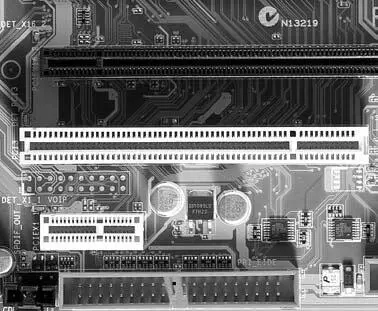

Рис. 5.8. Разъем для подключения АТА-устройств – нижний

Любая современная МП имеет разъемы SATA, обычно установлено четыре интерфейса, также на многих МП шесть разъемов SATA. Они имеют нумерацию. Загрузочный жесткий диск следует подключать к разъему под номером «0» или «1».

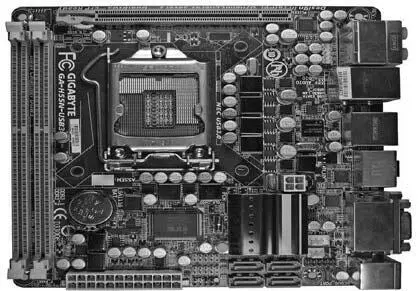

Рис. 5.9. В правой нижней части на снимке расположены четыре разъема для подключения SATA-устройств

На МП присутствует только один интерфейс для подключения дисковода FDD 3.5”.Разъем для флоппи-дисковода позволяет подключать дисковод независимо от других накопительных устройств. На многих современных МП нет разъема для подключения дисковода FDD 3,5", так как дискеты постепенно уходят в прошлое. Если к такой плате необходимо подключить дисковод, единственный выход – приобрести внешний USB-дисковод.

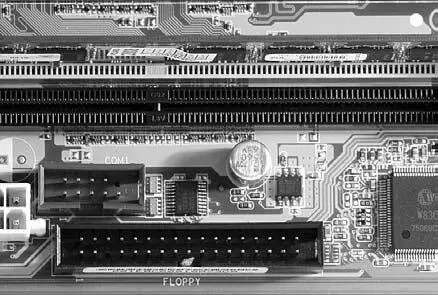

Рис. 5.10. Разъем для подключения флоппи-дисковода

Питание на МП подается от БП через кабель, подключаемый к специальному разъему питания на МП – 24– или 20-контактному. Этот разъем белого цвета.

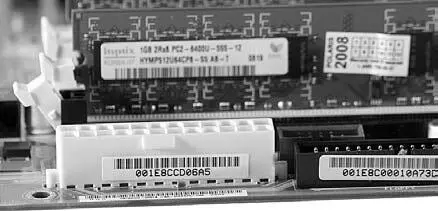

Рис. 5.11. Разъем для подключения питания

На МП расположена также микросхема BIOS. Это очень важный элемент, который управляет функциями основных устройств ПК. Меняя настройки BIOS, можно устранить некоторые неполадки в ПК и повысить его производительность. Обычно микросхема делается съемной – она вставляется в разъем. Но в некоторых платах она впаяна в МП.

На современных МП помимо 24-контактного разъема питания установлен 4-контактный – 12 В.

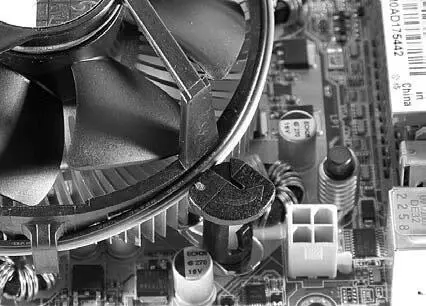

Рис. 5.12. 4-контактный разъем для подключения питания 12 В

На углу МП (обычно правый нижний) расположен открытый разъем в виде группы штырьков для подключения индикаторов и кнопок, находящихся на передней панели корпуса. К такому разъему подключаются провода от кнопки включения-выключения питания (обозначается, как PWR, Power, PWR SW, Power Switch), кнопки сброса (RST, Reset, RST SW, Reset Switch), индикатора питания (PLED, PWR LED, Power LED), индикатора работы жесткого диска (IDE LED, HDD LED); встроенного динамика (SPKR, Speaker).
