Чтобы лишние кабели не болтались, их отключают. Отсоединяться могут как все кабели, включая ATX шлейф, так и их часть. Такие кабели имеют прочные разъемы с позолоченными контактами, выдерживают сотни подключений, а ненадежные разъемы дешевых БП после частых подключений теряют контакт, ломаются.

Материнская, или системная, плата (МП, motherboard, main board, MB) – основа компьютера, на базе нее строится платформа ПК. Все взаимодействия между устройствами в системном блоке и периферийными устройствами производятся через эту главную плату, без которой компьютер работать не может. От материнской платы зависит производительность, функциональность и устойчивость работы компьютера в целом.

Технология изготовления МП построена с использованием многослойных печатных плат. Количество слоев от восьми и более. Между слоями проходят печатные металлические дорожки – проводники, соединяющие выводы электронных компонентов: микросхемы, транзисторы, резисторы, конденсаторы и др.

На МП расположен самый главный элемент – центральный процессор, выполненный в виде большой микросхемы. Также на «материнке» находится основная микросхема или набор микросхем – чипсет, который при включении ПК инициализирует центральный процессор (ЦП). В микросхеме BIOS записаны команды программы, по ней ЦП проводит тест всех периферийных устройств, подключенных к МП. После этого ПК готов к работе – исполнению команд пользовательских программ.

Выбирая МП, вы определяете поддерживаемый процессор, объем и тип оперативной памяти, используемый видеоадаптер, наличие и скорость коммуникационных портов.

На плате расположены разъемы для подключения внутренних и внешних компонентов ПК. Гнезда, предназначенные для подключения внешних устройств, выведены на торцевую планку, которая после сборки ПК оказывается на задней стенке корпуса системного блока.

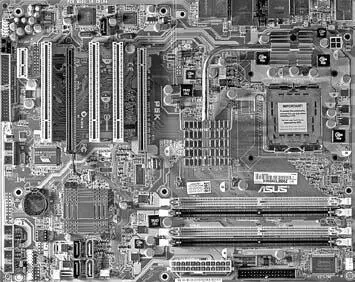

Рис. 5.1. Материнская плата

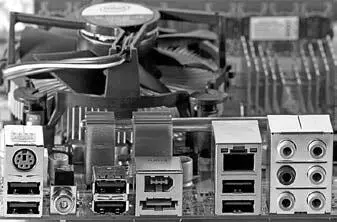

Рис. 5.2. Панель для подключения внешних устройств на материнской плате

Рис. 5.3. Панель для подключения внешних устройств на задней стороне корпуса

Основным элементом материнской платы является чипсет – набор микросхем, отвечающий за связь между остальными компонентами МП. Он помогает ЦП и отвечает за обмен данными между ним, ОЗУ, устройствами, подключенными к шинам, выполняет различные функции, обеспечивающие вычисления.

Чипсет, установленный на МП, определяет: тип поддерживаемого ЦП, тип ОЗУ, стандарт видеоадаптера, поддержку USB, наличие SATA, FireWire, наличие на МП видео, аудио, сетевых возможностей.

Старайтесь приобретать МП с чипсетами Intel и NVIDIA, хотя они по цене дороже, но намного производительнее, чем такие, как VIA или SIS.

Чипсет состоит из двух микросхем, получивших названия «северный мост» и «южный мост». На некоторых МП эти две микросхемы могут быть объединены в одну и выполнены в едином корпусе. На микросхему часто устанавливается теплоотвод, причем некоторые МП имеют вентилятор, установленный на радиатор, охлаждающий эту микросхему. Поэтому периодически нужно проверять работает ли вентилятор, если он стоит на вашей МП.

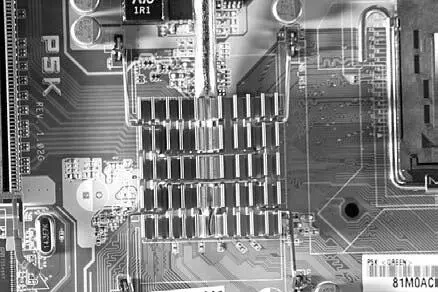

Рис. 5.4. Чипсет на материнской плате

«Северный мост» связывает между собой процессор, оперативную память и видеокарту, определяет частоту системной шины, объем, тип и скорость обмена данными оперативной памяти. MCH – контроллер-концентратор памяти (Memory Controller Hub). В некоторые чипсеты может быть включена интегрированная видеоподсистема.

Микросхема обеспечивает высокоскоростные каналы связи: 6,4 Гбайт/с – между ЦП и МСН; 8 Гбайт/с – между МСН и видеоадаптером; 8,5 Гбайт/с – между МСН и ОЗУ.

«Южный мост» обеспечивает взаимосвязь ЦП и контроллера жесткого диска, а также шин PCI, USB, SATA и т. д. ICH – контроллер-концентратор ввода-вывода (I/O Controller Hub). По сравнению с «северным мостом», «южный мост» – ICH поддерживает передачу данных ввода-вывода на значительно меньших скоростях, чем каналы передачи данных между ЦП, ОЗУ и видеоадаптером. Пропускная способность порта SATA – 150 Мбайт/с, PCI – 133 Мбайт/с, USB 2.0 – 60 Мбайт/с. «Южный мост» также поддерживает функционирование встроенного звукового адаптера, интерфейса с системной BIOS и беспроводной контроллер.
