У многих производителей МП также разработаны утилиты для тестирования и мониторинга, аналогичные или даже более функциональные. Они также поставляются на компакт-дисках в комплекте с изделием либо доступны для загрузки через Интернет.

На МП расположены разъемы – слоты для установки модулей оперативной памяти, видеокарты, дополнительных плат расширения (звуковой карты, модема, ТВ-тюнера и др.), а также разъемы для подключения шлейфов жестких дисков, приводов оптических дисков и дисководов для дискет.

В зависимости от поколения, модели и форм-фактора МП на ней могут присутствовать или отсутствовать те или иные разъемы.

На материнской плате расположен квадратный разъем (обычно с фиксатором) для установки процессора – сокет (socket).

Разъем упрощает установку микросхемы процессора и замену при ремонте или модернизации ПК. Никаких усилий при установке ЦП в МП прилагать не следует.

Тип сокета определяет процессоры, подходящие для установки на МП. Кроме механической совместимости, плата должна еще и поддерживать конкретную модель.

Сокет предусматривает надежную фиксацию процессора: с помощью рычажка процессор закрепляется на МП и при необходимости – легко отцепляется.

Если есть затруднения в определении типа сокета при осмотре МП, то следует изучить инструкцию к МП, уточнить информацию в Интернете или воспользоваться такими утилитами, как SiSoft Sandra либо Everest.

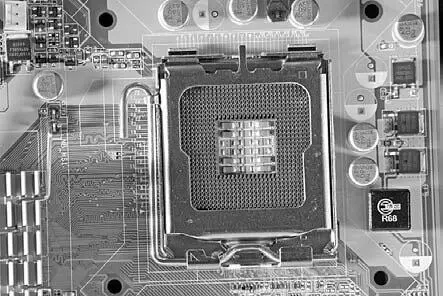

Рис. 5.5. Разъем для установки процессора на материнской плате – сокет

Для установки на МП модулей оперативной памяти на ней предусмотрены специальные разъемы – слоты. В зависимости от конкретной модели МП их может быть от двух до шести. МП с большим количеством слотов и поддержкой двухканального режима работы оперативной памяти предпочтительнее.

На некоторых МП иногда устанавливаются разъемы под два типа оперативной памяти. С одной стороны, такие МП удобнее в плане того, что более старый ее тип может остаться при ремонте и модернизации устаревшего ПК, да и такие модули обычно дешевле, но, с другой стороны, лучше приобретать МП, рассчитанную на один тип памяти, так как такая плата с большей вероятностью будет работать более стабильно. Технологии развиваются стремительно, новые стандарты внедряются также весьма оперативно, соответственно, и цены снижаются.

Большинство современных МП поддерживают стандарт оперативной памяти DDR2. Самые последние модели оснащаются разъемами для оперативной памяти нового поколения – DDR3.

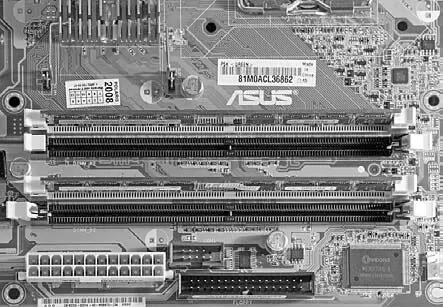

Рис. 5.6. Разъемы для установки модулей оперативной памяти

Слоты расширения на МП выполнены в виде продолговатых разъемов и предназначены для расширения возможностей ПК.

Разъем PCI (Peripheral Component Interconnect bus), 124 контакта. – шина для подсоединения периферийных устройств. Стандартная частота шины 33 или 66 Мгц. Платы могут поддерживать уровень сигналов 5 и 3,3 В.

На материнских платах может устанавливаться различное количество разъемов PCI. Шина PCI позволяет подключать до 4 устройств одновременно. Если на МП пять таких слотов, то 4-й и 5-й вместе используют один канал запроса прерываний.

Разъемы PCI используются для подключения дополнительных плат расширения, таких как сетевая карта, внутренний модем, звуковая карта, видеокарта, ТВ-тюнер и другие. Разъемы PCI располагаются на МП так, чтобы при сборке компьютера каждому из них соответствовал продолговатый паз в задней стенке корпуса системного блока.

Существует несколько разновидностей разъемов PCI, различающихся как максимальной пропускной способностью, так и внешним видом. Все устройства, подключаемые к PCI-разъемам, поддерживают технологию plug and play.

PCI-слот может быть 32– и 64-разрядным. 32-разрядный используется в обычных ПК, 64-разрядный – в МП серверов.

У МП MicroATX PCI-слотов меньше, чем у ATX. Однако с расширением функциональности МП (аудио, видео, сетевые возможности и др.) востребованность PCI-слотов уменьшается и на платах их становится меньше. Для современного ПК могут понадобиться всего 1–2 разъема PCI: для платы TV-тюнера, платы оцифровки видео или отдельной звуковой карты.

Современным расширением формата PCI является PCI Express (PCIe), который отличается повышенной частотой передачи данных.
