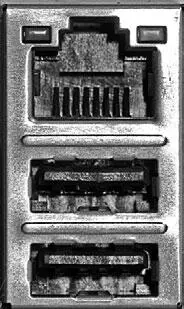

Рис. 5.20. Разъем для подключения сетевого кабеля

Встроенные адаптеры в отличие от внешних плат используют ресурсы ЦП. Но на фоне высокой производительности современных ЦП это практически незаметно. Главное, чтобы он использовал отдельный канал для обмена данными с чипсетом, а не PCI-шину. В старых МП адаптеры Gigabit Ethernet подключаются по шине PCI, снижая общую производительность ПК.

Разъемы на МП имеют различную цветовую окраску – так легче ориентироваться при подключении внешних устройств.

На внешней планке расположен Game-port для подключения игровых устройств и MIDI-устройств.

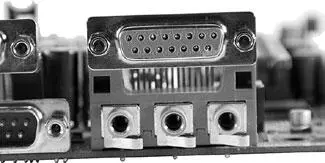

Рис. 5.21. Game port

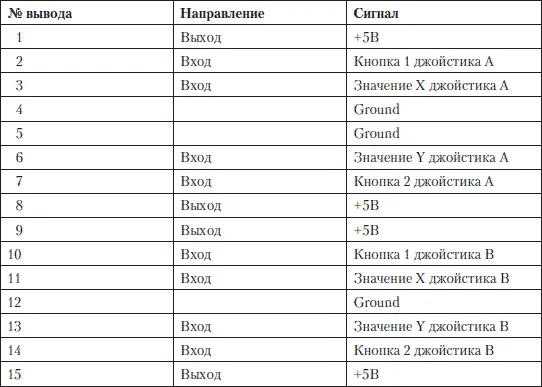

Таблица 5.2. разъема Game port

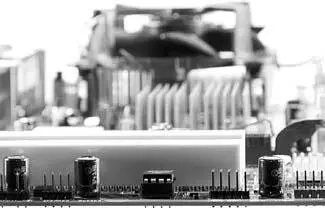

Рис. 5.22. Микросхема BIOS на материнской плате

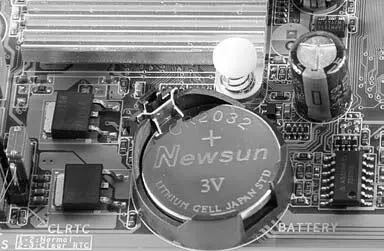

Рис. 5.23. Батарейка

В табл. 5.3 вы найдете цветовые обозначения разъемов на МП.

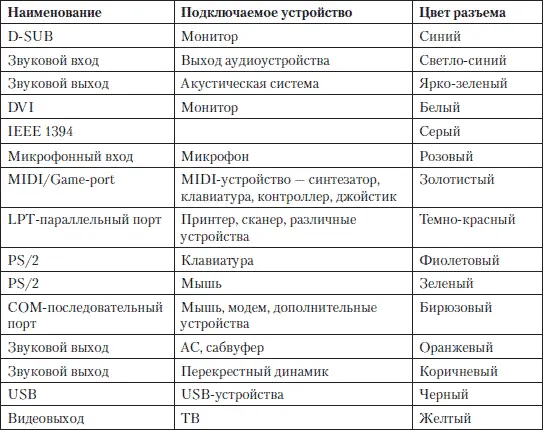

Таблица 5.3. Описание разъемов МП

Конструктивное исполнение МП во многом определяет расположение комплектующих в корпусе. Форм-фактор МП задает оптимальное расположение любого устройства в системном блоке относительно других. Он определяет размеры материнской платы, точки крепления к корпусу, расположение разъемов.

Выбирая комплектующие ПК, нужно принимать во внимание совместимость с учетом форм-фактора.

Большинство ПК используют МП форм-фактора АТХ.

Разработано много разных форм-факторов МП. Стандарты Baby-AT, Mini-ATX, AT, LPX – устаревшие. Более современные стандарты – АТХ, MicroATX, Flex-АТХ, NLX, WTX, а также стандарты Mini-ITX, Nano-ITX, BTX, Micro-BTX и Pico-BTX.

Если в ПК корпус форм-фактора АТХ, то в нем можно установить МП как АТХ, так и Micro-АТХ. Но если корпус ПК Micro-АТХ, плату форм-фактора АТХ установить не получится.

По-возможности старайтесь устанавливать платы форм-фактора ATX, платы Micro-ATX урезаны функционально: меньше слотов для дополнительных плат, плотнее компоновка элементов на МП, несколько неудобнее при сборке ПК.

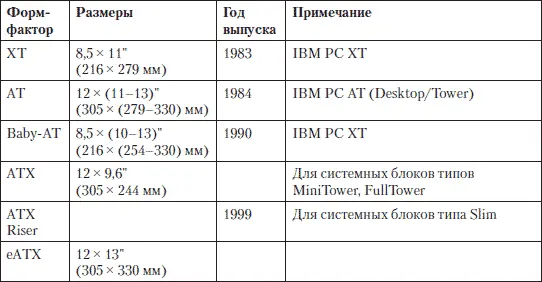

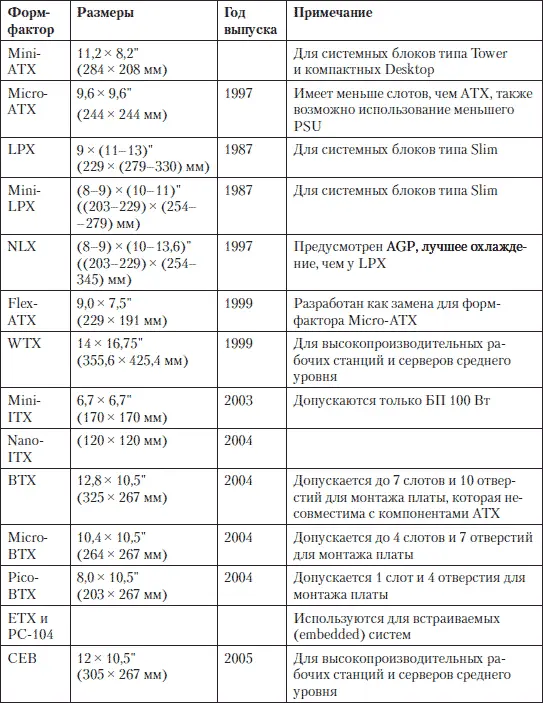

Таблица 5.4. Форм-фактор МП

Существует несколько способов диагностики материнской платы.

Прежде всего, внимательно осмотрите материнскую плату. Если на ней есть механические повреждения, посмотрите, не нарушены ли токопроводящие соединения. Возможен скол на краях. Если повреждения коснулись только текстолита – изоляционной основы, на чем смонтирована плата, то, скорее всего, ничего страшного не произошло. Если повреждены контакты, токопроводящие дорожки, то материнская плата, вероятнее всего, перестанет работать.

Помните, что наличие механических повреждений – повод для отказа в приеме платы на гарантийное обслуживание в сервисном центре.

Обнаружение потемнения текстолита говорит о том, что комплектующие, установленные на плате перегревались. В таком случае нужно проверить охлаждение: работает ли вентилятор процессора, вентилятор, установленный на микросхему платы. Возможно, нужно установить в корпусе дополнительный вентилятор или вообще заменить неудачный корпус. Если в случае перегрева вышел из строя какой-либо элемент, обратитесь в сервисный центр.

Если вы увидели на материнской плате, ее элементах почернение, следы копоти, то в этом месте могло быть возгорание. Обычно это происходит по причине короткого замыкания. Если при наличии таких следов плата продолжает работать – протестируйте ее, так как она склонна к выходу из строя позже.

Если на плате имеют место следы окисления, то она практически начала разрушаться. Даже если вы прочистите места, в которых плата окислена, все равно со временем она перестанет работать или будет работать некорректно. Такую плату лучше всего заменить на новую.
