Коллектив Авторов - Базы данных - конспект лекций

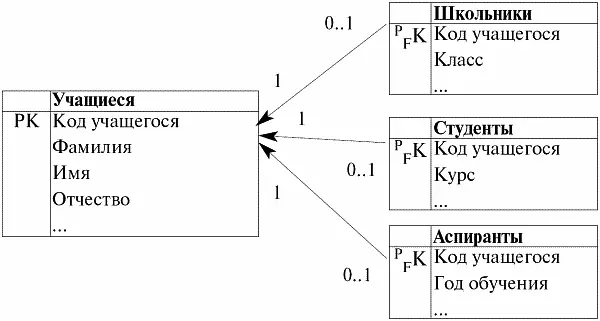

Итак, что же мы видим?

Во-первых, каждому из базовых отношений (или из классов сущностей, что одно и то же) «Школьники», «Студенты» и «Аспиранты» соответствуют свои собственные атрибуты, как то «Класс», «Курс» и «Год обучения». Каждый из этих атрибутов характеризует участников своего собственного класса сущностей. Еще мы видим, что первичный ключ родительского класса сущностей «Учащиеся» мигрирует в каждый дочерний класс сущностей и формирует там первичный внешний ключ. При помощи этих связей мы можем по коду любого учащегося определить его имя, фамилию и отчество, информацию о которых мы не найдем в самих соответствующих дочерних классах сущностей.

Во-вторых, так как мы говорим о полностью идентифицирующей (или категориальной) связи классов сущностей, то обратим внимание на кратности связей между родительским классом сущностей и его дочерними классами. На родительском конце каждой из этих связей стоит кратность «один», а на каждом дочернем конце связей стоит кратность «не более одного». Если вспомнить определение полностью идентифицирующей связи классов сущностей, то становится понятно, что действительно единственный в своем роде код учащегося, являющийся первичным ключом класса сущностей «Учащиеся», задает не более одного атрибута с таким кодом в каждом дочернем классе сущностей «Школьники», «Студенты» и «Аспиранты». Поэтому все связи имеют именно такие кратности.

Запишем фрагмент операторов создания базовых отношений «Школьники» и «Студенты» с определением правил поддержания ссылочной целостности типа cascade. Итак, имеем:

Create table Школьники

…

primary key (Код ученика)

foreign key (Код ученика) references Учащиеся (Код ученика)

on update cascade

on delete cascade

Create table Студенты

…

primary key (Код студента)

foreign key (Код студента) references Учащиеся (Код студента)

on update cascade

on delete cascade;

Таким образом, мы видим, что в дочернем классе сущностей (или отношений) «Школьники» задается первичный внешний ключ, ссылающийся на родительский класс сущностей (или отношение) «Учащиеся». Правило cascade поддержания ссылочной целостности определяет, что при удалении или при обновлении атрибутов родительского класса сущностей «Учащиеся» соответствующие им атрибуты дочернего отношения «Школьники» будут автоматически (каскадом) обновляться или удаляться. Аналогично при удалении или при обновлении атрибутов родительского класса сущностей «Учащиеся» соответствующие им атрибуты дочернего отношения «Студенты» также будут автоматически обновляться или удаляться.

Необходимо заметить, что здесь используется именно это правило поддержания ссылочной целостности, потому что в данном контексте (перечень учащихся) не рационально запрещать удаление и обновление информации, а также присваивать неопределенное значение вместо реальных сведений.

А теперь приведем пример классов сущностей, описанных в предыдущей диаграмме, только представленных в табличной форме. Итак, имеем следующие таблицы-отношения:

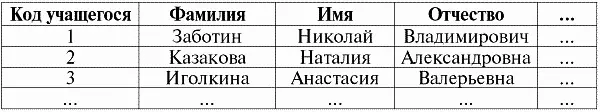

Учащиеся– родительское отношение, объединяющее в себе информацию об атрибутах всех остальных отношений:

Школьники– дочернее отношение:

Студенты– второе дочернее отношение:

Аспиранты– третье дочернее отношение:

Итак, действительно, мы видим, что в дочерних классах сущностей не прописана информация о фамилии, имени и отчестве учащихся, т. е. школьников, студентов и аспирантов. Эту информацию можно получить только посредством ссылок на родительский класс сущностей.

Также мы видим, что различные коды учащихся в классе сущностей «Учащиеся» могут соответствовать различным дочерним классам сущностей. Так, про учащегося с кодом «1» Заботина Николая в родительском отношении неизвестно ничего, кроме его имени, а всю остальную информацию (кто он, школьник, студент или аспирант) можно узнать только обратившись к соответствующему дочернему классу сущностей (определяется по коду).
