Итак, этот оператор будет выглядеть следующим образом:

Create table Аудитории

…

primary key (№ корпуса, № аудитории)

foreign key (№ корпуса) references Корпуса (№ корпуса)

on update cascade

on delete cascade

Create table Лифты

…

primary key (№ корпуса, № лифта)

foreign key (№ корпуса) references Корпуса (№ корпуса)

on update cascade

on delete cascade;

Таким образом, мы и задали все необходимые первичные и внешние ключи дочерних классов сущностей. Правило поддержания ссылочной целостности мы снова взяли cascade, так как уже описали его как наиболее рациональный.

Теперь приведем пример в табличной форме всех только что рассмотренных нами классов сущностей. Опишем те базовые отношения, которые отразили при помощи диаграммы, в виде таблиц, и для наглядности введем туда некоторое количество показательных данных.

Корпуса– родительское отношение имеет следующий вид:

Аудитории– дочерний класс сущностей:

Лифты– второй дочерний класс сущностей родительского класса «Корпуса»:

Итак, мы можем видеть, каким образом организована информация по всем корпусам, их аудиториям и лифтам в этой базе данных, которую вполне может использовать любое реально существующее учебное заведение.

Агрегация – это последний вид связи между классами сущностей, который подлежит рассмотрению в рамках нашего курса. Она также не является рекурсивной, и один из двух ее видов довольно близок по смыслу к уже рассмотренной ранее композитной агрегации.

Итак, агрегация– это взаимосвязь одного родительского класса сущностей с несколькими дочерними классами сущностей. При этом взаимосвязи могут быть описаны связями двух видов:

1) обязательно не идентифицирующими связями;

2) необязательно не идентифицирующими связями.

Напомним, что при обязательно не идентифицирующих связях некоторые атрибуты первичного ключа родительского класса сущностей переносятся в неключевой атрибут дочернего класса, и при этом Null-значения для всех атрибутов мигрирующего ключа запрещены. А при не обязательно не идентифицирующих связях миграция первичных ключей происходит по точно такому же принципу, но при этом Null-значения для некоторых атрибутов мигрирующего ключа разрешены.

При агрегации, родительский класс сущностей (или агрегат) связывается с несколькими дочерними классами сущностей (или компонентами). Компоненты агрегата (т. е. родительского класса сущностей) ссылаются на агрегат посредством внешнего ключа, не входящего в состав первичного ключа, и, следовательно, в случае не обязательно не идентифицирующих связей, компоненты агрегата могут существовать вне агрегата.

В случае использования агрегации с обязательно не идентифицирующими связями компонентам агрегата не позволяется существовать вне агрегата, и в этом смысле агрегация с обязательно не идентифицирующими связями близка к композитной агрегации.

Теперь, когда стало понятно, что собой представляет связь типа агрегации, построим ключевую диаграмму, описывающую работу этой связи.

Пусть наша будущая диаграмма описывает маркированные компоненты автомобилей (а именно двигатель и шасси). При этом, будем считать, что списывание автомобиля предполагает и списывание шасси вместе с ним, но не предполагает одновременное списывание двигателя.

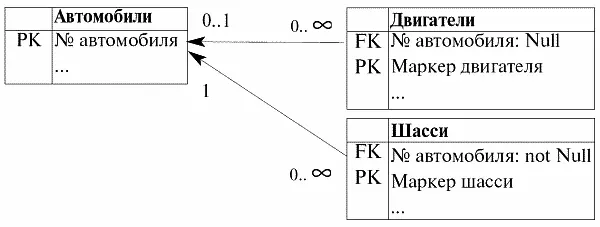

Итак, наша ключевая диаграмма имеет следующий вид:

Итак, что же мы видим на этой ключевой диаграмме?

Во-первых, связь родительского класса сущностей «Автомобили» с дочерним классом сущностей «Двигатели» является не обязательно не идентифицирующей, потому что атрибут «№ автомобиля» допускает среди своих значений Null-значения. В свою очередь, Null-значе-ния этот атрибут допускает по той причине, что списывание двигателя, по условию не зависит от списывания всего автомобиля и, следовательно, при списывании автомобиля происходит не обязательно. Также мы видим, что первичный ключ «№ двигателя» класса сущностей «Автомобили» мигрирует в неключевой атрибут «№ двигателя» класса сущностей «Двигатели». И при этом данный атрибут приобретает статус внешнего ключа. А первичным ключом в этом классе сущностей «Двигатели» является атрибут «Маркер двигателя», который не ссылается ни на какой атрибут родительского отношения.
