Скрипты уровня таблиц могут быть созданы в закладке Pre&Post Script диалога Table Editor.

Скрипты уровня схемы связаны с моделью так же, как и хранимые процедуры. Скрипты уровня схемы определяются в закладке Pre&Post Script редактора Schema Properties (рис. 2.86). Создание скриптов аналогично созданию хранимых процедур.

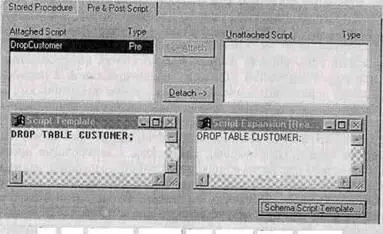

Рис. 2.86. Закладка Pre&Post Script диалога Schema Properties

Для создания текста скриптов служат редакторы Table Template Editor и Schema Template Editor. Опция Generation Option позволяет задать тип скрипта - будет ли он выполнен до или после генерации таблицы или схемы. При создании текста скрипта так же, как и при создании текста хранимых процедур, может быть использован ERwin Template Toolbox.

Хранилища данных (Data Warehouse) предназначены для хранения данных, которые редко меняются, но на основе которых часто требуется выполнение сложных запросов. Обычно они ориентированы на выполнение аналитических запросов, которые обеспечивают поддержку принятия решений для руководителей и менеджеров. Хранилища данных разгружают промышленные БД, и тем самым позволяют пользователям более эффективно и быстро извлекать необходимую информацию. К проектированию хранилищ данных предъявляются следующие требования:

Структура данных должна быть понятна пользователям;

Должны быть выделены статические данные, которые модифицируются по расписанию: ежедневно, еженедельно, ежеквартально;

Должны быть упрощены требования к запросам с целью исключения запросов, которые могли бы требовать множественных утверждений SQL в традиционных реляционных СУБД;

Должна быть обеспечена поддержка сложных запросов SQL, которые требуют последовательной обработки тысяч или миллионов записей. Эти требования существенно отличают структуру реляционных СУБД и хранилищ данных. Нормализация данных в реляционных СУБД приводит к созданию множества связанных между собой таблиц. В результате выполнение сложных запросов неизбежно приводит к объединению многих таблиц, что существенно увеличивает время отклика. Проектирование хранилища данных подразумевает создание денормализованной структуры данных (допускается избыточность данных и возможность возникновения аномалий при манипулировании данными), ориентированной в первую очередь на высокую производительность при выполнении аналитических запросов. Нормализация делает модель хранилища слишком сложной, затрудняет ее понимание и ухудшает эффективность выполнения запроса.

Для эффективного проектирования хранилищ данных ERwin использует размерную модель (Dimensional). Dimensional - методология проектирования, специально предназначенная для разработки хранилищ данных. Моделирование Dimensional сходно с моделированием связей и сущностей для реляционной модели, но отличается целями. Реляционная модель акцентируется на целостности и эффективности ввода данных. Размерная модель (Dimensional) ориентирована в первую очередь на выполнение сложных запросов к БД.

В размерном моделировании принят стандарт модели, называемый схемой "звезда" (star schema), которая обеспечивает высокую скорость выполнения запроса посредством денормализации и разделения данных. Невозможно создать универсальную денормализованную структуру данных, обеспечивающую высокую производительность при выполнении любого аналитического запроса. Поэтому схема "звезда" строится так, чтобы обеспечить наивысшую производительность при выполнении одного самого важного запроса либо группы похожих запросов.

Схема "звезда" обычно содержит одну большую таблицу, называемую таблицей факта (fact table), помещенную в центр, и окружающие ее меньшие таблицы, называемые таблицами размерности (dimensional table), соединенные с таблицей факта в виде звезды радиальными связями. В этих связях таблицы размерности являются родительскими, таблица факта - дочерней. Схема "звезда" может иметь также консольные таблицы (outrigger table), присоединенные к таблице размерности. Консольные таблицы являются родительскими, таблицы размерности - дочерними.

В размерной модели иконка показывает роль таблицы в схеме "звезда":
