Для изменения шаблона триггера ссылочной целостности (переопределение типа ссылочной целостности) служит редактор Trigger Template Editor (рис. 2.82).

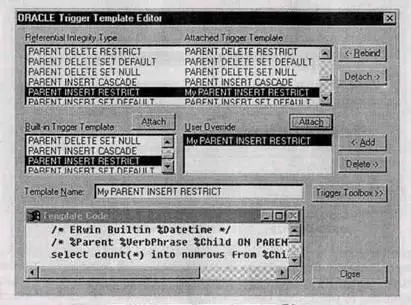

Рис. 2.82. Диалог Trigger Template Editor

Для изменения шаблона нужно выделить тип триггера в списке, который находится в верхней части редактора, после чего щелкнуть по кнопке Detach ->, чтобы отсоединить тот шаблон, который связан с выбранным триггером. В списке Built-in Template или User Override нужно выбрать шаблон, который следует связать с выбранным триггером. Выделив имя шаблона, нужно щелкнуть по кнопке Attach над списком. ERwin свяжет выбранный шаблон с триггером и покажет его текст в окне Template Code. Для отмены связывания следует щелкнуть по кнопке <- Rebind. Для создания нового собственного шаблона надо задать его имя в окне Template Name и с помощью Trigger Toolbox (кнопка Trigger Toolbox”) создать текст шаблона триггера. Кнопка Add добавит новый шаблон в список User Override.

Для переопределения шаблона триггера для связи следует правой кнопкой мыши щелкнуть по связи и во всплывающем меню выбрать пункт Relationship Template Editor. Появляется диалог Relationship Template Editor (рис. 2.83). Создание шаблона триггера и связывание его с определенным правилом ссылочной целостности аналогично созданию и связыванию шаблона в диалоге Trigger Template Editor.

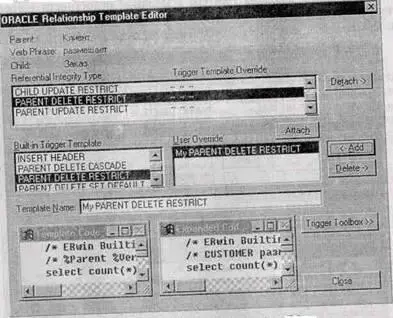

Рис. 2.83. Диалог Relationship Template Editor

Для создания и редактирования хранимых процедур ERwin располагает специальными редакторами, аналогичными редакторам, используемым для создания триггеров. В отличие от триггера хранимая процедура не выполняется в ответ на какое-то событие, а вызывается из другой программы, которая передает на сервер имя процедуры. Хранимая процедура более Гибка, чем триггер, поскольку может вызывать другие хранимые процедуры. Ей можно передавать параметры, и она может возвращать параметры, значения и сообщения.

ERwin не имеет встроенных шаблонов хранимых процедур, которые можно было бы использовать как основу при создании новой хранимой процедуры. Для создания или редактирования хранимой процедуры следует щелкнуть правой кнопкой мыши по таблице и выбрать в каскадном меню пункт Table Editor/Stored Procedure. Появляется закладка Stored Procedure диалога Table Editor (рис. 2.84).

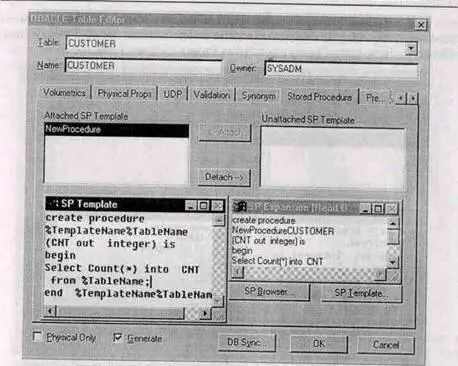

Рис. 2.84. Закладка Stored Procedure диалога Table Editor

Список Attached SP Template содержит имена процедур, связанных с редактируемой таблицей. Список Unattached SP Template содержит имена процедур, которые могут быть связаны с таблицей. Кнопки <-Attach и Detach-> служат для связывания и открепления процедуры от таблицы.

Кнопка SP Template вызывает диалог, в котором можно просмотреть и отредактировать код процедуры, включающий SQL-команды и макросы ERwin, Код процедуры показывается в окне SP Expansion, код шаблона - в окне SP Template. На рис. 2.84 в окне SP Template показан код шаблона процедуры с одним возвращаемым параметром, содержащим количество строк текущей таблицы (синтаксис Oracle 7.2).

В окне SP Template можно непосредственно вводить выражения SQL (при условии соблюдения синтаксиса выбранной СУБД). В редакторе SP Template для внесения в текст шаблона макросов можно воспользоваться редактором ERwin Template Toolbox.

ERwin позволяет связывать хранимые процедуры не только с отдельными таблицами, но и со всей моделью. Например, это может быть хранимая процедура, которая выполняет административную функцию.

Для создания хранимой процедуры на уровне схемы или для связывания хранимой процедуры с моделью нужно выбрать пункт меню Server/Schema Property. Вызывается редактор Schema Properties (рис. 2.85).

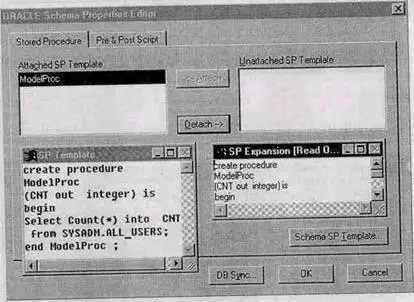

Рис. 2.85. Редактор Schema Properties

Редактор Schema Properties позволяет просматривать все хранимые процедуры, а также скрипты "до и после генерации схемы", которые связаны со схемой. Список Attached SP Template содержит имена процедур, связанных с моделью, список Unattached SP Template содержит имена процедур, которые могут быть связаны с моделью. Кнопки <-Attach и Detach-> служат для связывания и открепления процедуры от модели.

Для создания нового шаблона процедуры следует щелкнуть по кнопке Schema SP Template... и в редакторе Stored Procedure Template с помощью ERwin Template Toolbox создать текст процедуры.

Скрипты "до и после генерации". Скриптами "до и после генерации" (pre&post scripts schema-generation) называются скрипты SQL, которые ERwin выполняет до или сразу же после генерации таблиц или схемы в целом (pre&post schema-generation). Например, при прямом проектировании БД из модели ERwin может выполнить скрипт "до генерации схемы", который удаляет старую БД и создает новую до того, как начать генерацию таблиц и индексов.
