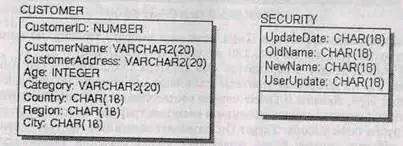

Рис. 2.79. Таблицы CUSTOMER и SECURITY

Для создания триггера служит редактор Table Trigger Editor (вызывается кнопкой Table Trigger диалога Table Trigger Viewer) (рис. 2.80).

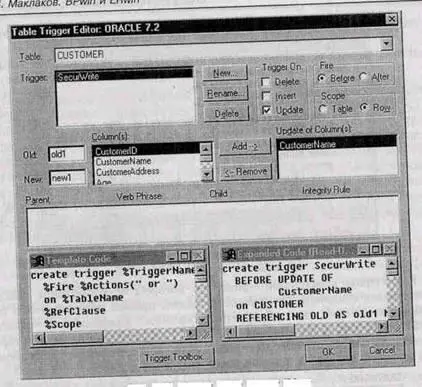

Рис. 2.80. Диалог Table Trigger Editor

Раскрывающийся список Table позволяет выбрать таблицу, на которой будет создан триггер. На рис. 2.80 это таблица CUSTOMER.

В списке Trigger отображается имя триггера (SecurWrite). Если имя не задано, ERwin генерирует триггеры ссылочной целостности по умолчанию. Кнопки New, Rename и Delete служат соответственно для внесения нового триггера в список, переименования и удаления триггера из списка.

Группа окон выбора Trigger On позволяет задать тип триггера - при каком событии триггер будет запускаться - при удалении Delete, вставке Insert или обновлении Update-строки таблицы. При выборе любого события ERwin автоматически формирует текст шаблона соответствующего триггера ссылочной целостности. Опции Before и After позволяют задать время выполнения триггера - до или после SQL-команд INSERT, UPDATE или DELETE. В примере на рис. 2.80 создается триггер, выполняемый до команды обновления UPDATE для колонки CustomerName таблицы CUSTOMER.

Опции Table и Row (поддерживается ORACLE 7.x, SQLBase V6, Watcom V4 и AS/400 V3) показывают, каким образом будет выполняться триггер. При генерации в текст триггера будут соответственно включены предложения "FOR EACH TABLE" или "FOR EACH ROW".

Old - ссылка на прежнее значение при обновлении поля, New - ссылка на новое значение при обновлении таблицы. В тексте шаблона триггера используется макрос %RefClause, при генерации текста триггера по шаблону включается предложение REFERENCES. В примере для нового значения установлено имя "newl", для старого - "oldl".

В списке в нижней части диалога показываются имена родительской таблицы (Parent), дочерней таблицы (Child), имя связи (Verb Phrase) и правило ссылочной целостности (Integrity Rule) в случае, если редактируется триггер ссылочной целостности.

В окне Template Code можно ввести код шаблона триггера. Код шаблона триггера, соответствующий бизнес-правилу рассматриваемого примера (создан на основе шаблона триггера ссылочной целостности), приведен ниже:

create trigger %TriggerName

%Fire %Actions(" or")

on %TableName

%RefClause

%Scope

/* ERwin Builtin %Datetime */ /* default body for %TriggerName */ begin

Insert into Security (OldName.NewName, UserUpdate, UpdateDate) values (:old1.CustomerName,:new1,CustomerName, User, Sysdate);

end;

/

В окне Expanded Code отображается код триггера (на языке выбранного сервера, в примере - Oracle 7.2), автоматически генерируемого по шаблону:

create trigger SecurWrite BEFORE UPDATE OF

CustomerName

on CUSTOMER

REFERENCING OLD AS old1 NEW AS new1

for each row

/* ERwin Builtin Tue Jan 26 21:24:371999 7

/* default body for SecurWrite 7

begin

Insert into Security (OldName.NewName, UserUpdate, UpdateDate)

values (:old1.CustomerName,:new1.CustomerName, User, Sysdate);

end;

/

Ниже приведен текст SQL-команд и результат их выполнения (выполнены при помощи Oracle SQVPlus), иллюстрирующих работу триггера.

SQL> insert into CUSTOMER (CustomerlD, CustomerName) values (20/lvanov');

1 row created.

SQL> update CUSTOMER set CuslomerName='Petrov' where CustomerlD=20;

1 row updated.

SQL> select* from SECURITY;

UPDATEDATE OLDNAME NEWNAME USERUPDATE

–––––––––––––––––––––––––––––––––––––––––––––––––––––––

27-JAN-99 Ivanov Petrov SCOTT

Любое изменение имени клиента в таблице CUSTOMER фиксируется в таблице SECURITY, причем регистрируется прежнее значение имени, новое значение, дата изменения и имя пользователя, производившего изменения.

Кнопка Toolbox диалога Table Trigger Editor вызывает редактор ERwin Trigger Toolbox, который значительно облегчает создание текста шаблона триггера (рис. 2.81).

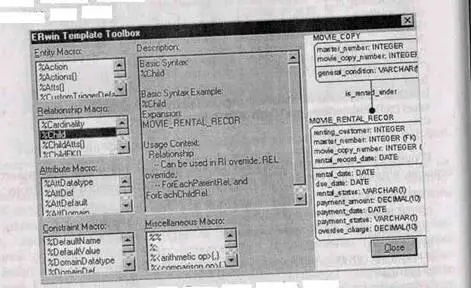

Рис. 2.81. Диалог ERwin Template Toolbox

Template Toolbox содержит три секции: слева расположены списки, содержащие макросы для таблиц, связей, колонок, ограничений и макросы общего назначения. Все макросы начинаются с символа %. Список макросов приведен в приложении. Если выделить макрос в каком-либо списке, в окне Description отобразится синтаксис макроса и пример его использования для связи между таблицами, показанными в правой секции редактора. Таблицы и связи, показываемые в правой части редактора, взяты из примера, содержащегося в файле MOVIES. ER1, который находится в директории Models.

Для включения макроса в текст шаблона достаточно дважды щелкнуть левой клавишей мыши по соответствующему макросу в одном из списков. Макрос включается в текст шаблона в окне Template Code диалога Table Trigger Editor.
