Рис. 2.89. Нормализация таблиц размерности

ERwin поддерживает методологию размерного моделирования благодаря использованию специальной нотации для физической модели -Dimensional. Наиболее простой способ перейти к нотации Dimensional -при создании новой модели (меню File/New) в диалоге ERwin Teamplate

Selection выбрать из списка предлагаемых шаблонов DIMENSION (рис. 2.90).

В шаблоне DIMENSION сделаны все необходимые для поддержки нотации размерного моделирования настройки, которые, впрочем, можно

установить вручную, преобразовав обычную диаграмму в размерную модель:

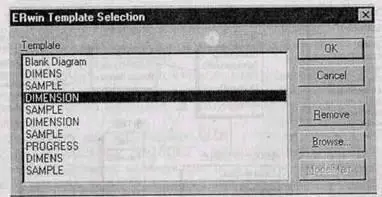

Рис. 2.90. Выбор шаблона DIMENSION

Для физического уровня выбрана методология DM (Dimensional Modeling). Эта опция устанавливается в закладке Methodology диалога Preferences (меню Option/Preferences), рис. 2.91. При этом показываются иконки размерности для таблиц. В списке выбора в левой части панели инструментов физический уровень показывается как Dimensional и изменяется вид палитры инструментов на физическом уровне (рис. 2.92).

Рис. 2.91. Выбор нотации DM

Установлена опция отображения связей диагональными линиями (Orthogonal). (Устанавливается в группе Relationship lines закладки General диалога Stored Display Editor, меню Edit/Stored Display.)

Отображаются типы данных для колонок и обозначения внешних ключей.

Рис. 2.92. Палитра инструментов размерной модели

ERwin автоматически проверяет корректность размерной модели и выдает диалог с предупреждающим сообщением в случае следующих нарушений синтаксиса:

таблица факта не является в связи дочерней (рис. 2.93);

консольная таблица не является в связи родительской;

установлена идентифицирующая связь между консольной таблицей и таблицей факта.

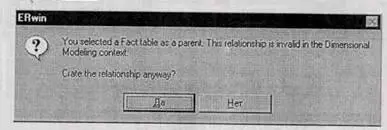

Рис. 2.93. Предупреждение о нарушении синтаксиса

Для внесения новой таблицы в модель можно воспользоваться кнопкой в палитре инструментов. В диалоге описания свойств таблицы Table Editor появляется новая закладка Dimensional, в которой задаются специфические свойства таблицы в размерной модели (рис. 2.94):

Роль таблицы в схеме (Dimensional Modeling Role). По умолчанию Erwin автоматически определяет роль таблицы на основании созданных связей (таблица факта, размерности или консольная). Таблица без связей определяется как таблица размерности, таблица факта не может быть родительской в связи, таблица размерности может быть родительской по отношению к таблице факта, консольная таблица может быть родительской по отношению к таблице размерности. Для задания роли таблицы вручную необходимо выключить опцию Calculate Automatically.

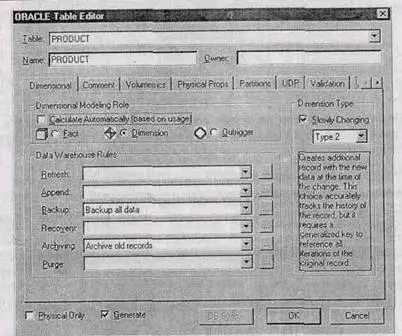

Рис. 2.94. Закладка Dimensional диалога Table Editor

Тип таблицы размерности (Dimension Type).Каждая таблица размерности может содержать неизменяемые либо редко изменяемые данные (slowly changing dimensions). Поскольку хранилище данных имеет ненормализованную структуру, редактирование таблиц размерности может привести к коллизиям. Для того чтобы избежать противоречий при хранении данных, ERwin позволяет задать тип редко изменяемых данных, который отличается способом редактирования данных:

Перезаписывание старых данных новыми. При этом старые данные теряются.

Создание новой записи в таблице размерности с новыми данными и временем изменения. В этом случае сохраняются старые данные и можно проследить историю изменения редактируемых данных, но необходимо генерировать ключ для ссылки на старые данные.

Запись новых данных в дополнительном поле той же самой записи. В этом случае сохраняется первоначальное и последнее новое значение. Все промежуточные данные теряются.

Правила хранения данных (Data Warehouse Rules). Для каждой таблицы можно задать шесть типов правил манипулирования данными: обновление (Refresh), дополнение (Append), резервное копирование (Backup), восстановление (Recovery), архивирование (Archiving) и очистка (Purge). Для задания правила следуем выбрать имя правила из соответствующего списка выбора. Каждое правило должно быть предварительно описано в диалоге Data Warehouse Rule Editor (меню Edit/Data Warehouse Rule) (рис. 2.95).
