Артём Голиков - Школа капитана Грампа. Scratch и Arduino для школьников

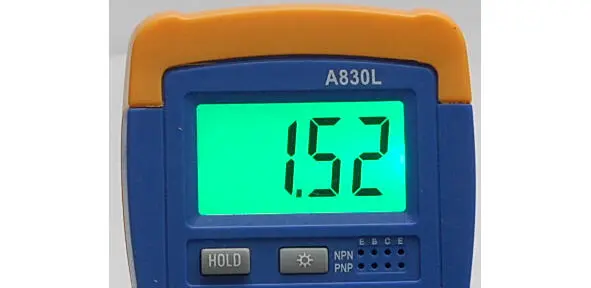

Измерьте напряжение пальчиковой батарейки типа АА.

Если батарейка новая, то напряжение будет около 1.5 В. Разряженные батарейки имеют напряжение около 1 В или меньше.

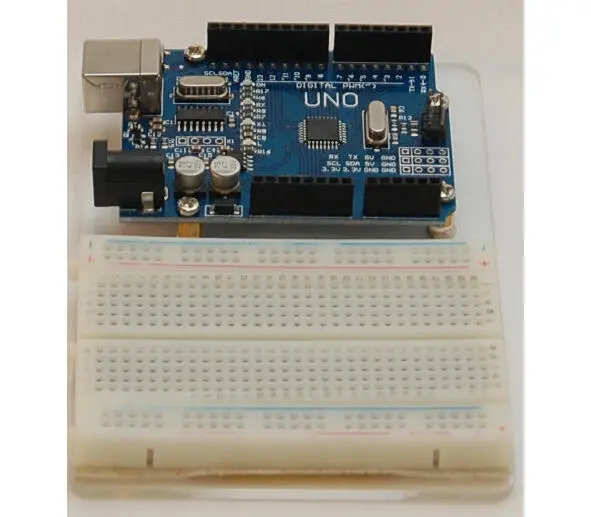

Макетная плата или «макетка», как ее иногда называют, предназначена для установки электронных компонентов. Для удобства в работе макетку лучше всего приклеить на подложку рядом с платой Arduino. Плату Arduino прикрутите винтиками или приклейте на толстый слой двустороннего скотча.

Все пятерки отверстий на макетной плате, пронумерованные как (a, b, c, d, e) и (f, g, h, i, j), соединены вместе. Всего есть 60 пятерок отверстий для установки электронных компонентов. Также есть две пары шин питания, обозначенных синей и красной полосками. К синим отверстиям следует подключать общий провод (GND), а к красным «+» питания.

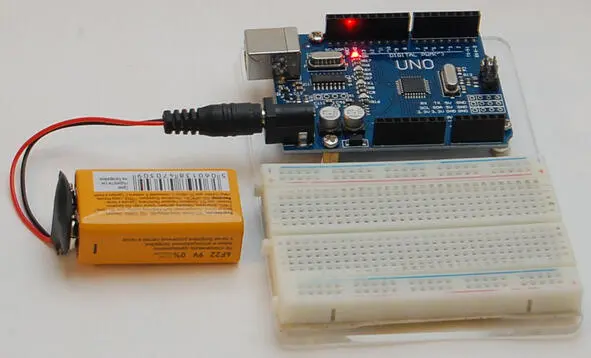

Давайте исследуем, как изменяется напряжение Кроны, попадая на плату Arduino. Подключите Крону к разъему платы Arduino.

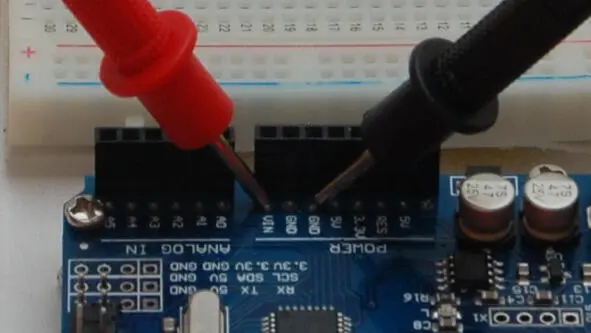

Загорится красный светодиод. Измерьте напряжение, поступающее на плату от Кроны. Черным щупом коснитесь пина GND, а красным пина Vin.

Напряжение должно быть около 9 В. (от 8.8В до 9.5В).

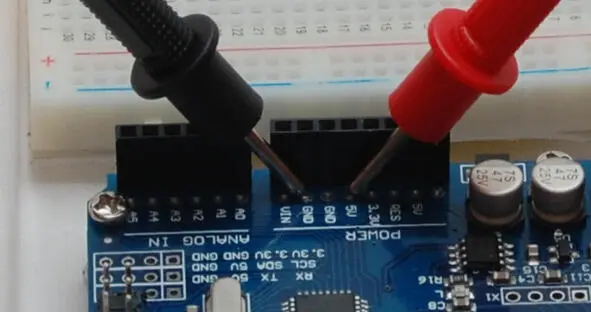

Измерьте напряжение между землей (GND) и пином 5V.

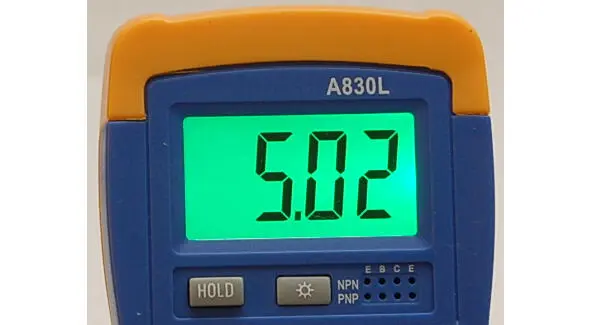

Напряжение должно быть около 5 В. (от 4.9В до 5.1В).

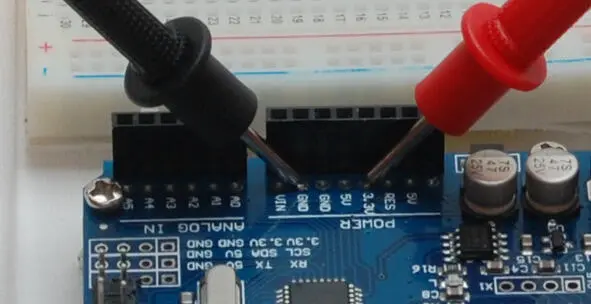

Измерьте напряжение между землей (GND) и пином 3.3V.

Напряжение должно быть около 3.3 В. (от 3.2В до 3.4В).

У меня в трюме пылится куча оружия с разряженными аккумуляторами. Использую его я не часто, поэтому постоянно забываю подзарядить. Надо будет попросить ребят заняться этим вопросом. Заодно научатся изменять уровень напряжения с помощью резисторов.

А вот и списочек оружия нашелся.

Дезинтегратор трехлинейный образца 2191 года. 10 шт. Напряжение аккумулятора 450 В.

Плазмомет Хайрема образца 2173 года. 3 шт. Напряжение аккумулятора 600В.

Бластер Наганта образца 2195 года. 25 шт. Напряжение аккумулятора 300В.

Надеюсь, что вы помните, что бортовая сеть космического корабля имеет напряжение 900В. Если Вы посмотрите на напряжение питания трехлинейного дезинтегратора (450В), то заметите, что оно ровно в два раза меньше напряжения сети. Для того чтобы получить это напряжение, 900В нужно разделить пополам. Для этого используется делитель напряжения, состоящий из нескольких резисторов.

Резистор, это электронный компонент, обладающий сопротивлением (поэтому иногда резистор так и называют – сопротивление). Сопротивление измеряется в Омах и килоомах (в тысячах Ом).

В состав набора входят резисторы с сопротивлением 330 Ом, 1кОм и 10кОм.

Для измерения сопротивления переключите мультиметр в режим Ω на 20К..
