Артём Голиков - Школа капитана Грампа. Scratch и Arduino для школьников

Скачайте архив с изображениями, необходимыми для создания проектов по ссылке [битая ссылка] https://yadi.sk/d/RkaPLTgn3LUFW8 и разархивируйте его.

Желательно чтобы процессор вашего компьютера по производительности был не медленнее AMD Athlon II X2 240 2.8 GHz (10000 по тесту CPU Queen Aida64v5.80.4000).

Идеально подходят процессоры Intel i3 и i5 (25000 по тесту CPU Queen Aida64v5.80.4000).

Запустите Snap4Arduino, его внешний вид очень похож на Scratch 1.4.

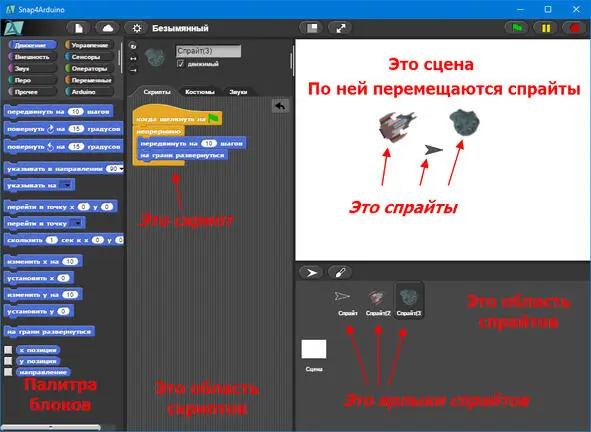

Интерфейс Snap4Arduino

По умолчанию в Snap4Arduino установлен английский язык интерфейса. Однако его можно переключить на один из 38 языков.

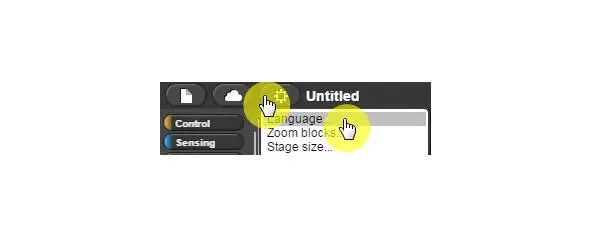

Перейдите в раздел меню Language

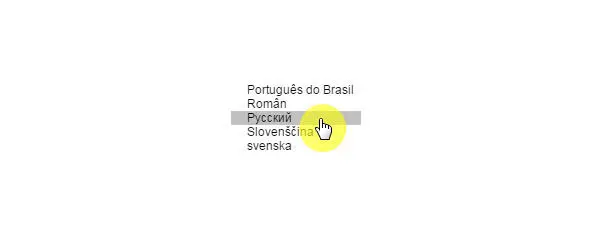

Выберите русский язык.

Белое поле справа – это сцена, на ней будет происходить все действие. По сцене будут перемещаться спрайты (космические корабли и астероиды). Сейчас на сцене всего один спрайт – Стрелка. Все спрайты проекта расположены в соответствующей области под сценой. По центру – огромная область скриптов, там мы будем собирать скрипты проекта из разноцветных блоков, которые хранятся в палитре, расположенной слева. Скрипты – это части, из которых состоит программа. У каждого спрайта они свои собственные.

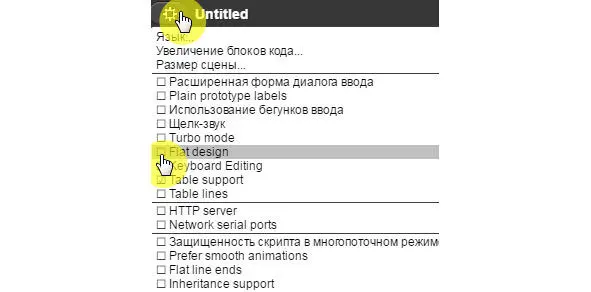

Если обычный интерфейс Snap вам не нравится, то существует возможность изменить интерфейс на плоский дизайн (flat design). Установите галочку напротив этого пункта меню.

Включение плоского дизайна

Теперь Snap4Arduino выглядит почти как Scratch 2.0!

Если вы уже знакомы со Scratch, то можете переходить к разделу по знакомству с Arduino, а если нет, то познакомьтесь с основами программирования на Snap4Arduino.

Сначала давайте научимся перемещать спрайты по сцене.

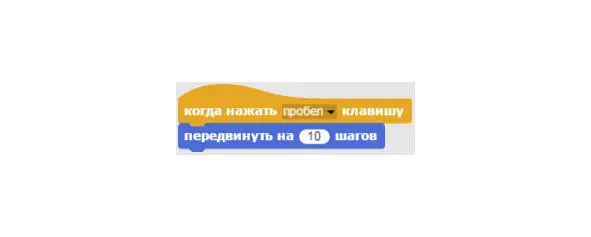

Выберите желтые блоки Управление. Щелкните мышью на блоке когда нажать пробел клавишу и, не отпуская кнопку мыши, тяните его в область скриптов.

Расположите блок в верхней части области скриптов и отпустите кнопку мыши. Затем выберите синие блоки из раздела Движениеи вытащите в область скриптов блок передвинуть на 10 шагов . Перетащите его к первому блоку. В тот момент, когда он захочет к нему прицепиться, появится белая полоса, в этот момент отпускайте кнопку мыши – блок приклеится снизу.

Получилась программа, состоящая из одного скрипта.

Нажимайте на <���Пробел>, и вы увидите, как Стрелка передвигается вправо – в ту сторону, куда смотрит ее кончик.

Задание.

Измените число 10 на 5, и посмотрите, как изменится перемещение Стрелки.

Совет.

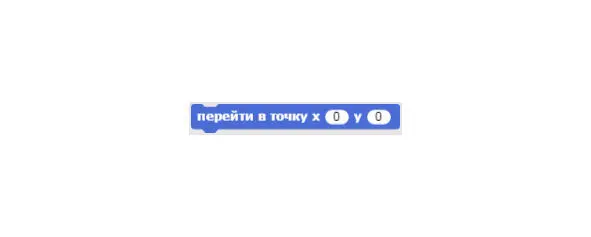

Если Стрелка скроется за краем сцены, то вернуть ее можно дважды кликнув на блок перейти в точку х0 y0 непосредственно в палитре блоков.

Добавьте к имеющемуся скрипту блок повернуть по часовой на 15 градусов .

Нажимайте на <���Пробел>, и вы увидите, как Стрелка вращается по часовой стрелке.

Задание.

Изменяйте значения в блоках в интервале от 1 до 20 и посмотрите, как изменится движение Стрелки. Как возвращать исчезнувшую Стрелку в центр сцены вы уже знаете.

Еще один способ перемещения спрайта – изменение его координат. Координата Х отвечает за горизонтальное перемещение спрайта направо и налево, а координата Y за вертикальное перемещение вверх и вниз.
