Артём Голиков - Школа капитана Грампа. Scratch и Arduino для школьников

Современного школьного образовательного набора по электронике у меня в хозяйстве нет, поэтому буду обучать пацанов с использованием древнего мультиметра и разных деталей, выдранных из сломанных бластеров, панелей управления и wi-fi-буйков. Пригодится и антикварная плата Ардуино с платой джойстика. Надеюсь, мои ученики не смогут угробить ее своими кривыми ручонками.

Познакомьтесь с одним из самых замечательных экземпляров моей коллекции – мультиметром. Этот доисторический прибор позволяет определять напряжение и сопротивление.

Перед началом работы установите батарейку внутрь мультиметра.

Воткните щупы и переключите мультиметр в режим прозвонки.

Коснитесь щупами друг друга. Раздастся писк! Это означает, что цепь замкнута и по ней протекает электрический ток. Ток вытекает из плюсовой клеммы Кроны, установленной в мультиметре, протекает по красному щупу, затем по черному, попадает в зуммер, который издает пронзительный писк, а потом снова затекает в Крону через минусовую клемму. Крона хитрым химическим способом снова разгоняет ток, и он опять вытекает из ее плюсовой клеммы.

Запомните!

Электрическая цепь – это несколько предметов, проводящих электрический ток и источник тока (батарейка) соединенные в кольцо. Если кольцо разорвать, то никакого тока не будет.

Положите перед собой провод и прикоснитесь щупами к разным концам. Если провод исправен, то по нему протечет ток, и вы услышите писк.

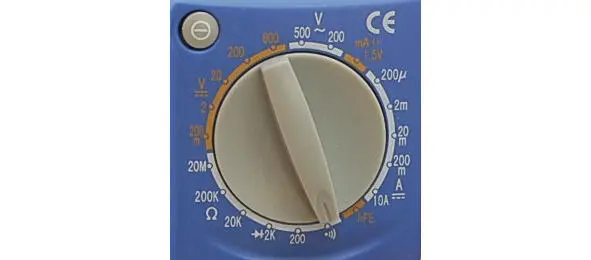

Важнейшее свойство электричества называется напряжение. Для измерения постоянного напряжения переключите мультиметр в область вольтметра V—. Для измерения переменного напряжения служит область V~. Переменное напряжение – примитивная технология 21 века, поэтому на нашем корабле она не используется. Переключите мультиметр в режим вольтметра как показано на рисунке.

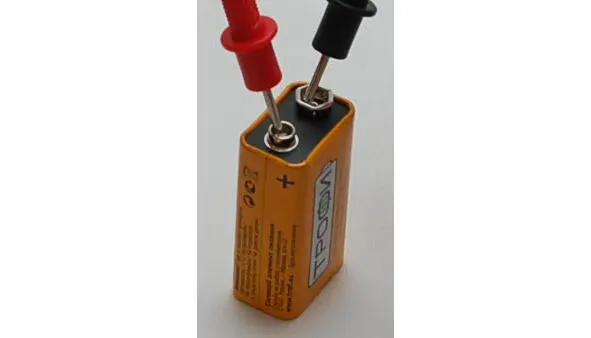

На рисунке переключатель показывает на 20. Это означает, что в этом режиме мы сможем измерить напряжение от 0В до 20В. Для того чтобы измерить напряжение Кроны следует коснуться черным минусовым щупом отрицательной клеммы Кроны (—), а красным щупом положительной клеммы (+).

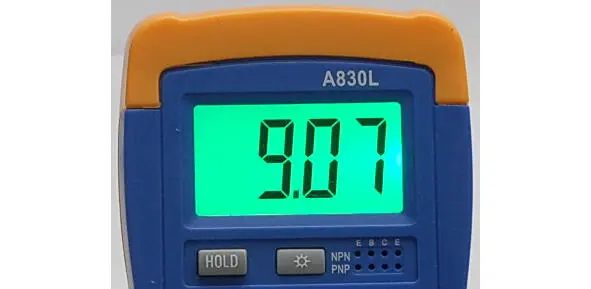

На экране мультиметра отобразится напряжение Кроны.

Если напряжение больше 9 вольт, то Крона новая, а если меньше, то скоро может потребоваться замена.

Внимание! Ни в коем случае не засовывайте щупы в розетки космического корабля! Это опасно для жизни! Без шуток.
