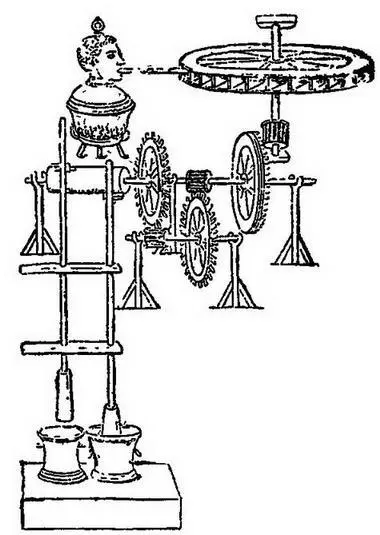

Рис. 114. Рисунок из книги Бранка.

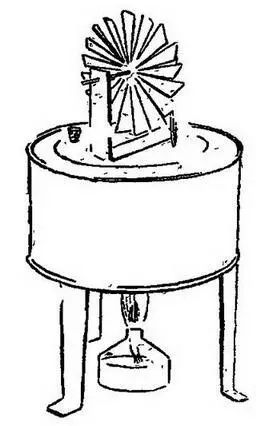

Рис. 115. Игрушечная паровая турбинка.

Современные паровые турбины строятся огромных мощностей. Ленинградский механический завод имени Сталина построил уже турбины мощностью свыше 65 000 л. с.; наши турбогенераторные заводы могут выпускать турбины мощностью в 300 000 л. с. Никакой другой двигатель не в состоянии развить такую огромную мощность в одной машине.

И для многих моделей лучше всего делать именно паровые турбины. Если посмотреть на чертежи простой одноколесной турбины, поршневой -машины и электромотора, сразу видно, что турбина проще всех. Однако и у нас и за границей модели с паровыми турбинами почти не строились. Почему? Потому что очень трудно изготовить хорошее колесо турбины. Нельзя же считать турбиной детскую игрушку, показанную на рисунке 115. Эта "турбина" только сама себя вертит, а привести в движение какую-нибудь модель ей не под силу.

Значит, трудность задачи в том, чтобы разработать такую конструкцию колеса' турбины, которую легко было бы изготовить в, мастерской юного техника.

Нам удалось разрешить эту задачу. Двадцативосьмилопастное' колесо нашей турбины можно сделать меньше чем в два часа.

Особенно удобно ставить турбину на модели судов: на вал ее можно без всяких передач насадить гребной винт. Ее можно ставить и на всякие другие модели. Она занимает очень немного места и расходует гораздо меньше пара, чем поршневая машина такой же мощности.

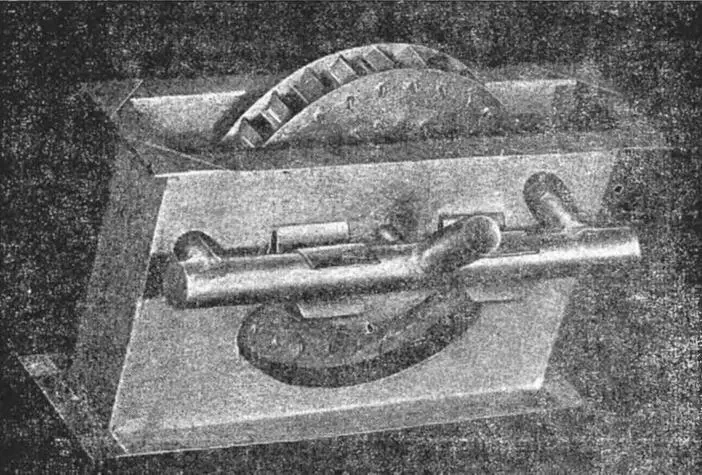

Рис. 116. Фото. Турбина со стороны трубки, подводящей пар.

Готовая, собранная турбина показана на рисунках 116 и 117. На одном рисунке она показана со стороны трубки, подводящей пар, а на другом — со стороны выступающего конца оси. Самое важное при изготовлении турбины —- точно и аккуратно сделать все лопатки.

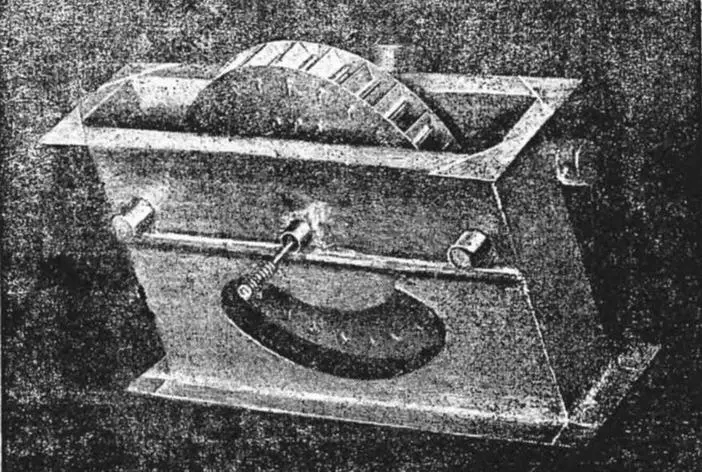

Рис. 117. Фото. Турбина со стороны оси. По обе стороны ее видны концы трубок, в которые впаяны сопла. На конец оси навита и припаяна медная проволока, чтобы сделать толще ось.

Изготовляется колесо турбины так. Сначала заготовляются все лопатки; к ним поперек припаиваются по две проволочки, и лопатки изгибаются. Затем вырезаются два кружка (диска). В них прокалываются отверстия по толщине проволочек, припаянных к лопаткам, и проволочки одной стороны готовых лопаток закладываются сначала в отверстия одного диска, а затем проволочки другой стороны лопаток постепенно вдеваются в отверстия второго диска. Остается придвинуть диски вплотную к лопаткам, вставить и припаять ось, откусить выступающие концы проволочек — и колесо готово.

На рисунке 118 показан разрез колеса турбины. Там видно расположение лопаток и места отверстий для сборки.

Прежде всего из жести от консервных банок или из тоненькой латуни заготовьте лопатки: вырежьте двадцать восемь полосок 7X17 мм. Постарайтесь вырезать их как можно точнее.

Положите одну из полосок на обрезок фанеры и заколотите девять гвоздиков без шляпок так, как показано на -рисунке 119, слева и внизу. Эта фанерка — сборочный шаблон лопаток.

Все лопатки должны плотно входить между гвоздиками. Вдвиньте одну лопатку в шаблон и наложите йа нее два обрезка медной звонковой проволоки без изоляции (рис. 119, внизу). Диаметр звонковой проволоки — 0,8 мм. Обе проволочки слегка припаяйте к лопатке и вытащите ее из шаблона. Таким же образом заготовьте все лопатки, и благодаря тому, что они все сделаны в одном и том же шаблоне, они получатся совершенно одинаковыми.

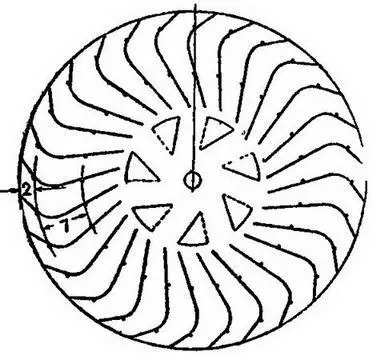

Рис. 118. Разметка диска турбины (в натуральную величину).

Рис. 119. Изготовление лопаток.

Из другого обрезка фанеры выпилите по рисунку 119 (в середине и справа) второй шаблон. На этом шаблоне изогните все лопатки и беритесь за диски колеса.

Диаметр колеса турбины — 50 мм. Для него' нужно вырезать два диска диаметром по 50 мм и очень точно пробить в них отверстия для сборки. Сначала вычертите диск в натуральную величину на бумаге, разделите окружность его на двадцать восемь частей и проведите двадцать восемь радиусов. Затем прочертите еще две окружности— первую радиусом 16 мм и вторую радиусом 23 мм. Точки пересечения этих окружностей с проведенными* двадцатью восемью радиусами дадут места проколов для проволочек лопаток.
