Так же спаяйте поршень ко второму цилиндру и сделайте к ним шатуны.

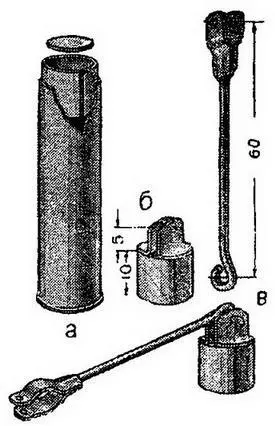

Рис. 105. Изготовление цилиндра и поршня.

На одном конце шатуна (рис. 105, в) —петелька, а на другом — специальный захват для шейки колена вала. В одноцилиндровой машине шатун надевался на палец кривошипа, а здесь палец закрыт плечиками с обеих сторон. К прямому Концу шатуна припаяйте две полоски латуни; получится вилка, которую можно будет надевать на шейку вала. Чтобы вилка не соскакивала, на концах полосок сделайте отверстия и подгоните к ним кусочки проволоки. Заложите петельку шатуна между угольниками поршня и вставьте ось.

Теперь нужно притереть поршни к -цилиндрам. Отметьте, какой поршень в каком цилиндре будет работать, и притирайте их к "своим" цилиндрам. Натрите поршень мелом, вставьте в цилиндр и продвиньте до конца. Когда вытащите, увидите, где мел стерся, и эти Места чуть-чуть опилите напильником с мелкой насечкой. Затем опять натрите поршень мелом, вставьте в цилиндр, выньте и опилите. Повторяйте это до тех пор, пока поршень не станет ходить плавно и легко. Тут нужно быть очень осторожным: если много спилите, поршень будет пропускать пар, а это сильно ухудшит работу машины. Да и пара в таких условиях на нее не напасешься.

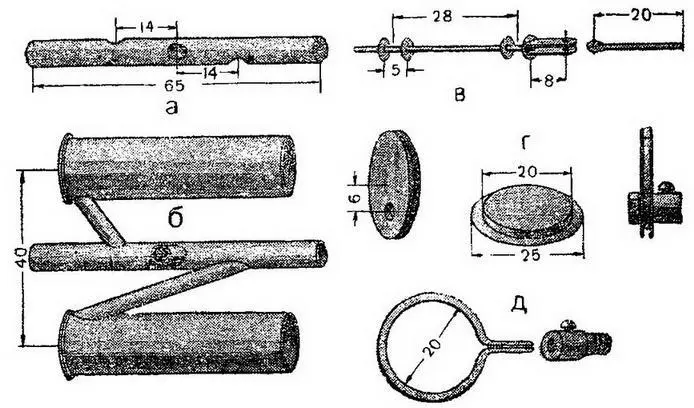

Рис. 106. Детали двухцилиндровой машины.

Для золотника спаяйте встык трубку длиной 65 мм и внутренним диаметром, 6 мм. В середине трубки просверлите отверстие диаметром 4 мм. Это — отверстие для впуска пара из котла. На расстоянии 14 мм от центра этого отверстия просверлите еще два такого же диаметра, но не на одной линии с первым, а под прямым углом к нему: одно справа, другое слева (рис. 106, а). Такие же отверстия сделайте на боковых стенках у донышек цилиндров и соедините их трубками с золотником. Трубка золотника должна одинаково выступать с обеих сторон цилиндров, а расстояние между серединой одного цилиндра и серединой другого должно быть равно 40мм (рис. 106, б). На среднее отверстие золотника припаяйте трубку диаметром 5 мм и длиной 25—30 мм.

Поршеньки золотника собираются на штоке — миллиметровой проволоке длиной 40 мм. К одному концу штока припаяйте латунную скобку для укрепления тяги эксцентрика (рис. 106, в). Скобка выгибается из полоски латуни размером 20 X 4 мм.

Поршеньки этого золотника — шайбочки с ватой между ними. Диаметр шайб немногим меньше внутреннего диаметра трубки золотника; расстояние между каждой парой шайб — 5 мм; расстояние между серединами поршеньков — 28 мм.

Для того чтобы можно было регулировать положение поршеньков, а значит, впуск и выпуск пара, тягу эксцентрика нужно сделать передвижной. Вытащите из старого выключателя так называемые контакты — трубочки с отверстием для провода. Сбоку контактов есть винт, зажимающий провод, а снизу гайка, прикрепляющая контакт к выключателю (рис. 49, справа). Для тяги эксцентрика эта гайка не нужна, а для установки эксцентрика понадобится второй контакт с гайкой. Тягу выгните из миллиметровой проволоки длиной 30 мм, вставьте петельку ее в хомутик поршенька и заложите ось. Контакт понадобится после изготовления эксцентрика и вала.

Эксцентрик — это диск с бортиками (рис. 106, г). Диаметр диска — 20 мм, толщина—1,5 мм. Если не найдете для диска подходящего материала, можете воспользоваться трехкопеечной монетой. Диаметр монеты — 22 мм; ее придется немного опилить вокруг. "Щеки" диаметром 25 мм вырежьте из латуни. Опиленную монету вставьте между "щеками" так, чтобы центры их совпали, и хорошенько спаяйте. От центра "щеки" отмерьте 6 мм и просверлите отверстие, в которое должен войти контакт от выключателя.

Расстояние от центра диска эксцентрика до центра отверстия, которым он надевается на вал, называется эксцентриситетом. Эксцентриситет нашего эксцентрика равен 6 мм. В отверстие эксцентрика вставьте контакт и крепко зажмите гайкой. Теперь винтом контакта можно будет закреплять эксцентрик на валу в нужном положении.

Остается сделать вокруг эксцентрика "щину" — хомут. Хомут выгните из полуторамиллиметровой медной проволоки по рисунку 106, д. Концы хомута войдут в отверстие контакта эксцентриковой тяги. Их нужно опилить изнутри до половины, тогда, сложенные, они образуют круглый конец. Окончательно собрать эксцентриковый механизм можно только во время сборки всей машины. Сейчас нужно сделать вал и ферму.
