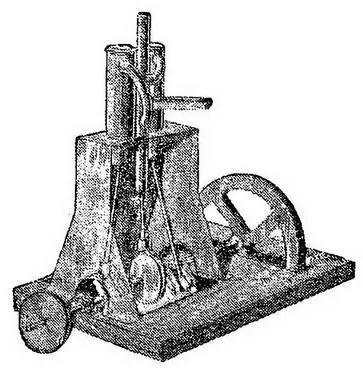

Рис. 112. Вертикальная двухцилиндровая машина.

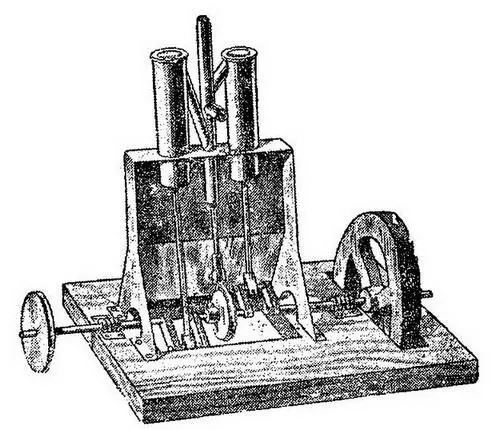

Рис. 113. Другая конструкция вертикальной машины.

Двухцилиндровую машину можете установить на большую модель колесного или винтового парохода. сЭта машина может вращать маленькую динамомашину — получится электростанция. Можете придумать конструкцию установки ее на модель паровоза.

Только помните, что котел должен давать много пара, иначе машина совсем плохо работает. При хорошем котле получите прекрасный двигатель, а где применить его, сами найдете.

При постройке всякой действующей модели очень серьезный вопрос — выбор двигателя. Двигатель должен быть легким, мощным и действовать продолжительное время.

Есть легкие двигатели, работающие сжатым воздухом. Но их трудно изготовить и неудобно иметь на модели большие баллоны, а с маленькими баллонами двигатель работает недолго.

Резиномотор, который часто ставится на различные движущиеся модели, тоже работает очень недолго, и от него можно добиться работы модели только в течение одной минуты, самое большее. Если устроить шестереночную передачу, можно увеличить время действия резиномотора, но при этом сильно уменьшается мощность.

Очень хороши для установки на модели электромоторы, но не всегда удается решить вопрос об источнике тока. Гальванические элементы громоздки и не дают большой силы тока; аккумуляторы достать трудно, и они так тяжелы, что, установив их, трудно добиться от модели хороших результатов. Можно пользоваться городским током, но при этом модель "связывается" проводами.

Конечно, при постройке моделей, идущих по рельсам, например модели трамвая или аэропоезда, самый лучший двигатель для них — электромотор.

Для приведения в движение таких моделей можно пользоваться городским током; можно подвести к электромотору ток большой мощности, и модель будет работать прекрасно.

Но, пользуясь городским током, нельзя осуществить постройку модели автомобиля или какого-нибудь судна. Тут уж поневоле приходится ставить двигатель с независимым питанием. Можно построить, например, поршневую паровую машину. Но по сравнению с электромотором поршневые паровые машины довольно трудно изготовить точно, не пользуясь токарным станком. Из-за неточного изготовления они расходуют так много пара, что приходится ставить большие котлы. Большой котел заставляет сильно увеличивать размеры модели, утяжеляет ее, а мощность машины оказывается недостаточной.

Правда, для большой модели парохода вес котла не имеет особенного значения, но сухопутную модель с паровой машиной осуществить значительно труднее. А построить модель глиссера с поршневой паровой машиной особенно трудно: глиссер должен быть легким, а машина его — мощной; тут большой котел испортит все дело.

За последние пятьдесят лет в "настоящей" технике поршневые паровые машины все быстрее вытесняются. Другой паровой двигатель — турбина — прошел победный путь. Настоящие паровые турбины создали Лаваль в Швеции и Парсонс в Англии. Турбины оказались много выгоднее поршневых машин. Сейчас во всем мире не осталось ни одной мощной электростанции, на которой генераторы электрического тока вращались бы поршневыми паровыми машинами.

Основная разница между турбиной и поршневой машиной в том, что поршневая дает, как говорят инженеры, прямолинейно-возвратное движение, которое нужно затем преобразовать в непрерывно-вращательное, а турбина сразу обращает энергию пара во вращательное движение, без дополнительных передач.

Интересно, что первый двигатель, придуманный и осуществленный человеком, был ближе всего по конструкции именно к турбине. В самом, деле, простейшая турбина — это колесо с лопатками, на которые "дует" пар, а самый старый двигатель — водяное колесо — тоже колесо с лопатками, приводимое в движение струей воды.

И паровая турбина была придумана раньше поршневой машины. Итальянский инженер Джованни Бранка в своей книге о машинах, вышедшей больше трехсот лет назад, в 1629 году, описывает оригинальную "толчею". Она приводится в движение струей пара, ударяющей по лопаткам колеса (рис. 114). Конечно, турбину Бранка осуществить нельзя было потому, что она расходовала бы слишком много пара, но идея Бранка оказалась воплощенной в современных паровых турбинах.
