В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О – оплетка, Т – для прокладки в трубах, П – плоский, Ф – металлическая фальцованная оболочка, Г – гибкий и т. д.

По способу выполнения электропроводка может быть открытой и скрытой.

Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях – в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах. Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

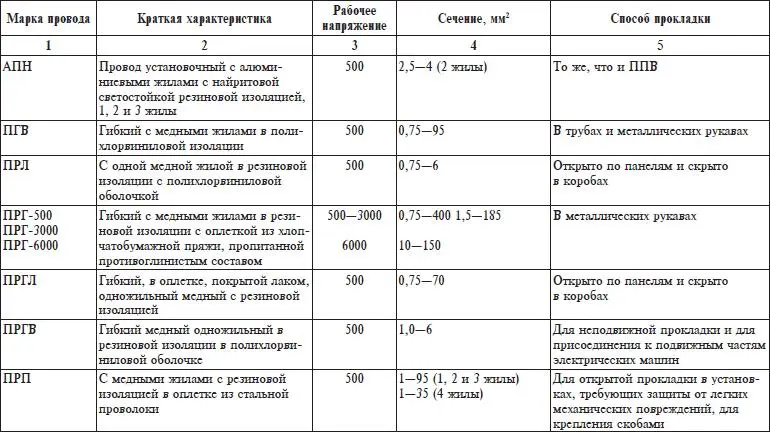

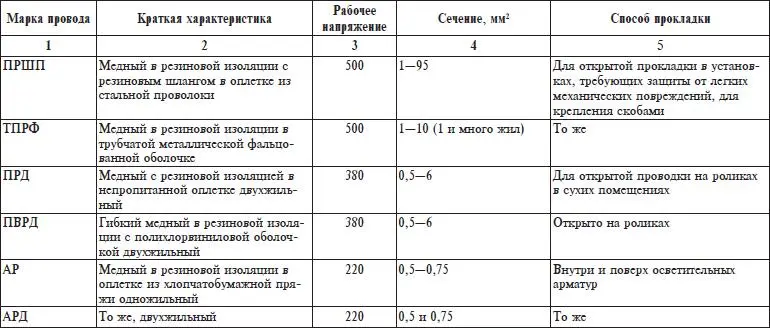

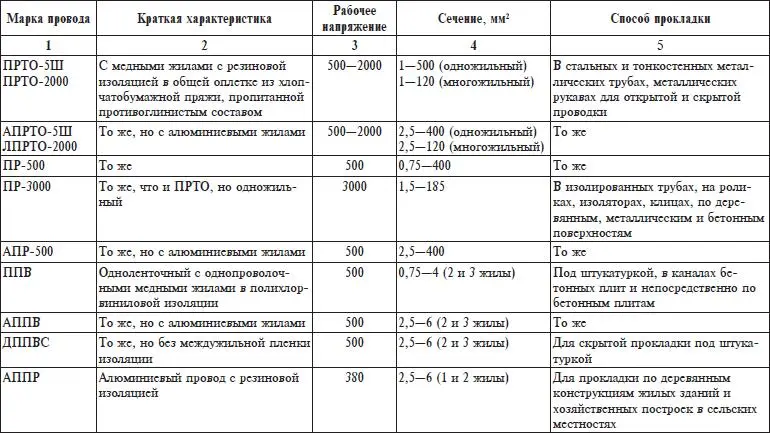

Таблица 10

. Краткие характеристики проводов

В сухих помещениях по сгораемым конструкциям открытая электрическая проводка может прокладываться проводами АПР, ППВ, АППВ, АПН, они же могут использоваться для скрытой проводки в конструктивных элементах зданий (стенах, полах, перекрытиях). В сухих помещениях по несгораемым конструкциям можно прокладывать провода АППВС, АПН, АПВ под штукатурку. В таблице 10 приведены краткие характеристики проводов.

Открытыми называют стационарные силовые и осветительные электрические проводки постоянного или переменного тока напряжением до 1000 В. Они представляют собой совокупность проводов и кабелей, проложенных неподвижно по поверхностям стен и потолков, по балкам и другим строительным конструкциям внутри здания, квартир и комнат. К открытым относятся наружные электропроводки с прокладкой проводников по наружным стенам зданий и сооружений, между ними, под навесами, на опорах по территории дворов и приусадебных участков.

Для устройства открытых электропроводок применяют изолированные провода, а также небронированные кабели с резиновой и пластмассовой изоляцией с жилами до 16 мм2.

Прокладку проводников в открытых электропроводках осуществляют различными способами. Конструкция открытой электропроводки должна соответствовать условиям окружающей среды, архитектурным особенностям дома, квартиры, комнаты.

Открытые электропроводки на роликах с изолированными одножильными проводами применяются преимущественно для устройства осветительных сетей в жилых домах и производственных помещениях в сельской местности, под навесами в наружных установках с учетом окружающей среды.

В сельской местности для устройства групповых осветительных линий и силовых сетей для питания небольших нагрузок допускается применение плоских проводов марок АПН и АППВ с прокладкой по неоштукатуренным деревянным стенкам, потолкам, перегородкам жилых и подсобных помещений на роликах аналогично шнуровым электропроводкам. Ролики устанавливают через каждые 400 мм по длине проводки.

Открытые электропроводки изолированными незащищенными, защищенными проводами и небронированными кабелями, прокладываемыми по строительным основаниям непосредственно или с прокладкой несгораемых материалов, предназначаются для устройства магистральных, групповых осветительных и силовых сетей в жилых домах, квартирах, наружных установках. В качестве несгораемых материалов применяют штукатурный раствор, накладываемый на сгораемые строительные основания слоем 3–5 мм. Полосы несгораемых материалов должны выступать не менее чем на 3–5 мм по обе стороны прокладываемых проводов.

При выполнении открытой проводки укладка провода разрешается на высоте не менее 2,5 м от пола (за исключением спусков к выключателям и розеткам). При необходимости прокладки проводки на более низкой высоте ее необходимо защитить специальным коробом. Проход через стены производится с помощью изоляционных трубок и втулок.
