Бронза – сплав меди с оловом, свинцом, фосфором, цинком и т. п. Бронза обладает высокой антикоррозийностью, ковкостью, большим сопротивлением износу и небольшим удельным сопротивлением. В зависимости от присадок различают бронзы бромооловянистые, кадмиевые, бериллиевые и др. В электротехнике применяются кадмиевые бронзы для контактных проводов и коллекторных пластин особо важного назначения. Бериллиевая бронза идет на изготовление выключателей, контактных колец, щеткодержателей и различных токоподводящих устройств. Характеристики латуни и бронзы приведены в таблице 3.

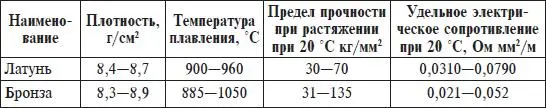

Таблица 3.

Характеристики латуни и бронзы

Припои и флюсы

Припой – сплав из цветных металлов, служащий для пайки металлических изделий.

Различают мягкие и твердые припои. Мягкий припой – сплав свинца с оловом при температуре плавления 230–250 °C (таблица 4). К мягким припоям относятся серебряные припои с содержанием серебра до 3 % (ГОСТ 8190-56).

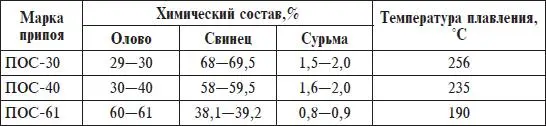

Таблица 4

. Оловянисто-свинцовые припои

К твердым припоям относятся серебряные припои с содержанием серебра 10–70 % марок ПСр-25, ПСр-45, ПСр-70, ПСр-71. В качестве примесей добавляют медь, цинк, олово. Температура плавления этих припоев 700–800 °C. В последнее время вместо твердых серебряных припоев используют медно-фосфористые (ГОСТ 4515-48). Их характеристики приведены в таблице 5.

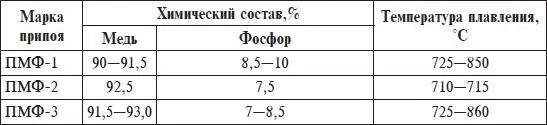

Таблица 5

. Медно-фосфористые припои

Для пайки алюминия применяют специальные припои (таблица 6).

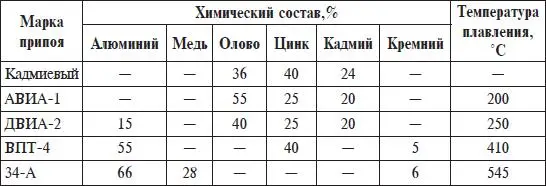

Таблица 6

. Припои для плавки алюминия

При пайке применяют флюсы – материалы, предназначенные для очистки поверхностей спайки. Для мягких оловянистых припоев в качестве флюса используют канифоль или пасту со следующим составом: канифоль – 2,5 %, сало – 5 %, хлористый цинк – 20 %, хлористый аммоний – 2 %, вазелин технический – 65,5 %, вода дистиллированная – 5 %.

Для медно-фосфористых и серебряных припоев в качестве флюса применяют буру в виде порошка или в смеси с поваренной солью.

Состав флюсов для пайки алюминия приведен в таблице 7.

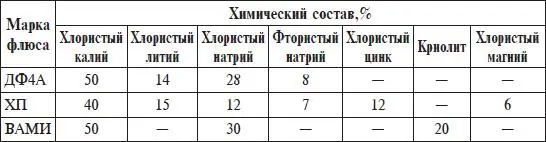

Таблица 7

. Состав флюсов для пайки алюминия

Сплавы высокого сопротивления

Сплавы повышенного удельного сопротивления – константан, манганин, нихром, фехраль, хромаль – применяются для изготовления электронагревательных элементов и катушек сопротивления. Эти сплавы способны длительно выдерживать высокую температуру, имеют большое удельное сопротивление, малую зависимость от температуры.

Магнитные материалы

К магнитным материалам принадлежат: чистое железо, никель, кобальт, магнитные стали и сплавы на основе железа.

Их отличительной чертой является способность намагничиваться под влиянием внешнего магнитного поля.

Все магнитные материалы в зависимости от свойств можно разделить на следующие группы:

а) магнитомягкие материалы, обладающие низкими значениями коэрцитивной силы, высокой проницаемостью и низкими удельными потерями. Эти материалы идут на изготовление сердечников электрических машин и трансформаторов. К данной группе также относятся сплавы с повышенной магнитной проницаемостью – пермаллои;

б) магнитожесткие материалы, обладающие высокими значениями коэрцитивной силы и остаточной индукции. Сплавы этой группы идут на изготовление постоянных магнитов;

в) ферриты – материалы с особыми свойствами, широко использующиеся в радиотехнике, технике связи, вычислительной технике и т. п.

Измерение электрического тока

Электрический ток измеряется амперметром. Если измеряемый ток не превышает пределов измерения данного амперметра, то его можно измерить непосредственным включением амперметра в сеть.

Для измерения больших токов используются шунты на постоянном токе и трансформаторы тока на переменном токе.

При необходимости измерения тока в цепи высокого напряжения (до 10 кВ) без разрыва провода используется трансформатор тока, выполненный в виде клещей.
