Измерение электрического напряжения

Электрическое напряжение измеряется вольтметром. Если измеряемое напряжение не превышает пределов измерения данного вольтметра, то оно может быть измерено путем непосредственного включения вольтметра в сеть.

Для расширения пределов измерения применяют добавочное сопротивление.

Измерение электрической мощности

Электрическая мощность измеряется ваттметром – прибором, имеющим две обмотки: токовую и напряжения.

Шкала ваттметра проградуирована в ваттах или киловаттах.

Лабораторные ваттметры имеют несколько пределов измерения, поэтому их шкала градуируется не в ваттах, а в делениях (указывается число делений). Мощность по прибору определяется формулой:

Р = Са,

где а – число делений, которое указывает стрелка; С – цена деления.

При выбранных для данного измерения номинальных значениях напряжения Uн и тока Iн цена деления Сн.

Расширение пределов измерения на постоянном токе по напряжению производится с помощью добавочных сопротивлений – шунтов. При измерениях на переменном токе расширение пределов производится с помощью трансформаторов тока и напряжения. При этом необходимо соблюдать правильность включения генераторных клемм ваттметра.

Измерение мощности в трехфазных трехпроводных сетях производится с помощью двух однофазных ваттметров, включенных в две фазы.

Расширение пределов измерения производится с помощью трансформаторов тока и напряжения. В этих же сетях для измерения мощности применяется трехфазный ваттметр.

В трехфазных четырехпроводных сетях измерение активной мощности производят с помощью трех однофазных ваттметров или одним трехэлементным ваттметром.

Реактивная мощность в однофазных сетях измеряется с помощью одного ваттметра, включенного по схеме, а в трехфазных – с помощью трех ваттметров.

Измерение сопротивления проводников

Точное измерение сопротивления производится с помощью омметров, мостов и потенциометров.

Приближенное измерение сопротивления на переменном токе производится с помощью трех приборов: амперметра, вольтметра и ваттметра.

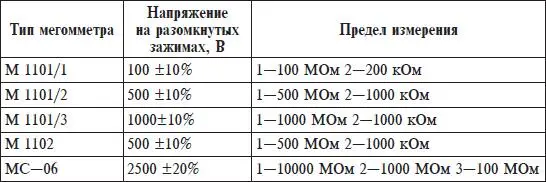

Таблица 8

. Технические данные мегомметров

Измерение сопротивления изоляции аппаратов и электрических машин производится с помощью мегомметров (таблица 8).

Измерение сопротивления заземляющих устройств и грунта производят с помощью измерителей сопротивления МС-08.

В грунт забивают два стальных стержня длиной 0,5 м на глубину 40–45 см и подсоединяют измеритель заземления. После этого переключатель ставят в положение «Регулировка» и, вращая ручку прибора, устанавливают с помощью реостата стрелку прибора на красную отметку. Затем переключатель устанавливают в положение «Измерение» и замеряют величину сопротивления заземления.

Передача электрической энергии осуществляется при помощи материалов, подходящих для этого не только с точки зрения способности проводить электроток, но и с точки зрения чисто технического удобства. Так, многие соли являются проводниками, но они не годятся для изготовления транспортных сетей для электротока.

Рано или поздно вам придется заменять и устанавливать розетки, светильники, ремонтировать участки электропроводки, а то и полностью заменять ее. При проведении работ с электропроводкой необходимо руководствоваться Правилами устройства электроустановок (ПУЭ), содержащих требования по обеспечению в электропроводках пожарной и электробезопасности. В зависимости от этих требований применительно к виду помещения, характеру нагрузки, условиям эксплуатации определяется вид электропроводки, марка провода или кабеля, сечение жил, способ крепления проводов и оконечных устройств, типы соединений, характеристики устройств защиты и т. д.

Для обеспечения требований ПУЭ надо знать существующие типы проводок, схему проводки в квартире, характеристики проводов, принцип работы устройств, входящих в электропроводку, правила монтажа и приемы работ с инструментом, методы поиска и устранения неисправностей. Соблюдение этих правил поможет уберечься от неприятных неожиданностей, связанных с электрической сетью.

Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом и образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам. При креплении в винтовых зажимах алюминий проявляет другой свой недостаток – низкий предел текучести. В результате этого алюминий выскальзывает из-под зажима («течет»), ослабляя контакт. Таким образом, алюминиевые провода, находящиеся в распределительных коробках и других устройствах, где для соединения используются зажимы, требуют периодической проверки и поджатия. Помимо этого, при контакте алюминия с медью образуется гальваническая пара, в которой алюминий, подвергаясь электрокоррозии, разрушается, что ведет к дополнительному ухудшению соединения.
