Г. Клятис - Учитесь сами делать мебель (Сделай сам №02∙1989)

Отпилите и острогайте дощатые заготовки до нужных размеров без припусков и приступите к самой ответственной операции — соединению стенок. Учтите, что малейшая неточность в ящичной вязке может привести к снижению надежности соединения и ухудшению вида ящика. Сначала отметьте на концах заготовок длину шипов (она должна быть равна толщине присоединяемой стопки) и проведите карандашом риски на пластях в кромках (рис. 23).

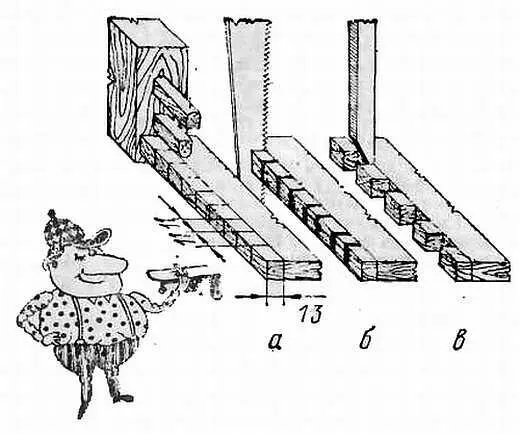

Рис. 23. Подготовка ящичной вязки:

а— разметка рейсмусом; б— запиливание шипов; в— выдалбливание проушин

Затем с помощью рейсмуса сделайте разметку каждого шипа, начиная от верхней кромки, которую во избежание ошибки отметьте каким-нибудь знаком. Так как рейсмусом можно сделать только две риски, а их нужно сделать больше, после каждой пары выдвигайтe пальцы со штифтами для следующих двух рисок, пока не дойдете до самой нижней.

Закончив разметку на всех заготовках, сделайте запилы шипов. Пилите, как положено, рядом с риской с наружной стороны шипов. Важно не перепутать, где шип, а где проушина. Учитывая, что шипу на одной стенке соответствует проушина на другой, смежной, обозначьте, например, крестиками на торцах заготовок те места, которые будут выдалбливаться. Древесину в промежутках между шипами выдалбливайте так же, как сквозные проушины при изготовлении рамки, то есть с двусторонней подрубкой. Если у вас нет долота такой ширины, как промежуток между шипами, можете долбить тем же узким долотом, каким долбили проушины и гнезда у рамки, перемещая его по ширине выдалбливаемого промежутка. Заплечики у крайних сверху и снизу шипов отпилите ножовкой.

После подготовки шиповых соединений произведите пробную сборку стенок ящика. В случае необходимости аккуратно зачистите неровности стамеской или долотом. Если все сделано точно, шипы во всех углах плотно, без зазоров войдут в свои проушины и никакой подгонки не потребуется.

Прежде чем сажать соединения на клей, займитесь дном ящика. Его изготовляют обычно из фанерного листа толщиной до 4 мм и располагают на 3–5 мм выше нижней кромки стенок, чтобы оно не терлось о поддерживающую ящик рамку. Распиливают фанерный лист обыкновенной ножовкой. Во избежание обламывания шпона при пилении нужно во время разметки прорезать шилом на оборотной стороне листа глубокие риски там, где распил проходит поперек волокон (так, как это делалось при распиливании плиты). Для удержания листа можно сесть на него, выпустив отпиливаемую часть за край стола. Строгать кромку листа следует, двигая повернутый рубанок на себя.

Для крепления дна в передней и боковых стенках отбирают канавки — пазы и туда вставляют его края (рис. 24, а ). К задней стенке дно прибивают мелкими гвоздями, для чего эту стенку нужно до сборки ящика дополнительно подстрогать так, чтобы ее низ был на уровне дна. Если у вас нет инструмента для отборки паза (шпунтубеля), можно прикрепить дно к передней и боковым стенкам с помощью тонких деревянных планок. Для этого сначала прибейте планки к дну, а при окончательной сборке ящика прикрутите их мелкими шурупами к стенкам (рис. 24, б ).

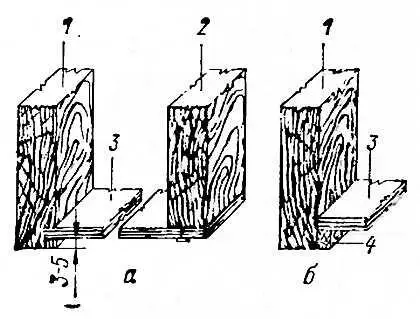

Рис. 24. Крепление дна ящика к стенкам:

а— с отборкой пазов; б— баз пазов; 1— передняя стенка; 2— задняя стенка; 3— дно; 4— крепежная планка

После подгонки заготовки для дна посадите соединения стенок на клей и, когда клей затвердеет, зачистите рашпилем торцы шипов в углах ящика. Для того чтобы торцы шипов не просматривались на передней стенке ящика и не портили ее вида, скройте их при последующей отделке. В заключение закрепите дно и поставьте ручку. Ручка ящика может быть в виде скобы или же и виде кнопки.

Цоколь (рис. 25, а ) представляет собой коробку высотой, как правило, не более 100 мм, связанную из четырех досок-обвязок. При большой длине коробка усиливается через каждые 500–600 мм еще и поперечными средниками. Длину и ширину коробки принимают меньше соответствующих размеров предмета мебели, чтобы образовались свесы над цоколем, делающие мебель более выразительной. Боковые свесы могут быть по 5–6 мм, а передний свес доводится до 50–60 мм, что позволяет подходить к предмету вплотную, не касаясь цоколя ногами. Задний свес должен быть не менее 30 мм, чтобы напольный плинтус не мешал установке предмета вплотную к стене.
