Г. Клятис - Учитесь сами делать мебель (Сделай сам №02∙1989)

При строгании брусков и досок, как и при строгании кромок плит, не допускайте наклона инструмента ни вдоль, ни поперек направления строгания. Строгать нужно до тех пор, пока по всей длине бруска или доски не начнет выходить непрерывная стружка в виде закручивающейся ровной ленты. Это признак выравнивания поверхности. Правильность обработки лицевой пласти проверьте, положив заготовку этой пластью на гладкую поверхность стола. Если она ляжет плотно и не будет качаться при нажиме на ее углы, значит, цель достигнута. Можно переходить на строгание кромок. А чтобы впоследствии отличить лицевую пласть от тыльной, как-нибудь пометьте ее.

Разметку для строгания кромок сделайте на лицевой пласти карандашом по линейке. Расстояние между рисками должно равняться необходимой ширине заготовки. При строгании кромок следите за тем, чтобы между ними и лицевой пластью был прямой угол. Это проверяется угольником.

На остроганных кромках сделайте с помощью рейсмуса разметку для строгания тыльном пласти. Для этого легкими ударами молотка выдвиньте один из пальцев рейсмуса так, чтобы расстояние от штифта до колодки равнялось намеченной толщине заготовки (рис. 16). Затем плотно прижмите колодку к лицевой пласти и продвиньте рейсмус вдоль всей заготовки. При этом штифт прорежет на кромке хорошо видимую риску, параллельную лицевой пласти. Такую же риску прочертите на другой кромке. Теперь можно строгать тыльную пласть сначала шерхебелем, а затем, когда до рисок останется приблизительно 1 мм, рубанком.

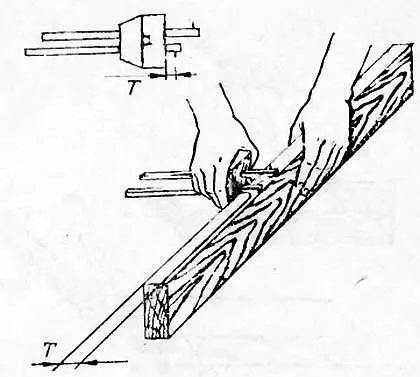

Рис. 16. Разметка толщины заготовки с помощью рейсмуса

Познакомившись с приемами обработки брусков и досок, можно приступить к изготовлению подъящичной рамки для разделочного стола. Рамку собирают из деревянных брусков: контурных и промежуточных, называемых средниками. В вашем случае при размерах рамки 500х445 мм достаточно одного поперечного средника.

Самое сложное в изготовлении рамки — это соединение брусков, или, как говорят, вязка. Наиболее распространенный способ вязки рамки — так называемая шиповая вязка, при которой нарезанный на конце одного бруска выступ — шип вставляется в проушину или гнездо, подготовленные на другом присоединяемом бруске (рис. 17).

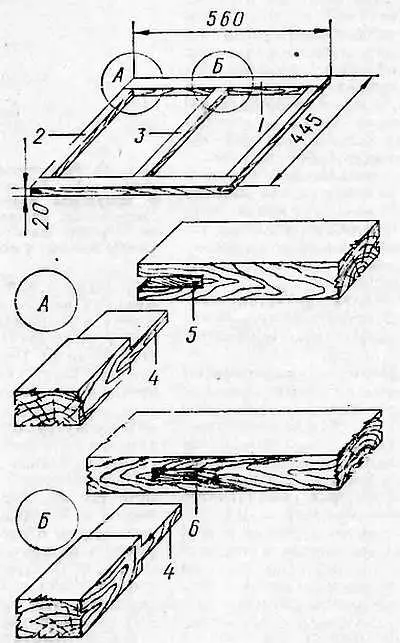

Рис. 17. Рамка с шиповой вязкой:

1— продольный контурный брусок; 2— поперечны контурный брусок; 3— средник; 4— шип, 5— проушина; 6— гнездо

Бруски для рамки подберите таких размеров, чтобы после строгания толщина их была 20 мм, а ширина — 30–35 мм. Длину определите по размерам рамки с припуском 5 мм.

Когда бруски будут распилены и остроганы, разметьте на них шиповые соединения: шипы — на концах поперечных контурных брусков и средников, проушины и гнезда — на продольных брусках. Разложите заготовки в соответствии с их местом в рамке лицевой пластью кверху и пронумеруйте все концы заготовок, чтобы не перепутать их при сборке. Затем отложите на концах брусков длину шипов и проушин, а там, где будет присоединяться средник, — длину гнезда. Длина шипов, проушин и гнезд должна быть равна ширине присоединяемой заготовки. Поэтому разметку длины можно сделать очень просто: наложите одну заготовку на другую в том месте, где будет соединение, и прямо по бруску, как по линейке, проведите на лицевой пласти карандашную риску (рис. 18. а ). С лицевой пласти риску нужно перенести с помощью угольника на кромки, а в местах нарезки шипов — и на тыльную пласть. При правильном переносе последняя риска должна точно сомкнуться с первой.

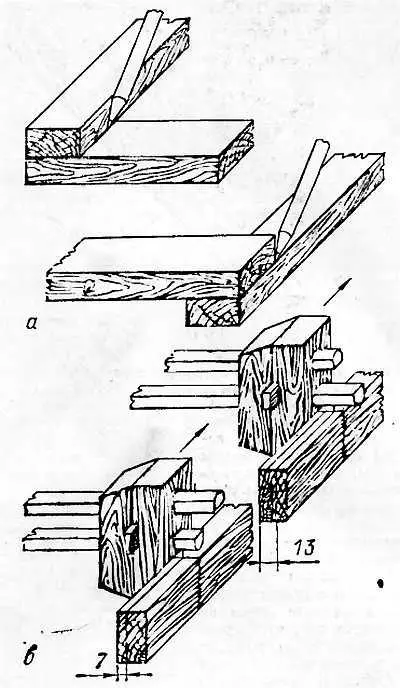

Рис. 18. Разметка шипового соединения:

а— разметка длины шипа и проушины взаимной накладкой соединяемых брусков; б— разметка толщины шипа и ширины проушины (гнезда) с помощью рейсмуса

Затем сделайте разметку шипов по толщине, а проушин и гнезд — по ширине. Толщина шипа и соответственно ширина проушины и гнезда должны быть около одной трети толщины соединяемых брусков и принимаются равными ширине подходящего долота, в данном случае 6 мм Разметку сделайте с помощью рейсмуса (рис. 18, б ). Установите один из его штифтов на таком расстоянии от колодки, на каком шип, проушина или гнездо должны отстоять от лицевой пласти. В вашем случае при толщине бруска 20 мм, шипа 6 мм это расстояние будет равно 7 мм, другой штифт установите так, чтобы он был дальше первого на толщину шипа, то есть отодвиньте от колодки на 13 мм. Прижав рейсмус колодкой к лицевой пласти бруска, прорежьте риски на одной из его кромок (в пределах отмеченной длины шипов, проушин и гнезд) сначала одним штифтом, а затем, развернув колодку, другим. Таким же образом прорежьте риски на второй кромке и на торцах. Важно не перепутать при этом лицевую пласть с тыльной и помнить, что колодку рейсмуса нужно прижимать всегда к одной и той же пласти — лицевой. Иначе возможны искажения в разметке и вязка получится некачественной.
