Г. Клятис - Учитесь сами делать мебель (Сделай сам №02∙1989)

Чтобы упростить соединение царг с ножками, иногда располагают поперечные царги не на одном уровне с продольными, а ниже их. Это позволяет вместо несквозных шипов применять более надежные сквозные. У некоторых предметов мебели, например табуретов и стульев, для придания нужной устойчивости ножки связывают между собой не только царгами, но и дополнительными связями — проножками. Делают их из брусков, располагая на высоте приблизительно 300 мм от пола, и соединяют с ножками с помощью несквозных шипов на клею. При наличии проножек сухари можно не ставить.

Познакомившись с приемами изготовления основных деталей стола, перейдем теперь к изучению способов соединения этих деталей между собой. Самым простым и удобным является соединение деталей на круглых вставных шипах. Шиповое соединенно уже встречалось при изготовлении рамки и ящика. Но там были только цельные шипы, составляющие одно целое с бруском или доской. А здесь шипы совсем другие — вставные.

Круглый вставной шип (шкант) представляет собой деревянный цилиндр диаметром от 0,4 до 0,5 толщины соединяемых деталей и высотой 3–4 диаметра. Концы шипа вставляют в отверстия (гнезда), подготавливаемые в соединяемых деталях. Один конец закрепляется намертво в детали, другой свободно входит в отверстие в присоединяемой детали.

В вашем столе шипы нужно закрепить на поперечных кромках днища и подъящичной рамки для соединения их с боковыми стенками, а также на верхних кромках боковых стенок для соединения их с крышкой (рис. 28). Желательно поставить шипы еще на концах полки, что позволит обойтись без специальных полкодержателей. Четыре шипа нужны для соединения цоколя с днищем и два шипа для ограничения перемещения ящика на подъящичной рамке. Всего вам потребуется 22 шипа. Исходя из толщины соединяемых деталей (16–22 мм) диаметр шипов может быть принят равным 8 мм, высота — 30 мм.

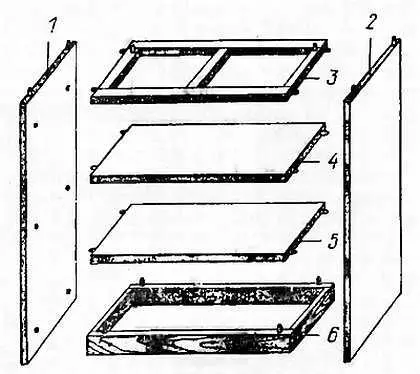

Рис. 28. Детали разделочного стола-шкафа со вставными шипами:

1и 2— боковые стенки; 3— подъящичная рамка; 4— полка; 5— днище; 6— цоколь

ЭТО ПОЛЕЗНО ЗНАТЬ

Облегчить и ускорить изготовление круглых вставных шипов поможет несложное приспособление. Можно, например в незакаленной стальной пластине толщиной 1,5–2 мм пробить (несверлить!) отверстие необходимого диаметра и образовавшийся заусенец с внешней стороны заострить напильником. Для получения шипа достаточно «прогнать» с помощью молотка деревянный брусочек через это отверстие.

Вставные шипы изготовьте сами. Для этого понадобятся небольшой обрезок бруска, желательно из древесины лиственных пород, например из березы, и напильник с крупной насечкой — рашпиль. Разметьте на бруске карандашом линии распила на 22 одинаковые призмы с квадратным основанием. Высота призм должна быть на 10 мм больше высоты шипа, а ширина грани (с учетом пропила) — на 2 мм больше диаметра шипа. Зажмите обрезок в тисках и распилите его по разметке. Теперь поочередно нажимайте каждую призму в вертикальном положении так, чтобы она входила в тиски на 8–10 мм. и обтачивайте выступающую часть рашпилем, начиная с ребер призмы, до тех пор, пока она не превратится в цилиндр намеченного диаметра. Проверку диаметра производите с помощью тонкой дощечки, в которой предварительно просверлите сквозное отверстие диаметром, равным диаметру шипа. На шип дощечка должна надеваться не очень туго, но и не слишком свободно.

ЭТО ПОЛЕЗНО ЗНАТЬ

При сверлении глухих отверстий их глубину можно абсолютно точно выдержать с помощью деревянной втулки, плотно надетой на сверло до упора в патрон, сверло, естественно должно выступать из втулки на расстояние, равное глубине отверстия. Особенно эффективно применение подобного приспособления при сверлении глухих отверстий с помощью электрической дрели.

Получив шип нужного диаметра, снимите рашпилем круговую фаску на его верхнем конце (это нужно, чтобы удобнее вставлять шип в гнездо) и, не разжимая тисков, спилите шип под самое основание. В тисках должна остаться только необточенная часть, высота которой как раз и прибавлялась к высоте шипа при разметке. Можно изготовить шипы и без отхода, не увеличивая их разметочной высоты. Для этого после обточки шипа следует вынуть его из тисков и обстрогать ножом или стамеской необработанную часть.
