У конька, да и на ребрах коньковая черепица должна стать так (рис. 16, в, г, ж, и ), чтобы перекрыть ряды черепиц на смежных скатах не менее чем на 40…60 мм. На ребрах для этого придется окалывать выступающие углы крайних в рядах черепиц. И здесь все придется делать в основном по месту, не забывая, что в каждый раструб коньковой черепицы должен попасть выступ предыдущей коньковой черепицы.

Раствор для коньковой черепицы выполняет две функции. Первая, но не непременная заключается в том, чтобы создать такую форму «спинки», с которой черепице будет трудно соскользнуть. Ведь черепица еще и приклеивается раствором. На это и рассчитывают, когда коньковую черепицу не прикручивают за шип к обрешетке (рис. 16, з ). Чтобы эта масса раствора частично не вытекла на чердак, между крайними к коньку брусьями обрешетки прибивают две доски (рис. 16, и ) под углом 90° друг к другу. Вторая функция раствора — закрыть щели между коньковой черепицей и черепицей верхних рядов скатов (рис. 16, к ). Здесь раствора должно быть столько, чтобы вода его не омывала. То есть растворный шов следует делать с вогнутостью, а не с выпуклостью, которую можно увидеть между кирпичами кладки стен дома.

Нередко отсутствует даже самодельная коньковая черепица. Ее заменяют двумя досками, сбитыми у торцов под углом 90°. Понятно, что эти доски должны перекрывать оба крайних ряда черепицы. А также их прибивают или прикрепляют к прогону (рис. 16, л ) или брусьям обрешетки. Поверху доски перекрывают полосой листовой кровельной стали, согнутой также под углом 90°. Полосу кладут на щель между досками и делают с напуском над продольными нижними краями этих досок. Саму полосу прибивают к доскам прокрашенными или оцинкованными гвоздями, под шляпки которых кладут резиновые или кожаные шайбы. Эту полосу можно также делать из алюминиевого, медного или латунного листа и даже из линолеума. Доски перед покрытием нелишне проолифить. По продольным краям полосы желательно отогнуть капельники (рис. 16, л ), которые устранят проникновение влаги к доскам.

На четырехскатных крышах четыре ребра подступают к коньку. В месте сопряжения каждого из концов конька с двумя ребрами на растворе ставят металлический зонт, напоминающий треугольную пирамиду (рис. 16, м ). Чтобы зонт не свалился, к нему или приклепывают лапки, или прикрепляют проволоку. Эти элементы крепления замоноличивают в раствор. При отсутствии зонта места сопряжения черепиц заливают раствором.

Разжелобки, называемые еще ендовами, на черепичных крышах, например, пятискатных домов выкладывают из картин, изготовленных из листовой кровельной стали. Если листы не оцинкованные, то перед соединением в картины их следует окрасить масляной краской.

Обрешетку в разжелобке делают сплошной (рис. 17а) и перед укладкой стальных листов, сведенных в картины, проолифливают. В сечении разжелобок должен представлять как бы корыто.

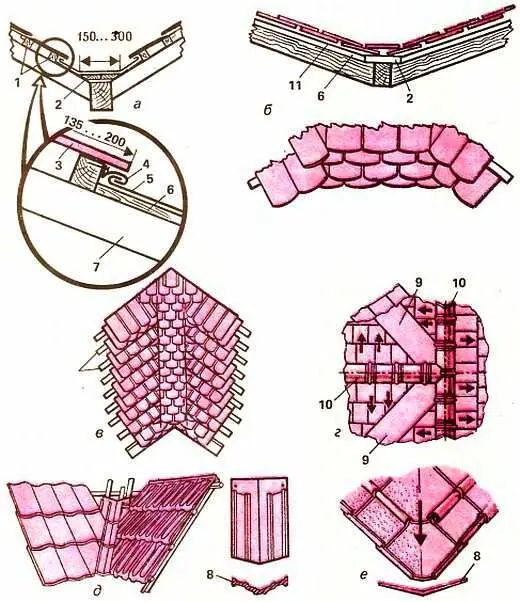

Рис. 17. Разжелобки черепичных кровель:

а — сечение разжелобка из листовой кровельной стали; б , в — сечение и вид сверху разжелобков, выложенных плоской черепицей; г — расположение разжелобков на стыке двух коньков крыши; д , е — выложены специальными черепицами для разжелобков; 1— брусок обрешетки; 2— доски толщиной 40–45 мм; 3— черепица; 4— кляммера; 5— кровельная листовая сталь; 6— доска толщиной 25 мм; 7— стропило; 8— черепица для разжелобков; 9— разжелобок, 10— конек крыши; 11— рубероид

Конечно, вместо листового металла, особенно когда уклон превосходит 40, можно конструировать разжелобок и из черепиц, подложив рубероид. Но это слишком трудоемкое дело, ибо на металлический разжелобок крайние черепицы рядов выходят углами. Натягивают шнур параллельно оси разжелобка и по шнуру намечают излишние части черепиц. Окалывают эти излишки из расчета, чтобы черепицы перекрывали металлическую границу разжелобка на 135…200 мм. При этом ширина свободного от черепицы лотка должна находиться в пределах 150…300 мм. Чем величественнее скаты крыши по сторонам разжелобка, тем просторнее необходим и лоток.

Нельзя поверхность разжелобка по обрешетке даже с подкладкой рубероида покрывать одним раствором. Этот раствор зимой промерзает, и при оттаивании на нем возникают трещины.
