Пазовые штампованные ленточные черепицы, чтобы не получить смежных вертикальных швов, укладывают в каждом ряду со смещением на полчерепицы (рис. 11, 12). Следовательно, если один ряд состоит из целых черепиц, то предыдущий и последующий начинаются и заканчиваются половинками черепиц. Поэтому эти половинки получают или заранее формовкой, или путем разрезки целых черепиц.

Рис. 11. Укладка пазовой штампованной черепицы:

а — от карниза; б — закрепление на обрешетке; в — стандартной; г — со ступенчатым фальцем; д — у конька; е — у фронтона; 1— стропило; 2— брусок обрешетки; 3— проволока; 4— дополнительная доска; 5— гвоздь; 6— прижимная планка; 7— ветровая доска

Рис. 12. Укладка пазовой ленточной черепицы:

а — от карниза; б — закрепление на обрешетке; в — у фронтона; г — у конька; 1— стропило; 2— брусок; 3— проволока; 4— дополнительная доска; 5— гвоздь; 6— прижимная планка; 7— ветровая доска

Раствор для укладки и промазки швов между черепицами может состоять по объему из нескольких компонентов, приведенных в табл.4. Каждый из компонентов перед смешиванием следует просеять.

Воду добавляют в раствор в таком количестве, чтобы соблюсти определенную консистентность. Например, раствор для укладки коньковой черепицы должен не расползаться и в то же время охватывать без труда внутреннюю вогнутую поверхность этой черепицы. Есть растворы, составленные и по массе: 1 кг цемента; 3 кг сухого песка; 0,5 кг воды.

Цемент в растворе ведет к излишнему упрочнению смеси, что, в частности, препятствует отделению черепицы при ремонте. Кроме того, в таком растворе после высыхания появляются волосяные трещины, которые вызывают выкрашивание промазки. Для устранения данного дефекта в раствор добавляют волокнистый материал (шерсть домашних животных, сечку тонкой и мягкой соломы, размельченные пеньку, лен и т. п.). Побелка не предохраняет шов от выкрашивания, другое дело промазка его масляной краской.

В некоторых книгах по кровельному делу рекомендуется промазывать швы между черепицами со стороны чердака. А если это касается вновь построенного дома из бревен, то не ранее чем через 3…4 месяца после покрытия крыши черепицей, чтобы успела произойти осадка стен. Но это ведет к нарушению естественной вентиляции чердака, ибо специальные трубы для проветривания, учитывая характер кровли, обычно не устанавливают (рис. 13, а ). Возникающий на поверхности черепицы со стороны чердака конденсат стекает на обрешетку и способствует ее разрушению (рис. 13, б ).

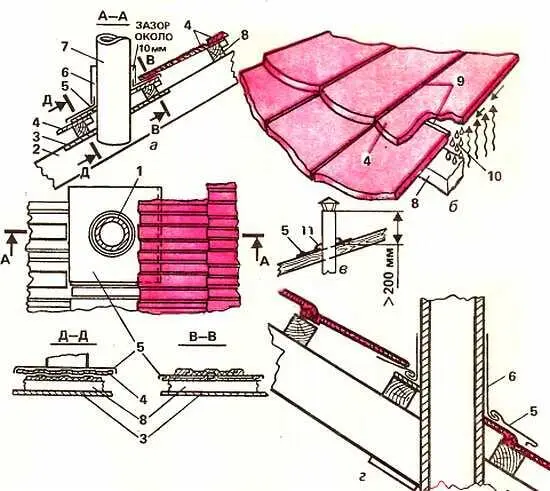

Рис. 13. Вентиляция чердака:

а — тугое прокрашенное соединение обоймы и воротника; б — промазка швов раствором; в — пропайка или проклейка стыка воротника и обоймы; г — соединение обоймы и воротника одинарным лежачим фальцем; 1— уплотнение; 2— стропило; 3— доска-фиксатор; 4— черепица; 5— обойма; 6— воротник; 7— вентиляционная труба; 8— брусок обрешетки; 9— раствор; 10— конденсация паров; 11— пропайка

Иногда при укладке черепицы ее продольные ребра окунают в раствор. Между смежными черепицами закрывается щель, что ведет к вышеизложенному дефекту. Введение дополнительного раствора в рядовую черепицу ко всему еще увеличивает общий вес кровли.

Во всяком правиле есть исключение. В данном случае оно касается плоской ленточной черепицы, названной «бобровый хвост» (рис. 14).

Рис. 14. Укладка плоской ленточной черепицы:

а — однослойная; б , в — проволочные кляммеры; г — кляммера из металлического листа; д — комбинированная кляммера; е , ж — установка комбинированных кляммер; з , и — проволочная кляммера и ее установка; к , л — двухслойная укладка черепицы; м — зубчатая укладка; н — чешуйчатая укладка; о — венечная укладка; п — действие ветра на венечную укладку; р — стопорение черепицы по фронтонному свесу; 1— кобылка; 2— уравнительный брус; 3— кляммера; 4— ветровая доска
