1 ...7 8 9 11 12 13 ...59 В прошлом изготавливали специальные черепицы для устройства разжелобков (рис. 18, д, е ).
Тяга в трубе во многом зависит от расположения ее на крыше. Высота оголовка трубы по отношению к коньку крыши должна быть не менее, чем показано на рис. 18, а . Тогда задувание в печь будет исключено при использовании допустимого топлива. Листва, дровяная крошка и т. п. препятствуют полному сгоранию топлива.
Бруски обрешетки в месте прохода дымовой трубы вырезаются (рис. 18, б ) так, чтобы между ними и наружными стенками трубы оставался зазор не менее 100 мм. Несмотря на этот зазор, все примыкающие к дымовой трубе бруски обматываются вымоченными в глине полосами войлока или мешковины. Проволокой или вбитыми в обрешетку гвоздями их закрепляют. При этом под шляпки гвоздей подкладывают металлические шайбы, которые исключают покрытия прорыв шляпкой гвоздя.

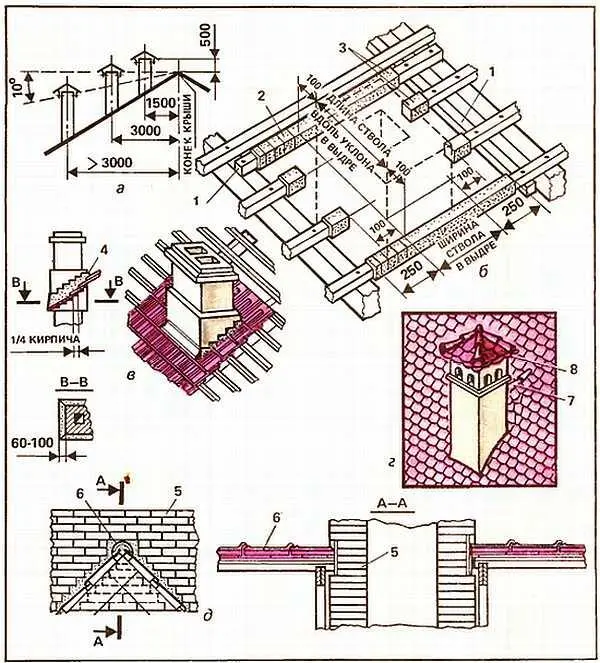

Рис. 18. Детали обделки черепицей дымовых труб:
а — высота дымовой трубы в зависимости от расстояния до конька крыши; б — обрешетка вокруг кирпичной трубы; в , г — труба на скате крыши; д — труба проходит через конек крыши; 1— дополнительный брусок; 2— проволока; 3— мешковина; 4— раствор; 5— труба; 6— конек крыши; 7— «плуг»; 8— колпак, крытый черепицей
На ослабленные вырезкой бруски ляжет значительная нагрузка черепиц. Поэтому консольно выступающие концы брусков более чем на 180…220 мм соединяют дополнительными брусками или планками так, чтобы последние были присоединены к цельным брускам обрешетки (рис. 18, б ).
Когда дымовую трубу выводят над поверхностью ската кровли, то в ее кладке устраивают ступеньки в 1/4 кирпича. Прямая линия, проведенная по уступам ступеней, должна быть параллельна уклону ската крыши. Возникшие полости под уступами ступенек, а также в местах, параллельных коньку кровли, позволяют вдвинуть черепицы в «тело» дымовой трубы, да еще и опереть на ее нижнее утолщение. Остается перекрыть лишь щели, возникшие между черепицей и стволом дымовой трубы в полости, обычно называемой выдрой (рис. 18, в, д ).
Эти щели могут быть предварительно заслонены подворотниками из кровельной стали, на которые кельмой набрасывают раствор. Этому раствору придается форма воротника, улегшегося на черепицу уширенной частью. Часть воротника, обращенная к коньку, должна принять форму плуга, что исключит застаивание воды (рис. 18, г ).
В местах примыкания черепичной кровли пристройки к вертикальным стенам для создания герметичных соединений возможно несколько вариантов. Первый и, пожалуй, самый простой — это оставить в кладке узкую полость (рис. 19, а ), в которую можно бы было вдвинуть верхние края подступающего к стене ряда черепиц. То же допустимо, когда скат кровли не начинается у стены, а обращен к ней перпендикулярно. Не излишне напомнить, что каждую из черепиц, входящих в полость, следует привязать проволокой за шип к гвоздю, вбитому в брусок. Возникшую в полости щель замазывают раствором таким образом, чтобы текущая по стене вода попадала не на раствор, а прямо на плоскость черепицы. То есть раствор должен быть скрыт в полости. Для чего ее придется делать глубиной, скажем, 30…50 мм и такой ширины, в которую вошел бы конец, например, подходящей кельмы.

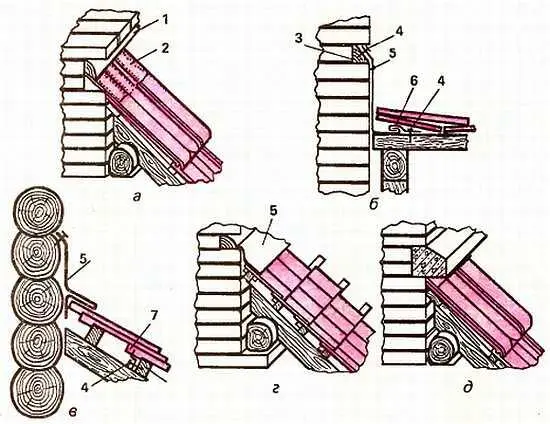

Рис. 19. Премыкание черепичной кровли к вертикальной стене:
а — когда в кладке оставлена полость; б — когда в кладку введена закладная рейка; в — когда имеется бревенчатая стена; г — когда в кладку заложен и замоноличен фартук; д — когда в стене козырек; 1— раствор; 2— пазовая штампованная черепица; 3— закладная рейка; 4— гвоздь; 5— фартук; 6— кляммера; 7— шип плоской черепицы; 8— брусок
При втором варианте уплотнения между стеной и черепичной кровлей также оставляют в кладке полость. Но в нее заводят и закрепляют брусок со скошенным углом (рис. 196). К нему прибивают верх фартука. Низ фартука будет зависеть по форме от того, как ряд или ряды черепиц будут подходить к стене. Кляммеру с фартуком соединяют одинарным лежачим фальцем.
