Если эту черепицу на кровле укладывают в один слой, то вода, стекая по закруглению «бобрового хвоста», как раз попадает в щель между двумя низлежащими черепицами. Поэтому здесь без промазки швов нельзя обойтись (рис. 13, б ). Намного менее вероятно проникновение воды, когда плоскую черепицу укладывают в два слоя (рис. 14, к, л ) или чешуйчато (рис. 14, и ). Хотя один из способов двойного покрытия плохо противостоит ветровому давлению (рис. 14, а ). Этот способ именуется венечным, и при нем снова не избежать применения раствора для склеивания черепиц. Это приклеивание может заменить использование кляммер (рис. 14), которые представляют собой полоски, нарезанные из тонколистовой кровельной стали. Кляммеру перегибают пополам и прибивают гвоздем к обрешетке. Один отворот кляммеры кладется на черепицу после отгиба, второй — на смежную черепицу. Верхний ряд черепиц прижимает отгибы кляммер. Приблизительное перекрытие черепиц друг другом при уклоне до 35° можно рекомендовать в пределах 100 мм, при уклоне свыше 30° — 80 мм.

Укладку любого типа черепицы начинают, находясь на чердаке дома. Первый ряд черепицы должен образовать карнизный свес. Этот ряд ложится своими нижними половинами на приподнятый край обрешетки (рис. 8, 11, 12). Высота приподнятая по отношению ко всей плоскости обрешетки данного ската равна толщине черепицы. Верхние половины первого ряда черепиц, зацепленные за шип, оказываются на брусе, находящемся в общей плоскости обрешетки. Так как ряды черепицы укладывают по направлению от карниза к коньку, то нижние половины черепиц в рядах будут уложены на верхние половины черепиц предыдущего ряда. Чтобы каждая черепица не стала по отношению к другим черепицам «сикось-накось», ее устанавливают по шнуру, ватерпасу или угольнику (рис. 10). Тогда горизонтальные щели или швы будут параллельны коньку и карнизному свесу. Если окажется, что черепица не становится по этому правилу «в строй», то ее подтесывают кирочкой или заменяют на другую. Щели вдоль каждого ската тоже должны быть параллельны друг другу и фронтонному свесу, если он есть.

Вот почему так важно, чтобы после формовки черепица сохранила заданные размеры.

Для укладки следующих рядов после ряда карнизного свеса приходится выбираться на обрешетку и садиться на нее. С чердака или извне черепицу подает помощник (рис. 15).

Рис. 15. Леса

Соблюдайте при работе на кровле ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ! Привязывайтесь! Используйте накладные лестницы. Черепицы вдоль карнизного и фронтонных свесов крепятся все, как одна, проволокой через шипы к гвоздям, специально забитым (рис. 12, б ) в удобных местах обрешетки. Остальную рядовую черепицу фиксируют в зависимости от уклона крыши обычно под углом более 45°.

Укладку коньковой черепицы начинают не на крыше, а предварительно на ровной площадке почвы или на доске. Подогнав черепицы друг к другу, натягивают над ними шнур, натертый мелом, так, чтобы отбить продольную линию по серединам всех черепиц. Причем длина ряда черепиц должна совпадать с длиной места, где производится установка коньковых черепиц. И здесь тоже натягивают шнур, по которому и ведут укладку. Чтобы не спутать взаимно подогнанные черепицы, их пронумеровывают перед «рассыпанием» ряда.

Если коньковую черепицу начинают устанавливать с ребер четырехскатной крыши, то в таком же положении по отношению к раструбу черепицы ее продолжают «гнать» и по коньку (рис. 16, а, б ). Эту черепицу обязательно фиксируют на предназначенном месте раствором и проволокой за шип (рис. 16, в, г, д ). Но стандартизованная отечественная коньковая черепица не имеет шипа. Это приводит к сдвигу черепиц на коньке и ребрах (рис. 16, е ) в процессе эксплуатации крыши. Поэтому при самодельном изготовлении коньковой черепицы в матрицах предусмотрите углубление для формовки шипа на внутренней вогнутой поверхности этой черепицы.

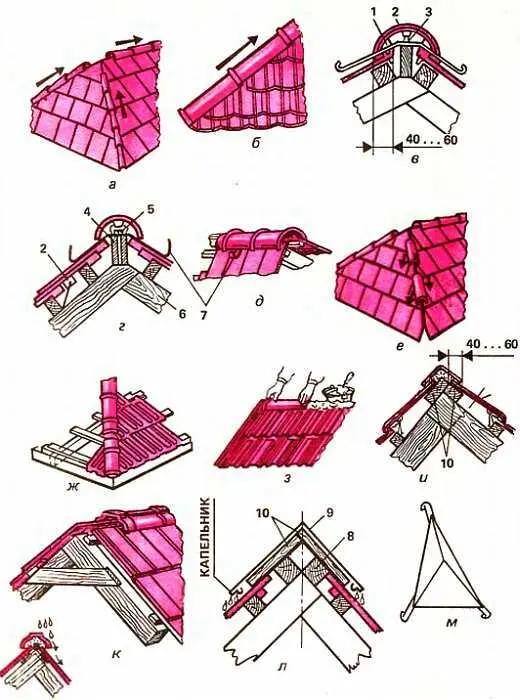

Рис. 16.Укладка коньковой черепицы:

а , б — направление; в , г , д — крепление; е — сдвиг не закрепленных проволокой черепиц; ж — перекрытие коньковой черепицы в рядах; з — «спинка» из раствора для «приклеивания» черепицы; и — основание для раствора под коньковой черепицей; к — разделка растворного шва между коньковыми и рядовыми черепицами; л — замена коньковой черепицы; м — металлический зонт; 1— раствор; 2— шип черепицы; 3— проволока; 4— коньковый брус; 5— болт; 6— стропило; 7— скоба для укрепления накладной лестницы; 8— дополнительный брусок; 9— металлическая полоса; 10— доски
