Принцип соединения деталей углового крепления на ус такой же, как при угловом несквозном креплении на шип. Несквозное соединение на ус остается невидимым для глаза. Для крепления можно использовать круглые или плоские шипы. При выборке древесины под шипы необходимо обязательно делать гнезда немного больше самих шипов, чтобы потом заготовки можно было легко соединять между собой.

Все шиповые соединения выполняются на клею. Они бывают концевыми, угловыми и ящичными. Вариантов таких соединений может быть очень много (рис. 29).

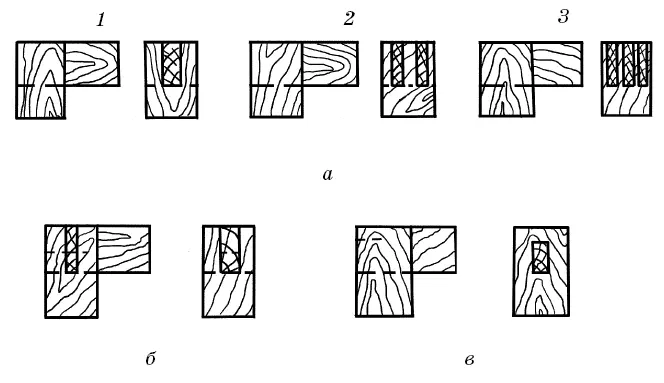

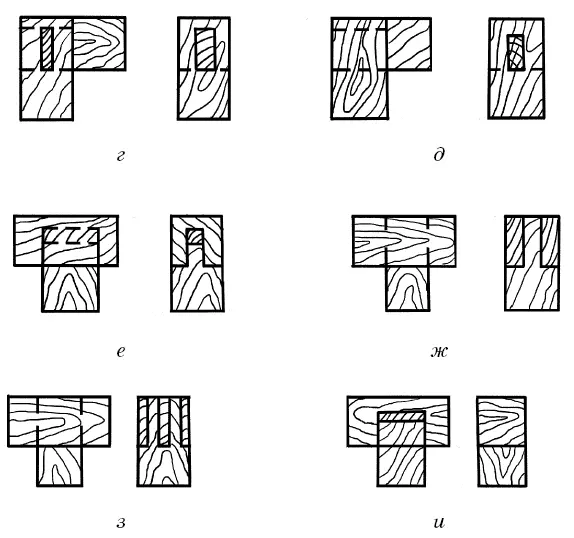

Рис. 29. Угловые шиповые соединения: а – открытое сквозное (1 – одинарное, 2 – двойное, 3 – тройное); б – несквозное с полупотемком; в – сквозное с полупотемком; г – несквозное с потемком; д – сквозное с потемком; е, ж – серединные несквозные и одинарные; з – серединное двойное; и – серединное

Так, можно делать угловые концевые соединения со сквозным шипом, с несквозным шипом впотемок, которые применяются при вязке брусьев створок, фрамуг, форточек, дверей и т. п. В каждом конкретном случае используется тот или иной тип крепления. При строительстве дома или при возведении крыши используются специфические типы соединения: угловая врубка и врубка в лапу.

Угловая врубка также относится к угловым типам креплений, ведь здесь детали по отношению друг к другу находятся под определенным углом. Различается два типа такого соединения в зависимости от величины угла.

Бывает угол между деталями, не превышающий 45°, или меньше. В этом случае древесина вытесывается со вставной деталью, а затем под нее подгоняется поверхность основания (рис. 30).

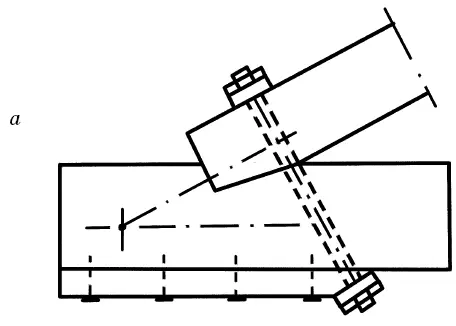

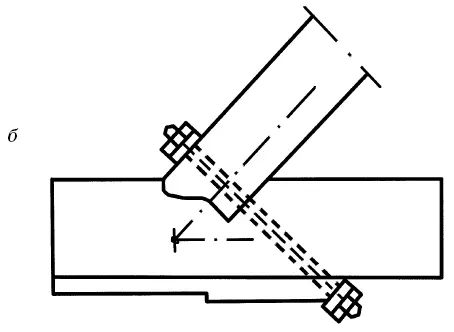

Рис. 30. Виды угловой врубки: а – I тип с углом между деталями 45° и меньше; б – II тип с углом между деталями 45° и больше

Бывает угол больше 45° между соединяющимися деталями. Здесь врубка делается иначе: выполняются детали с двумя плоскостями, расположенными под разными наклонами к первоначальной поверхности основания.

Врубка в лапу используется только при строительстве сруба стен дома или колодца. Такое крепление обладает большой прочностью, поэтому зачастую не требует дополнительных крепежных деталей. Но иногда встречаются усложнения конструкции в виде накладок. Для врубки обтесывается конец бревна в форме куба, затем делятся его стороны на 8 частей. Далее из куба на торцевой поверхности вырубается трапеция, одно основание которой составляет 6 частей, а другое – 4. Лапа со стороной вдоль волокон должна иметь форму трапеции, суженной к основанию бруска. Возле бруска толщина такой трапеции составляет 2–3 части, а с торца – 6 частей (рис. 31).

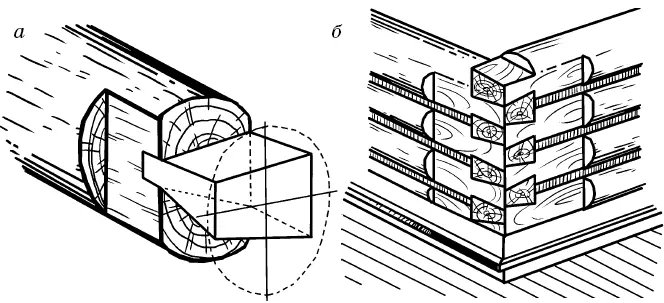

Рис. 31. Врубка в лапу: а – схема подготовки бруска; б – вид сруба с креплением в лапу

Бывает вырубка бревен и брусьев для соединения в обло и в чашу (рис. 32).

Т-образное соединение деталей выглядит так, что после закрепления деталей вставная деталь словно вырастает из массива другой.

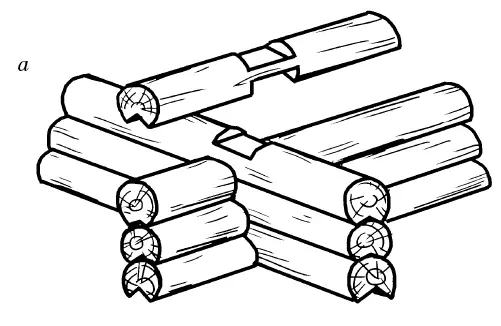

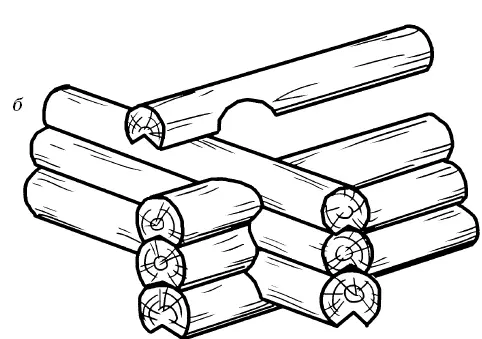

Рис. 32. Виды соединения (сопряжения) рубленых стен: а – в обло; б – в чашу

Такой тип соединения используется при сопряжении лаг перекрытий и перегородок с обвязкой дома. Угол соединения деталей – 90°. Изменение угла дает непрочное соединение.

Разновидностей Т-образного соединения много, но чаще всего используются два типа – с потайным косым шипом «ласточкин хвост» и с прямой ступенчатой накладкой.

В первом случае используется потайной шип трапециевидной формы, который вставляется с одной из сторон балки. Во втором случае для крепления используется ступенчатая прямая накладка (рис. 33).

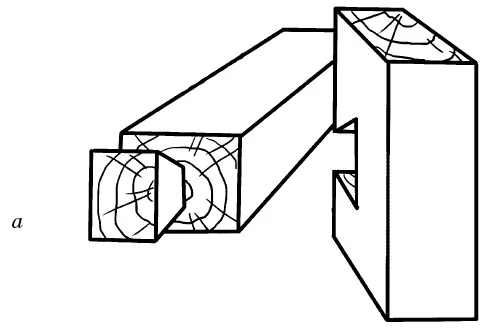

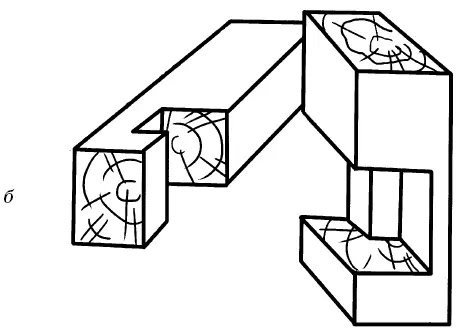

Рис. 33. Типы Т-образных соединений: а – с потайным косым шипом «ласточкин хвост»; б – с прямой ступенчатой накладкой
