Боковые соединения на вставную рейку отличаются тем, что в каждой детали на боковой стороне имеется паз по всей длине, в который вставляется соединяющая рейка. Если на боковых сторонах будет снята четверть и детали будут крепиться с их помощью, то соединение будет называться боковым в четверть.

Бывает соединение боковое в паз и гребень, которое имеет несколько типов в зависимости от качества гребня. Паз может быть треугольным или прямоугольным. При устройстве паркета обычно используется треугольный паз, а при составлении полотна для двери – прямоугольный.

Соединение боковое внахлестку выполняется следующим образом: под нижнюю планку кладется тонкая рейка, после чего верхний боковой край детали закрепляется гвоздями; затем устанавливается следующая планка так, чтобы ее нижний край выступал на 1/4 толщины планки, и также закрепляется несколькими гвоздями. Такой тип соединения используется в устройстве внешних стен здания или крыши, поскольку он способствует лучшему стеканию дождевой воды с поверхности и обеспечивает надежную защиту покрытия от разрушающего воздействия атмосферных явлений.

Боковое соединение с перекрытием используется в качестве декоративного приема. Кроме того, изделие, выполненное с помощью такого соединения, дает звукоизоляцию и теплоизоляцию.

Выполняется соединение следующим образом: сначала через промежуток, равный половине ширины планки, настилается первый ряд деталей; затем сверху на детали устанавливается второй ряд, который закрывает пустоты.

Сплачивание с наконечником чаще всего применяется для соединения сразу нескольких деталей в одно целое (рис. 25).

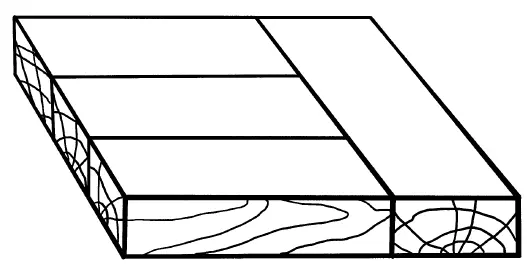

Рис. 25. Сплачивание нескольких деталей с наконечником

Для этого требуется сделать одинаковые выемки с боковой стороны одиночной детали и с торцевой стороны соединяемых деталей. Этот метод применяется при составлении паркетных полов. При сборе деталей в щиты для крепления торцов используются наконечники в паз и гребень со вклейкой или наклейкой рейки (рис. 26).

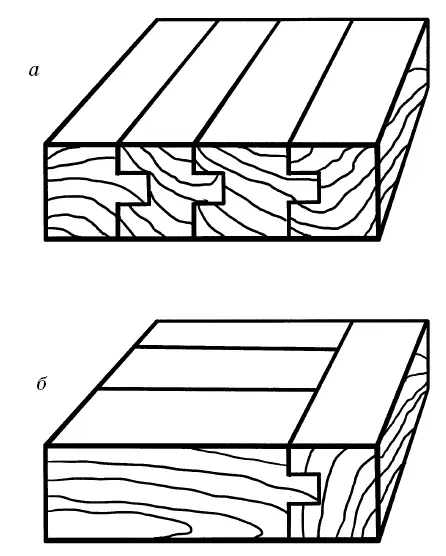

Рис. 26. Типы соединения досок в щиты: а – с наконечником в паз; б – с наконечником в гребень

Обе эти конструкции требуют дополнительного закрепления клеем, также используются шпонки.

Такие соединения используются в креплении оконных, дверных блоков, парниковых рам, элементов скамеек, качелей и пр. Сплачиваемые детали угловых соединений располагаются по отношению друг к другу строго под углом в 90°. Бывают угловые соединения на шип и на ус, а также Т-образные и L-образные. Последние (они также носят название концевых) имеют множество вариантов: от самого простого (вполдерева) до очень прочного – на тройной шип (рис. 27).

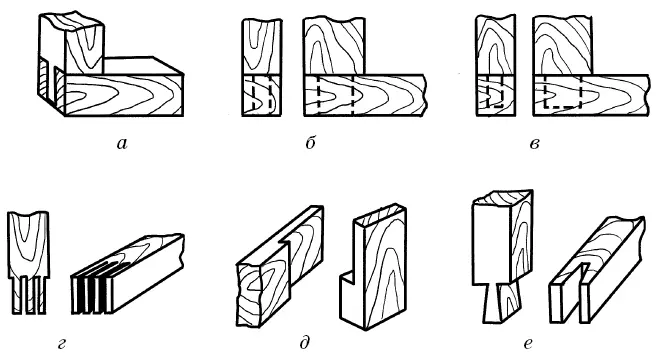

Рис. 27. Виды угловых концевых соединений: а – с одинарным открытым сквозным шипом; б – с одинарным сквозным потайным шипом впотемок; в – с одинарным глухим шипом впотемок; г – с тройным открытым сквозным шипом; д – в прямую накладку вполдерева; е – в сквозной «ласточкин хвост»

Угловые соединения на шип имеют в своей конструкции 1–3 шипа. У несквозного соединения шиповое крепление делается в середине деталей и внешне остается невидимым.

Для этого внутри заготовок выполняются небольшие углубления под шипы с дополнительной длиной для клея. Угловые соединения на ус имеют свою особенность: стороны деталей, соединяющихся между собой, должны быть срезаны под углом в 45°. Крепления на ус могут быть сквозными, когда видно сплачивание, и несквозными, когда крепление зафиксировано внутри деталей.

Сквозное соединение на ус может быть с 1–3 шипами (рис. 28).

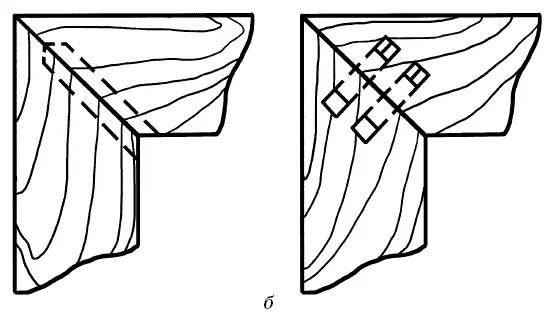

Рис. 28. Виды углового соединения на ус: а – сквозное; б – несквозное
