В торцевых соединениях преимущественно используется метод наращивания, когда все детали скрепляются между собой в торцевой части с увеличением длины целой детали. Тип крепления может быть различным и давать различный результат: выдерживать большие нагрузки при сжатии, растяжении или изгибе. Доска, полученная наращиванием, во многом превосходит по прочности обычную целую доску.

Совет мастера

Для дополнительного крепления больших брусьев, которые применяются в строительстве дома, можно использовать металлические или деревянные крепежные детали: выдолбленные или вставные деревянные шипы, металлические хомуты или обмотку толстой проволокой, крепление болтами и пр.

Торцевые соединения деталей, которые дают высокую сопротивляемость сжатию, имеют различную конструкцию (рис. 21). Общее в их конструкции – каждый брусок имеет и накладку, и паз, которые делаются равными по толщине и длине. Бывает наращивание с прямой и косой накладкой.

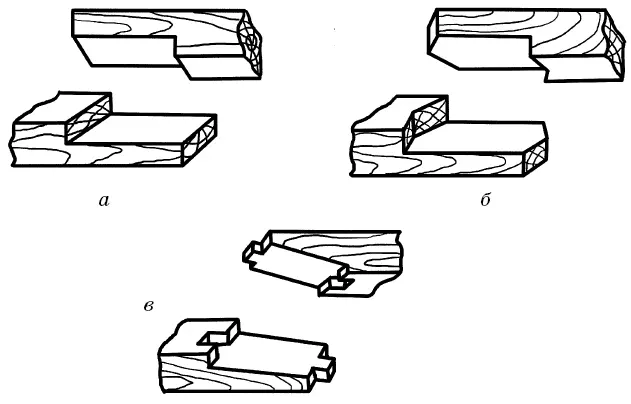

Рис. 21. Торцевые соединения, которые сопротивляются: а – с прямой накладкой вполдерева; б – с прямой накладкой со стыком в тупой угол; в – с косой накладкой со стыком в шип

Торцевые соединения деталей, которые дают высокую сопротивляемость растяжению, содержат в основе своей конструкции накладку в замок (рис. 22). При выполнении этого соединения сначала чертится накладка, затем на одной детали делается паз, а на другой – выступ. Такой замок позволяет прочно соединить обе половины. Этот тип соединения может быть выполнен с прямой или косой накладкой. Для придания большей прочности конструкции можно использовать клей, гвозди и шурупы.

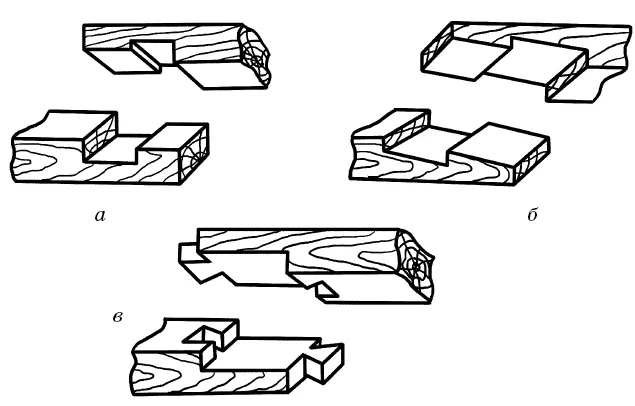

Рис. 22. Торцевые соединения, которые сопротивляются растяжению: а – в прямой накладной замок; б – в косой накладной замок; в – с прямой накладкой со стыком в шип («ласточкин хвост»)

Торцевые соединения, которые дают высокую сопротивляемость изгибу, в своей основе содержат накладку с косым или ступенчатым стыком (рис. 23).

Соединения с прямой накладкой вполдерева с косым стыком выполняется так, что торцевые стороны обеих деталей срезаются под острым углом. При выпиливании торцов необходимо очень точно выверять угол среза.

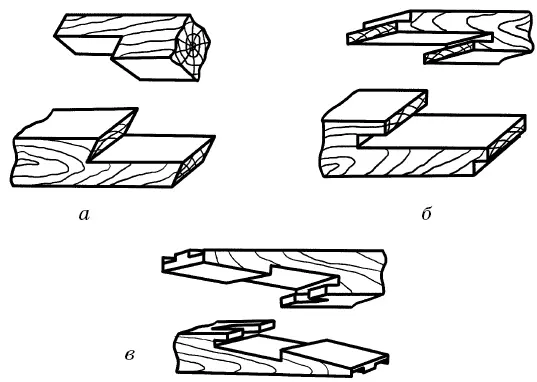

Рис. 23. Торцевые соединения, которые сопротивляются изгибу: а – с прямой накладкой вполдерева с косым стыком; б – с прямой накладкой вполдерева со ступенчатым стыком; в – с косым накладным замком с клиньями и со стыком в шип

Соединения с прямой накладкой вполдерева со ступенчатым стыком характеризуется тем, что на торцевых сторонах деталей делаются небольшие пазы и шипы. Соединения с косой накладкой используются редко, хотя по прочности не уступают соединениям с прямой накладкой.

Обычно здесь используется метод сплачивания (рис. 24). Боковое соединение применяется в устройстве дверей или ворот, потому что оно отличается большой прочностью.

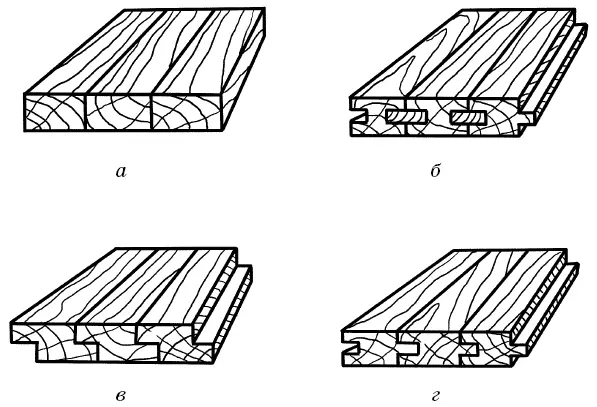

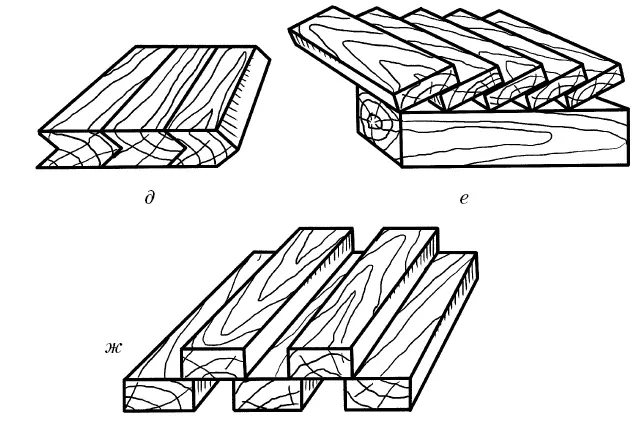

Рис. 24. Виды боковых соединений: а – на гладкую фугу; б – на вставную рейку; в – в четверть; г, д – в паз и гребень (с различными формами паза и гребня); е – внахлестку; ж – с перекрытием

Для дополнительного укрепления деталей в большом массиве изделия используются поперечные скрепляющие доски или щиты.

Бывает боковое соединение деталей, выполненное на гладкую фугу, когда детали имеют гладкую поверхность боковых кромок и при соединении склеиваются. Каждая доска в конструкции называется делянкой, а шов между ними – фугой. При сборке щита необходимо подбирать соседние доски с одноименными кромками, чтобы получился красивый декоративный узор древесной текстуры. Кромки досок перед стыковкой обрабатываются фуговкой.
