Для заклепок с полупотайными, полукруглыми или коническими головками следует снимать с отверстия фаску на глубину 1–1,5 мм. Потом в него вставляется клепка и под ее головку подкладывается поддержка так, чтобы головка вошла в углубление. Затем легкими ударами молотка с помощью натяжки детали плотно сжимаются между собой.

Далее следует немного расплющить выступающий кончик стержня заклепки. Для этого нужно насадить на него обжимки и сформировать головку ударом молотка по ней. Таким способом обрабатываются все заклепки шва (рис. 35).

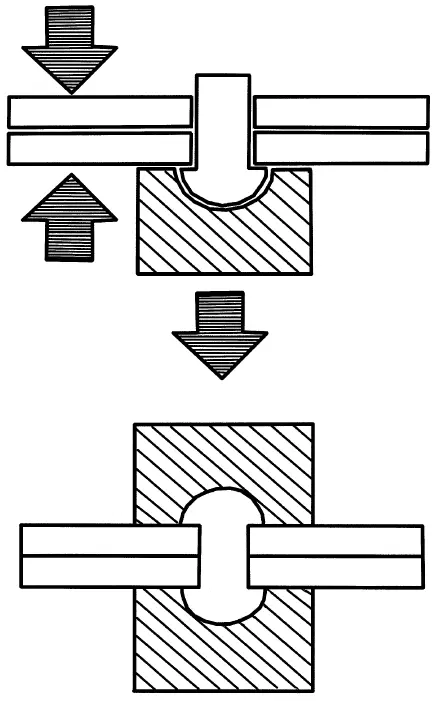

Рис. 35. Последовательность установки заклепки на шов

Вместо поддержки при установке заклепок с потайной головкой можно воспользоваться любой массивной металлической пластиной с плоской поверхностью, например небольшой наковальней. После установки заклепок их уже расплющенные выступающие концы нужно обработать напильником.

Если требуется сделать подвижное соединение, то необходимо увеличить диаметр отверстия, сделать его на 0,3–0,5 мм больше диаметра заклепки, подложив затем под оба конца заклепки металлические шайбы.

Когда нужно разобрать соединение, то сначала зубилом срубаются выступающие головки заклепок (или стачиваются напильником или электронаждаком), а затем выбиваются стержни, оставшиеся в отверстиях, с помощью кернера. Потайные заклепки высверливаются дрелью.

Болты используются для соединения в несущих конструкциях таких крупных деталей, как бревна, брусья и толстые доски. При выборе размера болта обязательно учитывается толщина балки или бревна.

Для установки болта в бревне просверливается сквозное отверстие, чуть меньшее диаметра болта. Затем на болт надевается шайба. Она необходима для предотвращения вдавливания шляпки болта в массив древесины. Также на болт надевается контргайка, которая предотвращает ослабление крепления. Собранный таким образом болт затем вбивается в просверленное отверстие в массиве. Выступающий конец болта затем также снабжается шайбой и контргайкой. В завершение на него надевается гайка, затягивающая всю конструкцию до предела.

Чтобы не сорвать резьбу болта, необходимо правильно определить длину ключа. Для этого нужно умножить величину диаметра резьбы (в мм) на 15. Например, если диаметр резьбы будет равен 12 мм, то при умножении получится, что гаечный ключ должен иметь длину 18 см. Именно такой ключ позволит нормально затянуть гайку и избежать срыва резьбы.

При правильном выполнении соединения концы болта должны выступать над поверхностью гаек на 2–3 витка резьбы. Чтобы металлические соединения не заржавели под воздействием атмосферных явлений, рекомендуется перед завинчиванием болтов и гаек покрывать их резьбу тонким слоем машинного масла.

Если требуется отвинтить заржавевшее соединение, то сначала его следует смочить керосином, а наросты ржавчины сбить легкими ударами молотка по головке винта и по бокам гайки.

Для отвинчивания туго затянутой гайки нужно использовать ключ более длинный, чем тот, который применялся при завинчивании. Если гайка не поддается, то можно осторожно постучать молотком по рукоятке надетого на гайку ключа, сдвигая ее с мертвой точки. Если у гайки сорваны или скруглены углы граней, то их нужно восстановить напильником, а затем отвинчивать конструкцию. Поврежденную резьбу на выступающем конце болта можно исправить с помощью тонкой ножовки по металлу или напильника.

Очень часто соединения деревянных конструкций дополнительно усиливаются металлическими или деревянными нагелями, шипами (или шкантами), клиньями и шпонками. Все эти деревянные крепления делаются из твердых пород древесины и высушиваются длительное время, чтобы быть пригодными для дальнейшего использования.

Вариантов соединения элементов деревянных конструкций с помощью нагелей, шурупов, гвоздей, болтов очень много. Они могут располагаться на поверхности соединяемых деталей в различном порядке (рис. 36).

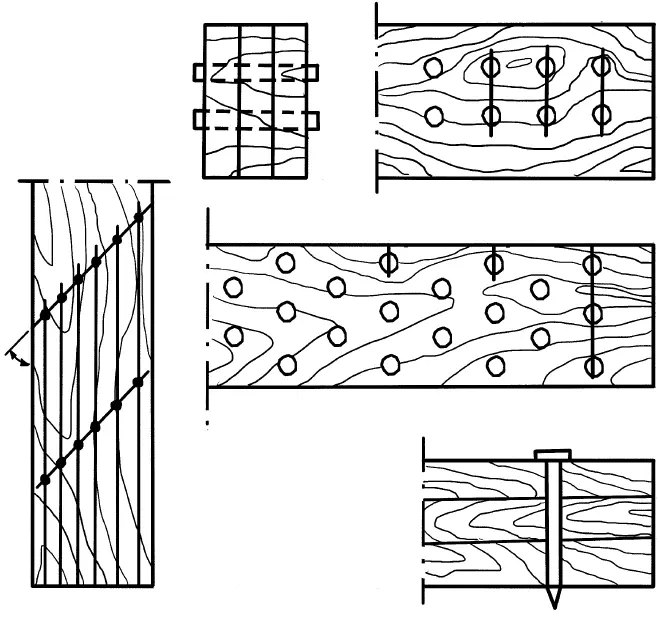

Рис. 36. Варианты расстановки на деталях нагелей, гвоздей, шурупов, болтов

Нагели (гвозди из древесины твердолиственных пород) используются при укреплении соединений в оконных рамах и рамах парников, а также при креплении деталей для рамы под зеркало и т. п. Нагели преимущественно бывают круглыми. Предварительно в массиве древесины высверливается отверстие под нагель подходящего размера (немного глубже, чем длина деревянного гвоздя). Затем сам нагель ошкуривается и закругляется со всех сторон. Потом он устанавливается на просвет отверстия, на него ставится дощечка (чтобы гвоздь не растрескался), после чего нагель забивается молотком.
