Оконную систему дополняет комплект фурнитуры, который подбирается в соответствии с конструктивными особенностями оконной системы, уплотнители для герметизации мест сопряжения элементов конструкции, отливы, приспособления для вентиляции и пр.

Благодаря наличию дополнительных элементов, разделяющих раму на сегменты, обеспечивается необходимая жесткость всей конструкции. Эти элементы называются импостами (горбыльками, поперечинами), которые могут занимать как вертикальное, так и горизонтальное положение. Они устанавливаются в двух– и многостворчатых конструкциях. Обрамление створок называется обвязкой. В традиционных окнах закрытые створки фиксировались шпингалетами, современные закрываются с помощью оконной ручки.

Попутно о терминах

Скол – это участок с отколовшейся древесиной в приторцевой зоне лесоматериала.

Отдельные конструкции оснащены форточкой. Перечисленные элементы оконного блока представлены на рис. 35.

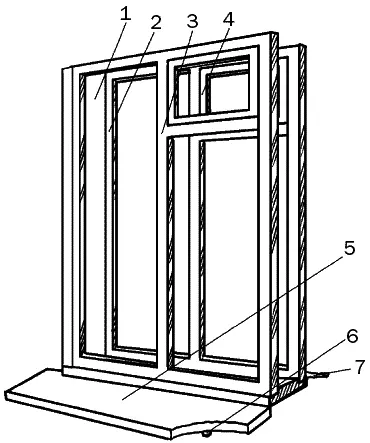

Рис. 35. Конструкция оконного блока: 1 – коробка; 2 – обвязка; 3 – горбыльки; 4 – форточка; 5 – подоконник; 6 – капельник; 7 – отлив

От конструктивного исполнения зависит, будут окна одинарными, спаренными, раздельными или раздельно-спаренными.

Одинарные окна оборудованы створками, которые размещаются с наружной стороны оконной коробки (рис. 36), что создает проблемы, связанные с уходом и мелким ремонтом окон.

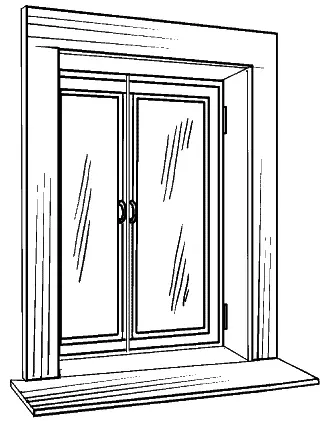

Рис. 36. Одинарное окно

Одинарные окна предназначены для установки в помещениях (на верандах, в неотапливаемых помещениях), для которых тепло– и шумозащита не является принципиально важной. В результате разницы температур между внешним и внутренним пространством на одинарных окнах образуется конденсат, что отрицательно отражается на долговечности рам и створок.

Одинарные окна в средней полосе России можно устанавливать на дачах, где живут летом. Если предполагается оставаться на даче и зимой, вставляется добавочный переплет. В результате окно становится двойным и его теплоизоляционные свойства улучшаются.

Спаренные створки скрепляются с помощью металлических стяжек и превращаются как бы в единую конструкцию (рис. 37).

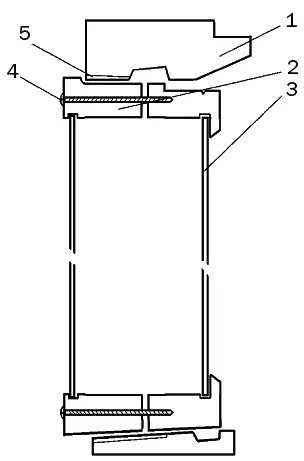

Рис. 37. Спаренные створки переплета: 1 – переплет; 2 – створки; 3 – стекло; 4 – шурупы; 5 – уплотнительные прокладки

Попутно о терминах

Рамка – это столярное изделие, обрамленное по периметру четырьмя брусками. При этом образуются квадрат, прямоугольник, овал, многоугольник. Типичной рамкой являются оконная створка, форточка и др.

Перед установкой в раму на петли навешивается внутренняя створка, которая будет открываться и закрываться вместе с наружной створкой. Детали обвязки герметизируются уплотнительной прокладкой.

Комплект окна со спаренными створками включает одинарный стеклопакет и стекло, створки соединяются петлями и защелками.

Попутно о терминах

Скос пропила – это отсутствие перпендикулярности торцевой части по отношению к оси детали (элемента, заготовки и пр.).

Раздельные створки (рис. 38) открываются либо внутрь, либо наружу, хотя возможно открывание раздельных створок в одну сторону. При этом створка, открывающаяся в сторону оконной коробки, распахивается не до конца.

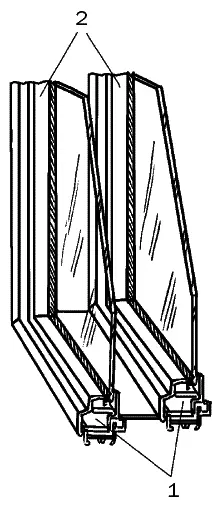

Рис. 38. Раздельные створки переплета: 1 – переплет; 2 – створки

Внутренняя створка оснащена одинарным стеклопакетом, внешняя – стеклом. Расстояние между створками благодаря конструкции может выбираться различное. Если окно устанавливается на первом этаже, то в оконное пространство можно вмонтировать оконную решетку или противомоскитную сетку.

Раздельно-спаренные окна (рис. 39) – это комбинация спаренных и раздельных окон. Обычно наружные створки бывают одинарными, внутренние – двойными.

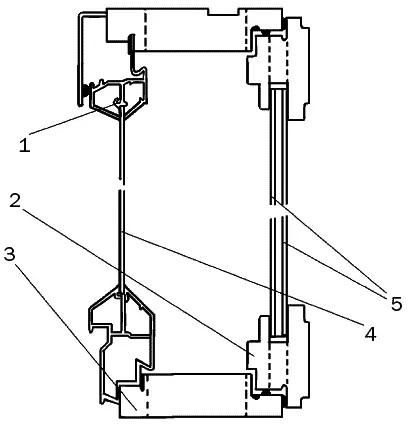

Рис. 39. Раздельно-спаренный оконный переплет: 1 – внутренняя створка; 2 – наружная створка; 3 – переплет; 4 – одинарное остекление; 5 – двойное остекление
