Галина Серикова - Двери и окна. Способы установки и декорирования

Попутно о терминах

Фальцгебель – это столярный инструмент, с помощью которого выполняют выборку четвертей, а также их зачистку.

Разработка поворотно-откидной фурнитуры (рис. 29) внесла радикальные изменения в конструирование окон и существенно увеличила эксплуатационные возможности оконной системы. Поворотно-откидная фурнитура легко регулируется, управляется поворотом ручки и является достаточно надежной. Комплект данной оконной системы включает:

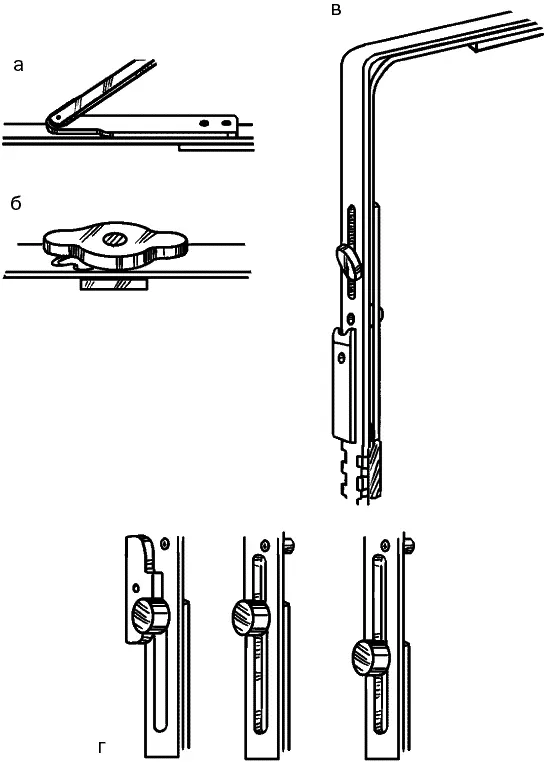

Рис. 29. Поворотно-откидная фурнитура: а – предохранитель захлопывания; б – блокиратор ошибочного открывания; в – большой ход царп; г – стыкующиеся по форме соединения;

1) поворотно-откидной механизм, оснащенный встроенным страховочным поднимателем, предназначенным для предотвращения случайного открывания створки в двух направлениях и ее провисания;

2) угловую передачу, передающую управляющее движение через углы створки;

3) ножницы, которые переводят и закрепляют створки в откидном положении. Они снабжены интегрированным блокиратором ошибочного открывания, тормозом на рычаге, имеют большой ход доводящего клина, регулируют прижим по горизонтали;

4) универсальные опоры для соединения створки с рамой, которые выполняют тормозящую и противовзломную функции и настраиваются в трех направлениях;

5) средние запоры для повышения надежности запирания окна;

6) петли, которые рассчитаны на соответствующую весовую нагрузку.

Управление поворотно-откидной фурнитурой осуществляется простым поворотом ручки, которая, будучи установлена в необходимом положении, надежно закрывает и легко открывает окно. Кроме того, такая фурнитура может устанавливаться на окна арочные, прямоугольные, трапециевидные. Помимо фурнитуры разной конструкции, фирмы-производители изготавливают дополнительные элементы, которые легко монтируются с базовым комплектом. К ним относятся микропроветриватели для возможности продолжительного естественного обмена воздуха; предохранители захлопывания; ограничители ножниц; ограничители открывания створки, поворота створки, открывания; всевозможные защелки, противовзломные цапфы, а также различные декоративные накладки.

Попутно о терминах

Рейсмус – специальный инструмент, предназначенный для нанесения на заготовку разметочных линий, которые выполняются параллельно базовой. Кроме того, с его помощью переносят размеры с чертежа на заготовку.

Фурнитура для открывания фрамуг – это обычный запорный механизм, которым оснащена поворотная створка. При монтаже устанавливают фрамужные петли, регулирующиеся по трем осям, ограничитель на откидывание фрамуги и ручку. Фрамуга открывается и закрывается путем поворота рычага, а для фрамуг, расположенных высоко, предусмотрено дистанционное управление с электроприводом.

Высота ручки на створке зависит от конструкции основного запора (применяются запоры с фиксированным и переменным положением ручки) и легко регулируется. При выборе комплекта фурнитуры необходимо учитывать размеры створки. Окно, которое открывается в наклонной плоскости, может иметь любые, в том числе и минимальные, размеры. Окно с поворотно-откидной фурнитурой характеризуется определенными минимальными размерами (максимальные размеры не ограничиваются), которые зависят от фурнитурного паза и составляют 295 мм по высоте и 280 мм по ширине. Ограничение размеров связано с весом створки, который определяется прочностью применяемого материала. Максимальный вес створки – 130 кг.

Попутно о терминах

Штапик представляет собой рейки, которые могут иметь различную форму и предназначены для того, чтобы прижимать стекло к переплету и заполнять фальцы, уплотняя их вместо замазки.

Современные окна и двери представляют собой достаточно сложные конструкции, поэтому их монтаж, как и установку фурнитуры, следует доверить специалисту, иначе положительные эксплуатационные качества системы останутся незамеченными. Более того, без знания технических характеристик фурнитуры невозможно квалифицированно выбрать ту, которая наиболее оптимально подойдет к вашей оконной системе. Это объясняется тем, что современная фурнитура рассчитана на конкретную конструкцию, а именно на совокупность размеров сопряжений профилей рамы и створки. Для обозначения системы применяют цифровые индексы, состоящие из трех групп цифр.
