Первые одна или две цифры обозначают расстояние между фальцами рамы и створки; две вторые – расстояние между фальцем и торцом наплава; третья группа цифр – ось фурнитурного паза (все расстояния указаны в миллиметрах).

Крепежные элементы призваны выполнять ряд функций, к которым относятся обеспечение жесткой фиксации оконных и дверных блоков в соответствующих проемах, передача ветровых и иных нагрузок на стеновые конструкции здания. К ним относятся:

1) распорные анкерные металлические или пластмассовые дюбели в комплекте с винтами (рис. 30), которые могут иметь как потайную, так и цилиндрическую головку.

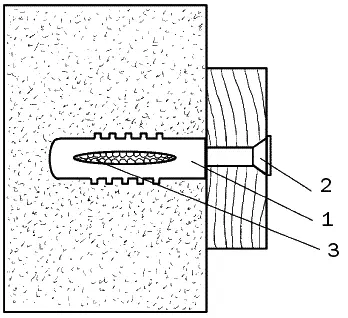

Рис. 30. Распорный дюбель: 1 – полая гильза; 2 – шуруп; 3 – распорная часть дюбеля

Распорные пластмассовые дюбели используются в агрессивных средах, предупреждают контактную коррозию, обеспечивают термоизоляцию соединяемых элементов. Длина дюбеля определяется предполагаемой эксплуатационной нагрузкой, размером профиля оконного и дверного блоков, шириной монтажного зазора и материалом, из которого выстроены стены.

Дюбель должен входить в стену на глубину, как минимум, 40 мм. На этот параметр влияет прочность стенового материала.

Диаметр дюбеля, как и длина, зависит от нагрузок, которые возникают в процессе эксплуатации. Чаще всего используют дюбель диаметром от 8 мм;

2) универсальные пластмассовые дюбели, укомплектованные распорными вкладышами (рис. 31).

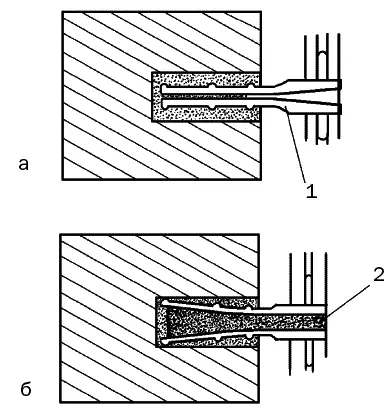

Рис. 31. Универсальный пластмассовый дюбель: а – без вкладыша; б – с вкладышем; 1 – дюбель; 2 – вкладыш

Попутно о терминах

Фаска – это плоскость, которая образуется при снятии ребра на кромке доски, бруска и пр. Размер и угол фаски могут быть различными, но чаще всего фаску снимают под углом 45°.

Пластмассовые дюбели данной конструкции предназначены для крепления оконных и дверных блоков к стенам, построенным из кирпича с вертикальными пустотами, пустотелых блоков, легких бетонов и т. п.;

3) разжимные дюбели, предназначенные для тонких стен (рис. 32);

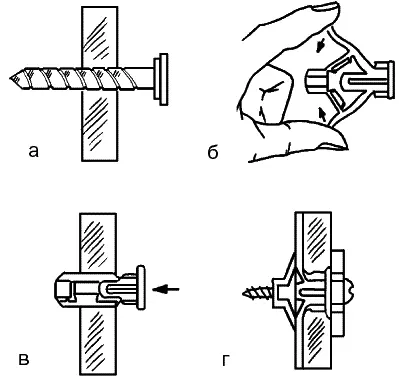

Рис. 32. Применение разжимного дюбеля: а – подготовка отверстия; б – прижимание «усиков» дюбеля; в – введение дюбеля с прижатыми «усиками»; г – фиксация дюбеля

4) строительные шурупы и так называемые «глухари», которые используются для фиксации оконных и дверных блоков к монтажным деревянным закладным (рис. 33);

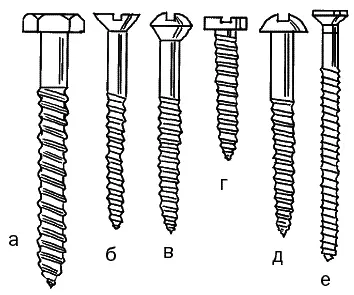

Рис. 33. Шурупы и «глухари» строительные: а – «глухарь»; б – утопленный шуруп; в – шуруп с высокой головкой; г – самонарезающий шуруп; д – шуруп с полукруглой головкой; е – шуруп с удвоенной резьбой

5) анкерные пластины, предназначенные для крепления оконных и дверных блоков к многослойным стенам с проложенным утеплителем и изготовленные из оцинкованной стали толщиной 1,5 мм. Угол изгиба пластины определяется величиной монтажного зазора и местом крепления. До установки оконных и дверных блоков в проемы к ним шурупами (длиной 40 мм, диаметром от 5 мм) крепят пластины. К стене их фиксируют пластмассовыми дюбелями со стопорными шурупами, причем к внутреннему слою многослойной стены.

Крепеж изготавливается из нержавеющей стали с толщиной антикоррозийного слоя, как минимум, 9 мкм. Применение других крепежных элементов должно быть регламентировано технической документацией. Категорически запрещено фиксировать оконные и дверные блоки гвоздями, на что указывает ГОСТ 30971–2002.

Попутно о терминах

Шпатлевка – это состав, который предназначен для выравнивания неровностей на поверхности древесины, стен и пр.

Подоконник (подоконная доска) – значимая деталь оконной конструкции. Он выполняет теплоизоляционную функцию, так как задерживает тепло внутри и не пропускает холод снаружи. Для оттока конденсата, стекающего по стеклу, на подоконнике предусмотрен откос. Обычно подоконники изготавливают из древесины. Но в последние годы популярны подоконники из ПВХ, природного камня, MDF и композитных материалов (рис. 34).
