Двухстворчатое окно с форточкой-фрамугой имеет оконную коробку, которую образуют две вертикальные стойки, верхняя перекладина и подоконник, при этом коробка состоит из глухой (в нее входит форточка-фрамуга) и подвижной створок, которые отделяются друг от друга вертикальным импостом (рис. 28).

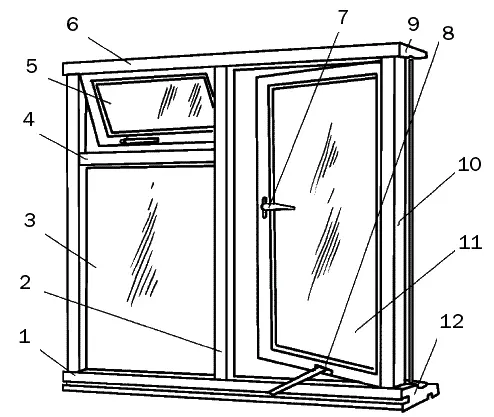

Рис. 28. Конструкция двухстворчатого окна с форточкой-фрамугой: 1 – подоконник; 2 – средник; 3 – глухая створка; 4 – поперечный брус; 5 – фрамуга; 6 – верхний брус; 7 – запор; 8 – противоветровой крючок; 9 – водосточный козырек; 10 – косяк; 11 – открывающаяся створка; 12 – водоотводный желобок

Открывающаяся створка представляет собой раму, обычно состоящую из вертикальных стоек и поперечной перекладины, но она может иметь дополнительные горбыльки для лучшей фиксации стекол. В открытом состоянии форточка-фрамуга и створка закрепляются противоветровыми крючками. В закрытом положении створку удерживает задвижка.

Попутно о терминах

Фальц – это шов или загиб, который выполняется в месте соединения двух тонких металлических листов, например при выполнении кровли из оцинкованной стали.

Традиционно окна закрывались с помощью задвижек и шпингалетов, которые используют все реже. Им на смену пришли оконные приборы (фурнитура), изготовленные по современным технологиям, соответствующие требованиям, которые предъявляются к ним сегодня, отличающиеся необычным дизайном.

Конструкция окна состоит из трех элементов – рамы (с одной или несколькими створками), стеклопакета (одно– или многокамерного) и фурнитуры. От качества и надежности каждого из элементов зависит безотказность в работе всей оконной системы.

Современная фурнитура – это набор механизмов для открывания и закрывания окна. Помимо основных задач, фурнитура предназначена для выполнения дополнительных функций и должна фиксировать створки в соответствующем положении, ограничивать открывание створки и доступ детей к управлению створками, препятствовать самопроизвольному закрыванию и несанкционированному открыванию окон. Фурнитура должна отвечать ряду требований и быть:

1) простой в эксплуатации;

2) легкой в обслуживании;

3) эстетичной;

4) устойчивой к воздействию окружающей среды.

Современную оконную фурнитуру составляет комплект деталей, которые подверглись глубокой восковой обработке, благодаря чему максимально уменьшилось трение между ними. Для каждой оконной системы разработан определенный комплект фурнитуры с учетом таких параметров, как:

1) способ открывания окна;

2) высота ручки на створке;

3) ширина и высота створки;

4) вес створки.

Конструктивно фурнитура зависит от способа и направления открывания створок, фрамуг, материала, из которого изготовлены окно и сами оконные приборы, а также производителя. Например, фурнитура для деревянных окон отличается от той, что предназначена для окон из алюминиевого профиля, поскольку различна сама система крепления. Если к деревянным окнам фурнитура крепится шурупами через отверстия, имеющиеся в деталях, то в алюминиевых окнах фурнитура вдвигается на буртики, предусмотренные в профиле, и фиксируется зажимными штифтами.

Проанализируем особенности фурнитуры, связанные со способом открывания створок.

Попутно о терминах

Зензубель – так называется столярный и плотницкий инструмент (струг), который используется для выполнения прямоугольных срезов, выборки фальцев и пр.

Фурнитура для поворотных створок обеспечивает поворот створки вокруг вертикальной оси. Функционирование окна с поворотной системой похоже на работу окон традиционной конструкции. Поворотная система бывает с вертикальным и горизонтальным поворотом, при этом вертикальная система обеспечивает открывание и закрывание окна без фиксации его положения. Декоративность фурнитуре придают различные накладки, которые в принципе не влияют на конструкцию самого механизма.

В отличие от вертикальной поворотной системы горизонтальная фурнитура обеспечивает поворот створки на угол до 180° и ее фиксацию. Такая особенность облегчает уход за окном и его эксплуатацию, дает возможность для естественного вентилирования помещения. Ассортимент фурнитуры такого типа достаточно широкий, причем в основе могут лежать различные принципы действия. После установки самого механизма на виду остаются лишь управляющие элементы.
