Определив угол, пропиливают вырез для планки, при этом стараются, чтобы он не выходил за границы угла. По толщине выреза находят заготовку, вставляют ее в вырез и размечают. По намеченным линиям выпиливают планку, смазывают ее клеем, вставляют в вырез и, зафиксировав шпагатом, оставляют до высыхания клея (рис. 48).

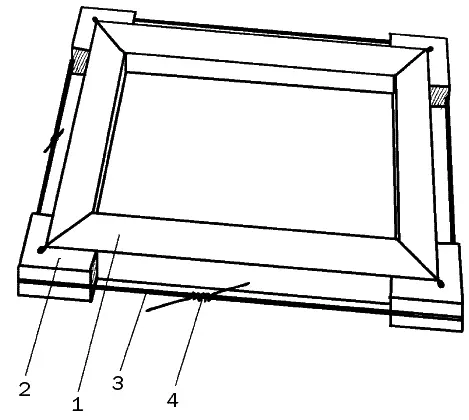

Рис. 48. Фиксация склеенной рамы с помощью шпагата: 1 – рама; 2 – уголки; 3 – шпагат; 4 – скрутка

Планка будет выполнять функции вставного шипа. Прочность соединения определяется прочностью ее фиксации стенками выреза. Соединение «в ус» можно усилить нагелями.

Попутно о терминах

Ламинированная плита – это ДПВ, ДСП, отделанные декоративными покрытиями, различными пленками на основе бумаги и пропитанные синтетическими смолами.

Соединение створок «в ус» имеет несколько разновидностей (рис. 49), для которых используются разные способы крепления, например соединение с вставными круглыми шипами, соединение «в ус» односторонним открытым шипом и др.

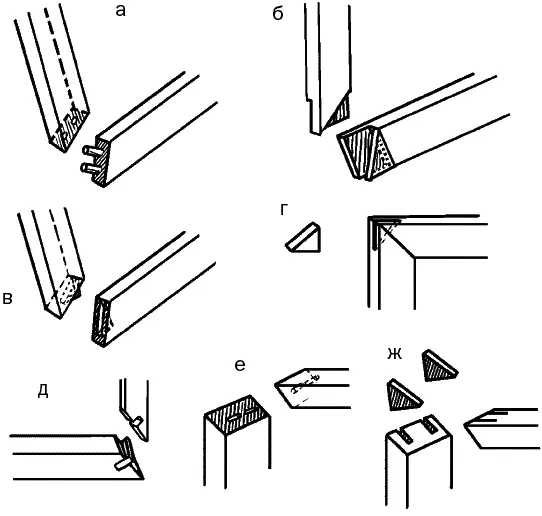

Рис. 49. Разновидности соединения «в ус»: а – вставными круглыми шипами; б – односторонним открытым шипом; в – глухим потайным шипом; г – вставным шипом; д – на вставную шпонку; е – круглыми шипами; ж – вставными плоскими шипами

В современных конструкциях соединение «в ус» можно усилить вклеиванием штифтов в виде «двойного ласточкина хвоста» из полиамида, что называется СВИГ-соединением (рис. 50).

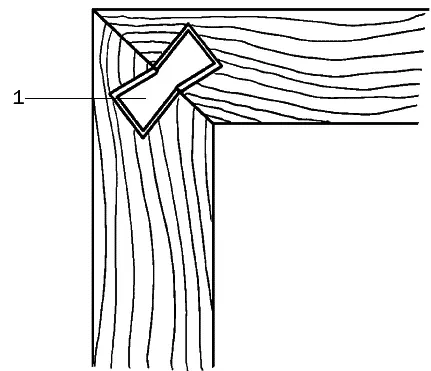

Рис. 50. СВИГ-соединение: 1 – штифт «двойной ласточкин хвост»

Прочность такого соединения на 15–20% выше, чем соединение «шип – проушина», причем влагостойкость возрастает, как минимум, на 90%.

Попутно о терминах

Пилястра – в архитектуре четырехугольный столб, который одной своей стороной прилегает к стене здания.

Конструкция современного деревянного окна представлена на рис. 51.

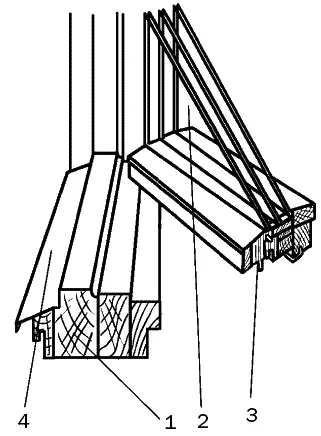

Рис. 51. Конструкция деревянного окна: 1 – рама из нескольких слоев древесины; 2 – двухкамерный стеклопакет; 3 – уплотнители; 4 – отлив

Современные и традиционные деревянные окна имеют ряд отличий:

1) новейшие окна изготавливают не из цельных брусков, а из клееного бруса;

2) в современные переплеты вставлены стеклопакеты (одно– и двухкамерные);

3) одним из элементов современного окна являются силиконовые уплотнители, благодаря которым створки максимально плотно прилегают к раме;

4) снаружи деревянное окно оформляется алюминиевым отливом.

Для изготовления оконных коробок используют бруски толщиной, как минимум, 60 мм. Чтобы оконная коробка соответствовала стандартам и отвечала всем предъявляемым к ней требованиям, необходимо соблюдать ряд обязательных условий.

1. Для одного оконного блока должна быть использована древесина одной породы, за исключением древесины сосны, пихты и кедра, которая находит применение в оконных системах с предполагаемой прозрачной отделкой поверхностей.

2. Коробка должна быть прочной и достаточно жесткой. В противном случае в ходе эксплуатации оконный блок может деформироваться.

3. Требуется обеспечить высокую точность обработки поверхностей, клеевых соединений и мест сопряжения деталей.

Попутно о терминах

Инсоляция – так называется облучение земной поверхности солнечной радиацией.

Оконные коробки бывают отдельными и общими. Первые отличаются сложностью в установке, но являются более экономными в плане расходования материала. Отдельные коробки монтируются в оконном проеме на некотором расстоянии друг от друга (100–200 мм).

Общая коробка состоит из брусков и досок с выбранными с внутренней стороны четвертями для притвора переплетов, створки которого обычно открываются внутрь помещения. На нижнем бруске коробки выполняют скос, предназначенный для стока воды. На нижней стороне доски выбирают четверть, чтобы обеспечить качественное соединение коробки с подоконной доской. Если коробка оснащена одним переплетом, то у нее выбирается одна четверть для его навешивания и установки. При наличии двух переплетов – две четверти, предназначенные для внутреннего (зимнего) и наружного (летнего) переплетов.
