Необходимо чтобы четверть оконной створки заходила за брусок коробки (для большей герметичности), поэтому размеры створного переплета должны на 10–15 мм превышать размеры проема оконной створки. В наружных кромках выполняют скосы, предназначенные для облегчения открывания и закрывания створок.

Для особой прочности бруски обвязки соединяют одинарным или двойным шипом и усиливают нагелями. Подготовленные элементы оконной створки собирают, после чего ее остекляют.

Попутно о терминах

Конек – это составляющая крыши, пересечение скатов которой образует наклонные и горизонтальные ребра. Последние и называются коньком.

Фальцы оконных переплетов перед остеклением покрывают силиконовым герметиком (рис. 55).

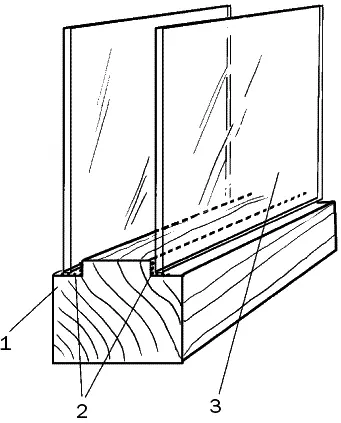

Рис. 55. Нанесение силиконового герметика: 1 – переплет; 2 – герметик; 3 – стекла

По периметру притвора в переплетах прокладывают полоски губчатой резины, шнура, поролона (рис. 56), также предназначенные для герметизации переплета.

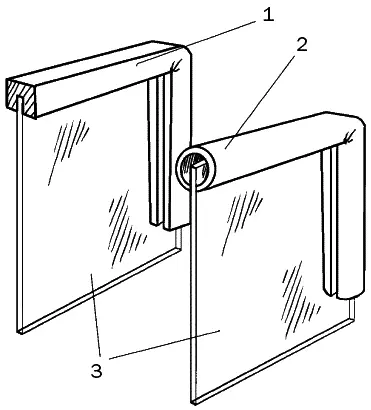

Рис. 56. Установка уплотнительных прокладок: 1 – поролоновой; 2 – из губчатой резины; 3 – стекло

Если конструкцией предусмотрена форточка, для ее обрамления в бруски обвязки вставляют горбылек на расстоянии, равном высоте форточки (рис. 57).

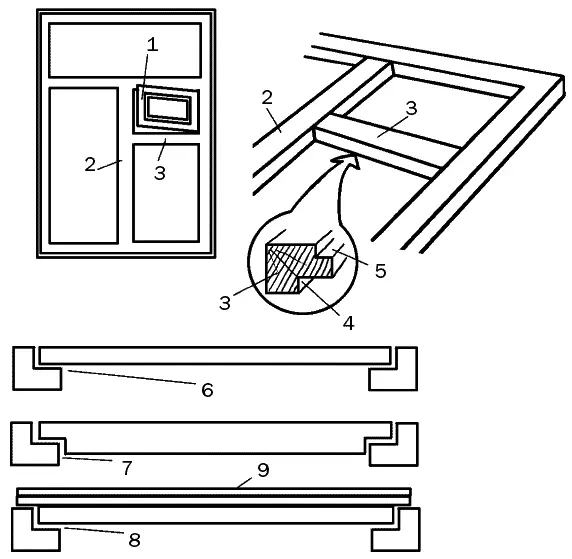

Рис. 57. Переплет с форточкой: 1 – форточка; 2 – бруски обвязки; 3 – горбылек для форточки; 4 – четверть для форточки; 5 – фальц для стекла; 6 – гладкий притвор форточки; 7 – притвор с четвертью; 8 – притвор с наплавным бруском; 9 – наплавной брусок

Чтобы форточка плотно примыкала к брускам обвязки и горбылькам, выполняют четверти в брусках обвязки, горбыльках и форточке. Фактически форточка – это тоже створка, вмонтированная в переплет. Форточки открываются в ту же сторону, что и створки.

Не всегда горбыльки оформляют переплет под форточку. Их вставляют и для того, чтобы разделить створку на сегменты. Такая створка называется решетчатой (рис. 58).

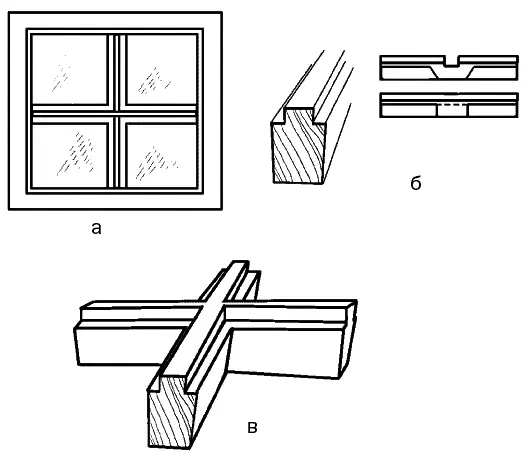

Рис. 58. Изготовление решетчатого переплета: а – переплет; б – горбыльки; в – соединение горбыльков

Этот конструктивный прием преследует две цели – декоративную (для уменьшения размеров стекла) и техническую (для повышения формоустойчивости створки).

На горбыльках делают выборки там, где они пересекаются. С декоративной целью горбыльки могут и не разделять остекленную часть, а просто наклеиваться на нее. Такие горбыльки называются ложными, поскольку решетчатость переплета оказывается только видимостью (рис. 59).

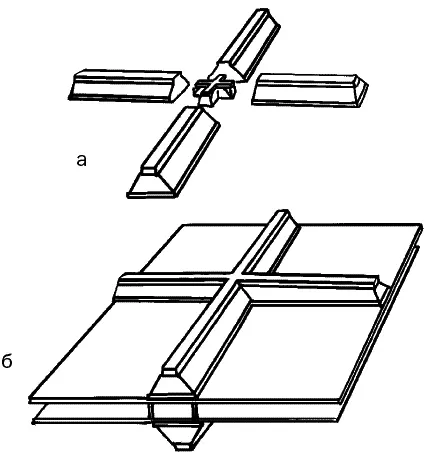

Рис. 59. Ложные горбыльки: а – элементы горбыльков; б – смонтированные горбыльки

Попутно о терминах

Поверхность строительного (не только строительного) элемента, которая оказывается видимой после того, как она будет уложена, установлена, смонтирована и иное, называется лицевой стороной.

С внешней стороны переплета нижнюю обвязку в створках, фрамугах, форточках оснащают отливом и капельником (рис. 60).

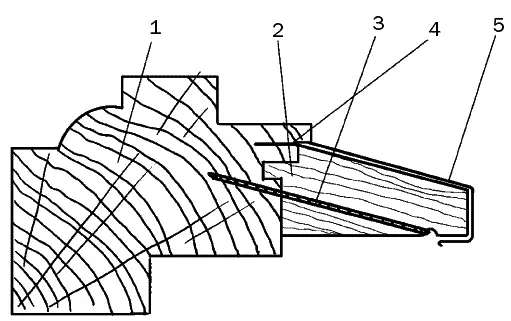

Рис. 60. Отлив и капельник: 1 – нижний брусок обвязки; 2 – отлив; 3 – шуруп; 4 – винт крепления капельника; 5 – капельник

Перед установкой в проем оконный блок должен быть полностью собран. В коробку вставляют переплеты; створки, фрамугу навешивают на петли, устанавливают фурнитуру. При необходимости подгоняют все детали.

Основный недостаток традиционных технологий – плохо организованные процессы сушки, обработки и отделки древесины. О том, как должен осуществляться процесс сушки, мы уже говорили, поэтому остановимся на последующей подготовке древесины к использованию. Прежде всего следует сказать, что еще одним фактором, который отрицательно влияет на оконные (и не только) системы, помимо плохой сушки, является то, что в целях удешевления продукции и упрощения производства при применении традиционных технологий прибегали к изготовлению элементов окон из единого бруска, что впоследствии приводило к деформации всего оконного блока, и использованию некачественной древесины (экономия в этом случае была иллюзорной, поскольку повышалось количество отходов).
