ОР = 30 см, если рука средней полноты. С прибавкой получаем

ОР = 30 + 8 = 38 см.

Получается, что по построению рукава на объемность надо добавить:

ОР – 2 x ШПР = 38 – 12,5 x 2 = 13 см.

Это большая величина, она потребует от нас заведомо выбирать наиболее высокую точку эллипса из всех возможных. В противном случае окат рукава может оказаться слишком низким, и рукав как бы «расплывется».

Выбор наиболее высокой точки эллипса обязательно влечет за собой игнорирование части вытачек на спинке и полочке. Поэтому закрыть все вытачки максимально нам не удастся, чем-то придется пожертвовать.

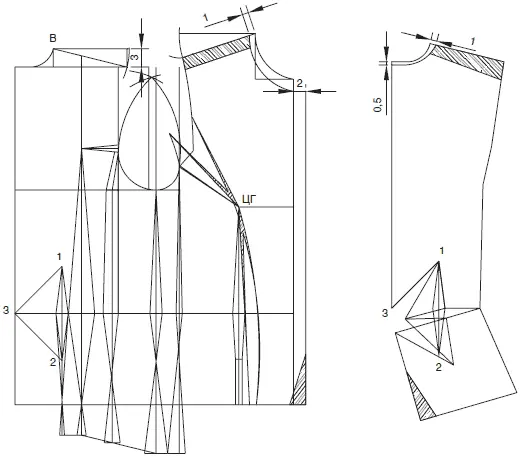

Ширина плеча 11,5 см совпадает на сетке чертежа с точкой 7П. Желательно выдвинуть плечо спинки за сетку чертежа как минимум на 1 см, так как мы строим пиджак. Тогда линия проймы будет изящнее.

Поскольку на данной фигуре плечи прямые, то для изделия с плечевыми накладками можно поднять плечо на 1 см. Плечо полочки приведем в соответствие со спинкой. Детали спинки и полочки увеличились на заштрихованную часть.

По чертежу мы видим, что отрезок ПС-КС* по спинке длиннее, чем отрезок ПП-ШК по полочке, поэтому, видимо, надо закрыть вытачку на спинке для попадания в «коридор». А далее уже искать наиболее высокую точку эллипса из возможных.

Возьмем самую верхнюю точку из «коридора» за ВЭ, измерим расстояние от нее до КП, затем из точки ПП проведем дугу этого радиуса на дугу полочки. Заштрихованная часть показывает степень закрытия вытачки полочки и величину добавляемой свободы. Далее построение оката рукава производим как обычно по схеме. Верхнюю точку рукава возьмем по линии середины проймы.

Далее рукав строим по схеме построения двухшовного рукава до момента «рукав, сложенный трубочкой». Рукав со стороны спинки изгибаем на 1,3 см, то есть К:2. Со стороны полочки вертикаль оставляем без изменений. Деталь, ограниченную точками КС, Б, 2 и 3, зеркально отражаем относительно отрезка КС-2. Деталь, ограниченную точками 2, 3, 4 и 5, отражаем относительно отрезка 2-4. Таким образом, получаем рукав со стороны спинки с локтевой вытачкой. Вытачку укорачиваем по длине на 7 см.

Для получения контура рукава со стороны полочки деталь, ограниченную точками Б, 5, 6 и 7, зеркально отражаем относительно отрезка 6-7, так как выше окат рукава у нас уже вычерчен.

По зарисовке видно, что рельеф смещен в сторону бокового шва. Длина нагрудной вытачки сокращена.

Прежде всего, перенесем нагрудную вытачку в боковой шов. Нанесем на основу линию для переноса вытачки, затем нанесем линию желаемого рельефа.

Повернем заштрихованную часть вокруг точки ЦГ. Укоротим оставшуюся часть вытачки. Перенесем рельеф полочки в новую рельефную линию.

По зарисовке мы не видим модель со стороны спины. Логичнее всего предположить, что на спинке расположены рельефы от проймы. Начало рельефов мы можем расположить на пройме по своему усмотрению. Но совершенно определенно можно сказать, что для данной фигуры недостаточно двух рельефов. Часть вытачки по расчету надо убирать в средний шов спинки. При такой перегибистой фигуре это просто необходимо. Третью часть раствора вытачки на спинке убираем в среднем шве. Две трети оставляем в рельефе.

Для построения воротника шалевого типа углубим горловину спинки и полочки: по линии середины спинки на 0,5 см, по линии плеча на 1 см, по линии середины полочки на 1 см. Выберем припуск на застежку 3 см, в зависимости от размера пуговицы. Определим положение петли и линию перегиба лацкана.

Высота стойки воротника 2,5 см, ширина отлета 7 см. По построению расстояние

СМ = 7 – 2,5 = 4,5 см.

Разница длин дуг для разворота шаблона воротника 15,55 – 8,7 = 6,85 см. Значит, надо сделать как минимум два подреза для разворота шаблона.

Воротник шалевого типа вычертим как в главе «Воротники».

Рис. 18. Пиджачок

Мерки сняты. Прибавки выбраны следующие:

ДПЛ = 46; ШПЛ = 12,5;

ДСТ = 40,5; ОБ = 96 + 4 = 100;

ДС = 43,5; ОР = 27;

ШС = 16,5 + 0,5 = 17; ДЛ = 35;

ШПР = 9 + 1 = 10; БХ = 3,5;

ШГР = 18,5 + 0,3 = 18,8; БУ = 23;

ШК = 16,5; ПХЛ = 1,2;

ДР = 61; БХЛ = 1,2;

ПХ = 0,5; ЗХЛ = 2,6;

ПУ = 7,5; ОТ = 63 + 12 = 75;

ДПГ – ДПБ = 1; ЗХ = 3,5;

ВГ = 18; ЗУ = 20;

ЦГ = 9.

Расчеты:

ШГРЛ = 6,3

К = 2,4

ГЛПР мод. = расч. + 2К = 15,4 + 4,8 = 20,2 см

ОГ = (17 + 10 + 18,8) х 2 = 91,6 см, величина расчетная.

Расчет стыковки лифа и поясной части:

Пиджачок
