Верхнюю часть эллипса получаем, соединяя точки КС*, ВЭ на спинке и КП, ВЭ на полочке. Важным моментом еще является правильный выбор прибавки к ОР. Так как пиджак облегающий, она не может быть большой. Остановимся на 5 см к ОР, тогда итоговая ширина рукава составит 33 см.

ОР = 28 + 5 = 33 см

Прибавки по построению:

ОР – 2ШПР = 33 – 22 = 11 см.

4,2 см на полочку и 6,8 см на спинку. Эти величины дадут хорошую высоту оката.

Далее построение рукава ничем не отличается от исходной схемы построения.

Теперь можно перейти к моделированию полочки. Перенесем талиевую вытачку на полочке влево. Новая вершина талиевой вытачки – точка 1.

Наметим линию подреза.

Повернем бочок относительно точки ЦГ, переводя нагрудную вытачку в подрез. Точка 1 переходит в точку 2. Заштрихованный участок показывает полученную свободу на полочке.

Далее следует уравнять стороны бочка и подреза. Расстояние между точками 1 и 4 равно 18 см, а расстояние между точками 1 и 3 равно 16,6 см. Разрежем деталь бочка по линии талии и развернем на недостающие 1,6 см.

Отрезанную часть бочка придвинем к полочке, закрывая свободный промежуток.

На основе мы видим большой раствор талиевой вытачки. Поэтому необходимо помимо подреза ввести средний шов.

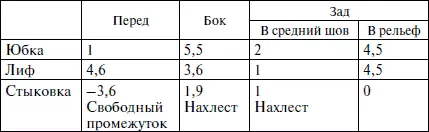

С учетом перераспределения таблица стыковки примет такой вид.

Поскольку величина нахлеста по линии низа всего 1 см, можно перевести его в средний шов спинки. В рельефе останется раствор вытачки 4,5 см.

Наметим линию подреза на спинке. Отсеченную деталь подвинем к детали спинки, но не на весь промежуток, а только на половину. Заштрихованная часть показывает образовавшуюся свободу. В нижней части спинки, наоборот, возникает обужение на 1 см. Поскольку прибавка по бедрам была 2 см, она вся уйдет на погашение этого обужения.

В разделе «Моделирование: общие принципы» мы говорили о погрешностях, которые неизбежно возникают при моделировании основы. Отказаться от них нельзя, но мы можем держать их под контролем. Так, например, если бы обужение по бедрам превысило размер прибавки к обхвату бедер, это означало бы, что отсеченную деталь надо подвинуть менее чем на половину раствора промежутка.

Величина возникающих погрешностей также зависит от высоты подреза и соотношения его с «игреками» на фигуре. Если бы мы на спинке провели подрез, ориентируясь на ЗУ, никаких погрешностей в посадке не возникло бы.

Но нам не позволяет это сделать, во-первых, длина изделия, а во-вторых, подрез на спинке по модели ориентирован на подрез по полочке. Вот отсюда и возникли все проблемы. Так модели часто диктуют нам местоположение подрезов и рельефов, которые нарушают посадку тем больше, чем дальше они пройдут от выпуклых точек фигуры. Особенно ощутимо это на изделиях с маленькой свободой облегания.

Вот и все особенности моделирования. Далее остается сделать припуск на застежку и построить шалевый воротник в соответствии с описанием в теме «Воротники».

Рис. 16. Пиджак с рельефами

На фигуру № 3 построим пиджак полу прилегающего силуэта. К имеющимся мер кам сделаем прибавки из таблицы.

Мерки:

ДСТ = 44 + 0,5 = 44,5; ТС = 0;

ДС = 46 + 0,5 = 46,5; ТП = 0;

ДПЛ = 50,5 + 0,5 = 51,0; ДЛ = 35;

ШС = 21,5 + 0,5 = 22; БХ = 4/2,5;

ШПР = 13 + 1 = 14; БУ = 24;

ШГР = 24 + 0,5 = 24,5; ПХЛ = 3;

ШК = 18,5; БХЛ = 4;

ДР = 60; ЗХЛ = 5;

ПХ = 1,5/0,5; ОТ = 93;

ПУ = 6,5; ОТ2 = 98 + 6 = 104;

ДПГ – ДПБ = 2; ОБ = 112 + 6 = 118;

ВГ = 21 + 0,2 = 21,2; ОР = 33;

ЦГ = 10,5 + 0,2 = 10,7; ЗХ = 5,5/4,5;

ШПЛ = 12; ЗУ = 20.

Расчеты для построения основы лифа:

К = 3,1 см, ШГРЛ = 8,2 см

ГЛПР = расч. + 2,5к = 16,72 + 7,75 = 24,5 см

ОГ = (22 + 14 + 24,5) x 2 = 121 см

Расчет стыковки лифа и поясной части выглядит так:

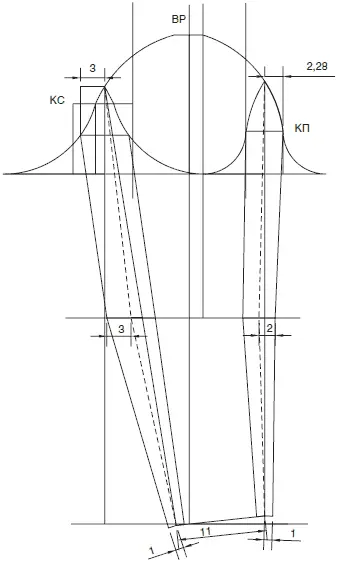

Пиджак с рельефами, рукав

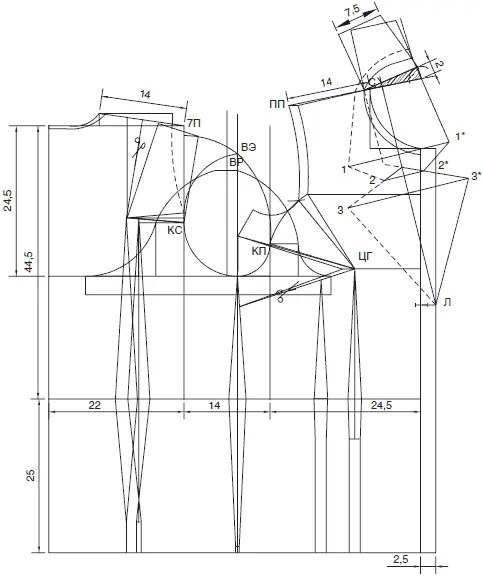

Пиджак с рельефами, спинка и полочка
