Если работа гравера связана с применением кислот, необходимо иметь отдельный шкаф для склянок с кислотой и вытяжную трубу для отвода вредных газов. Если такого шкафа нет, необходимо иметь колпак, который должен быть соединен с вытяжной трубой, а помещение необходимо регулярно и тщательно проветривать.

Это минимальные требования к оборудованию рабочего места слесаря-лекальщика, гравера или любителя, всерьез занявшегося гравировкой по металлу. Теперь рассмотрим необходимый для этого специфический инструмент.

Основным видом режущего инструмента при ручном гравировании являются штихели. В переводе с немецкого слово «штихель» означает «резец». Этот термин сразу дает четкое представление о типе инструмента, применяемого в основном для гравировки по металлу.

Современный резец по металлу, или штихель, состоит из трех деталей: клинка, рукоятки и кольца (рис. 3, б ). Рукоятку, имеющую грибовидную форму, вытачивают на токарном станке из древесины твердых пород – бука, березы и др. На тонкий конец ручки насаживают металлическую (обычно латунную) втулку, которая предохраняет деревянную ручку от растрескивания при ее насадке на клинок. В торец ручки со стороны кольца вбивают хвостовик клинка. Снизу, примерно на уровне нижней грани клинка, часть рукоятки срезают. Благодаря этому срезу гравер имеет возможность держать инструмент под небольшим углом к поверхности металла, что обеспечивает снятие тонкой стружки.

Длина ручки может быть разной (от 30 до 70 мм) – гравер подбирает ее по своей руке. Но в наборе штихелей все рукоятки должны иметь одинаковые размеры. Длина клинков вместе с хвостовиками – тоже величина постоянная (100–120 мм), несмотря на различие их сечений.

Клинки штихелей различаются по форме и размеру поперечного сечения. Каждому размеру сечения соответствует определенный номер штихеля, причем чем больше номер, тем больше площадь его поперечного сечения.

Основным качеством штихеля является стойкость его рабочей части. Этому способствуют хорошая заточка и правильная закалка: недокал способствует быстрому притуплению, перекал – выкрашиванию режущей кромки. Необходимо, чтобы штихель не боялся ударов и изгибов, чтобы его режущая кромка не деформировалась и не крошилась во время гравирования. По мере изнашивания режущей кромки штихель перезатачивается, что укорачивает его длину. Гравировать укороченным штихелем трудно. Применяя ручки различных размеров, можно компенсировать изнашивание штихелей и пользоваться ими почти до полного их износа. Набор штихелей профессионального гравера состоит из 60–80 шт. – по 10–16 шт. каждого профиля; в набор входят и специальные штихели.

Штихели различаются по форме лобовой грани клинка (лезвия), т. е. поперечного сечения его режущей части. В зависимости от этой формы резцы имеют специальные названия (рис. 3, в ).

Шпицштихель – остроконечный резец («шпиц» означает «острый»). В сечении резец имеет форму остроконечного треугольника, у которого две боковые стороны представляют собой дуги. Спинка у него плоская, клинок прямой, а боковые грани выпуклые. Угол заточки лезвия – 30–45°, ширина спинки – 1–4 мм. Шпицштихель – наиболее употребительный инструмент. Его применяют при любой ручной работе: наметке, разметке, оконтуривании рисунка, нанесении четких глубоких линий, сильных штрихов, подрезки углов в шрифтовых работах, для подправок и подчисток и т. д. Шпицштихель используют также для выполнения на металле различных надписей каллиграфическим шрифтом. Углубляя или выводя ближе к поверхности кончик резца, регулируют ширину прорезаемой канавки. Но наиболее широкие линии получают при гравировании боковой цилиндрической поверхностью штихеля.

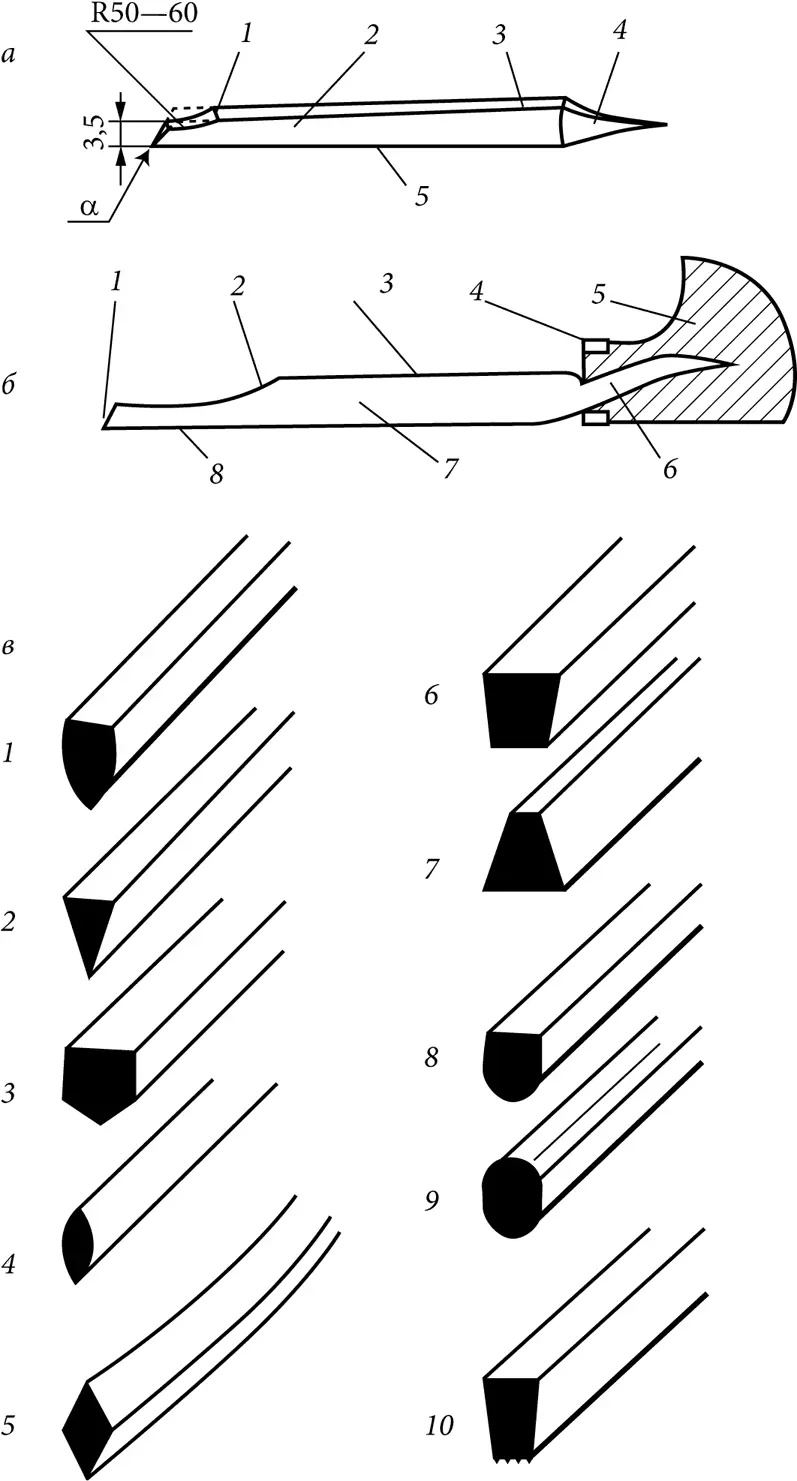

Рис. 3. Штихели: а – заготовка: 1 – заточка; 2 – закаленная часть; 3 – затылок; 4 – пятка (отпущено); 5 – режущая кромка; α – угол резания; б – готовый инструмент: 1 – лобовая грань; 2 – аншлиф; 3 – верхняя грань; 4 – кольцо; 5 – ручка; 6 – хвостовик (язык); 7 – боковая грань (щека); 8 – нижняя грань; в – основные виды штихелей: 1 – шпицштихель; 2 – мессерштихель; 3 – фасетштихель; 4 – юстирштихель; 5 – грабштихель; 6 – флахштихель с широкой спинкой; 7 – флахштихель с узкой спинкой; 8 – полуовальный болтштихель; 9 – овальный болтштихель; 10 – шатирштихель.
