Инструменты и всевозможные приспособления, которыми гравер пользуется во время работы, обычно отражают направленность его специализации. И если гравировкой, например, занимается домашний мастер-любитель, то его творчество, как правило, ограничивается ручными операциями, а в оснащенности рабочего места основное значение имеют слесарные принадлежности.

На таком рабочем месте могут находиться следующие инструменты и приспособления: большое количество штихелей различной конфигурации, зубильца, сечки, чеканы, матики, зеки, пуансоны, молоток, надфили и рифлевки всевозможных профилей, ножовка, ножницы по металлу, прямая шлифовально-гравировальная машинка (инструмент Dremel) или бормашина с набором зубных боров, оселки для заточки штихелей, слесарный угольник, пространственный угольник-притир, разметочная плита и наковальня, лекальные тиски, шаровые тиски, струбцины, штангенциркуль, колумбус, универсальный штангенциркуль (штангенрейсмас), микрометр, линейка, чертилка, приспособления для ручного гравирования рисок, специальные защитные очки (они могут быть с увеличительными стеклами), часовая лупа и лупа с измерительной шкалой, а также густотертая белая краска и различные химические реактивы для декоративной обработки изделия.

Разумеется, обилие необходимой оснастки, инструментов и приспособлений требует специального обустройства рабочего места, поскольку беспорядок в хранении инструмента и материалов снижает качество работы и повышает вероятность травматизма. Таким образцовым рабочим местом можно считать изображенный на рис. 1 универсальный ювелирно-граверный верстак. Если вы собираетесь посвятить много времени своему увлечению или превратить хобби в источник заработка, имеет смысл изготовить такой же верстак или переделать по описанному ниже принципу подходящий стол.

В отличие от обычных слесарных верстаков, показанный верстак напоминает письменный стол с выступом с правой стороны на столешнице для удобства опоры локтя правой руки. С левой его стороны имеется подъемно-поворотный подлокотник, который в процессе работы может выдвигаться и поворачиваться. Подушка подлокотника, изготовленная из поролона и покрытая дерматином, закреплена на металлической пластинке, к которой приварен подъемно-регулировочный винт. Подлокотник вращается на оси и крепится подъемно-регулировочным винтом в том или ином положении.

Каркас верстака сварной и изготовлен из угловой стали размером 36 × 36 мм, а ножки – из угловой стали 50 × 50 мм. Длина верстака 1100 мм, ширина с левой стороны 375 мм, а с правой, с учетом выступа, 775 мм, высота 875 мм. С боков верстак обшит листовым железом толщиной 1–1,5 мм. Крышка (столешница) изготовлена из фанеры толщиной 25 мм и покрыта линолеумом.

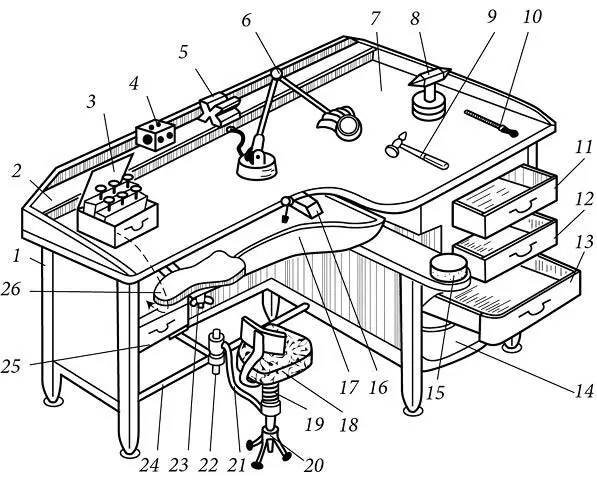

Рис. 1. Универсальный ювелирно-граверный верстак: 1 – каркас; 2 – полочка; 3 – коробка с набором штихелей; 4, 5 – призмы; 6 – шарнирно-поворотная электролампа с линзой; 7 – столешница; 8 – настольная наковальня; 9 – место расположения молотков; 10 – место расположения напильников; 11–14 – выдвижные ящики; 15 – круглая наковальня; 16 – фенагель; 17 – выдвижной сборник; 18 – сиденье со спинкой; 19 – спиральная пружина стула; 20 – тренога стула; 21 – труба кронштейна; 22 – ось консоли; 23 – подъемно-регулировочный винт подлокотника; 24 – опора для ног (труба); 25 – коробка с инструментом; 26 – подлокотник.

Длина столешницы – 1200 мм, ширина с левой стороны – 425 мм, а с правой, с учетом выступа, – 825 мм, общая высота верстака с крышкой – 900 мм. Над крышкой с двух боковых сторон укреплены деревянные бортики, а с задней стороны они соединены с полочкой, где хранят призмы, инструмент, детали, предназначенные для гравирования. С левой стороны подлокотника имеются два ящика, в которые вставляют настольные коробки с набором штихелей и прочим граверным инструментом. На правой стороне выступа верстака находится тумбочка с четырьмя деревянными выдвижными ящиками для хранения чертежей, вспомогательного инструмента и готовых деталей. С левой стороны тумбочки под крышкой имеется выступ, в нижней части которого приварена к каркасу стальная пятимиллиметровая пластина (полочка) для размещения бормашины и ударно-режущего инструмента (молотков, зубил, чеканов и др.), а на передней части полочки закреплена круглая наковальня с резиновой прокладкой внизу во избежание шума при ударе молотком по выправляемой или вырубаемой детали. В центре верстака напротив сидящего гравера закреплен с двух сторон винтовыми эксцентриками деревянный фенагель, предназначенный для обработки на нем деталей. Под фенагелем имеется выдвижной сборник, в котором собирается стружка.
