Пуансоны и матикиприменяются на завершающем этапе граверных работ.

С помощью пуансонов в металле выбивают простейшие элементы узора в виде лепестков, елочек и всевозможных завитков. Рельефное изображение на рабочей части пуансона вырезает сам гравер металлографическими резцами. Перед гравировкой металл пуансона отпускают, а по ее окончании закаляют вновь.

После окончания гравирования всевозможных печатей и клейм поля между строчками, буквами и прочими обозначениями обычно получаются неровными от ударов штихелем. Красивый внешний вид изделиям придают грунтовальные чеканы или матики. Матики – это чеканы с рифленой насечкой рабочей части, предназначенные для фактурной обработки металлической поверхности, например фона (рис. 5, д ). Материалом для их изготовления служат прутки квадратной пятимиллиметровой стали У8. Затылок этих инструментов делается плоским (под удар молотка), а рабочая часть со всех четырех сторон запиливается слегка на конус. На торце этого конуса гравируют пересекающиеся углубленные линии. Рельефную фактуру на рабочем торце матика можно получить и другим способом. Торцовую часть стержня устанавливают на насечку напильника и ударом молотка по ударной части получают рельефный оттиск. После механической обработки матики закаливают.

При изготовлении цифровых или буквенных пуансонов и клейм граверы используют еще один вид инструмента – зеки. Зеки различной формы применяют для внутренней выемки металла в буквах и цифрах. Делается зека из прутковой квадратной стали марки У8 сечением от 5 до 8 мм и длиной 60–70 мм. Рабочей части зеки с помощью гравирования придают форму внутреннего контура выемки (например, буквы О), а боковые грани у рабочего конца опиливают (рис. 5, г ). Ударную часть зеки подрезают, а кромки опиливают. После механической обработки рабочий конец зеки подвергают термообработке.

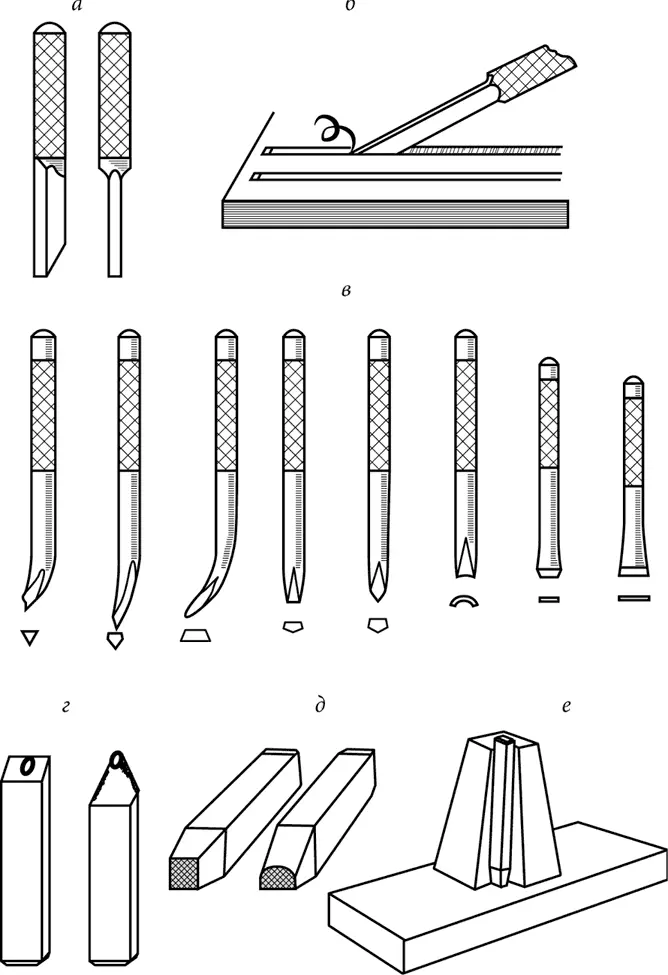

Рис. 5. Специальный граверный инструмент: а – зубильце (подборник); б – работа подборником; в – сечки; г – зека для буквы О; д – матики; е – пространственный угольник-притир для доводки пуансонов.

Кроме различного рода резцов, в граверном деле могут использоваться разнообразные штампы. Штамп – инструмент для обработки материалов давлением при пластической деформации (штамповании) заготовки. Основными элементами штампа являются пуансон и матрица. Пуансон – штамп с рельефным изображением букв, знаков и т. п. для выдавливания изображения при изготовлении матриц для наборных машин и других изделий.

Для того чтобы большое число цифр, букв и других знаков размером от 1,5 до 10 мм не гравировать вручную, на штампах, таблицах или шильдиках их набивают различными пуансонами, наборы которых граверы обычно изготавливают сами. Более крупные цифры и буквы штампуют на прессе специальными штампами. Угол заточки пуансона должен составлять ровно 90° относительно его оси, поэтому при изготовлении пуансонов для контроля перпендикулярности рабочей поверхности к оси пуансона следует пользоваться пространственным угольником (рис. 5, е ). Заготовку будущего пуансона плотно прижимают рукой к внутреннему углу угольника, ставят на доводочный брусок и, прижимая его к поверхности, делают прямолинейные движения до тех пор, пока на рабочей поверхности пуансона не появится равномерный блеск по всей площади.

Отделку сложных вогнутых поверхностей производят рифлевками, представляющими собой напильники и надфили с различными радиусами изгиба, профилями и насечками разной частоты. Перед тем как придать надфилю задуманную форму, его накаляют на огне докрасна, затем дают медленно остыть и обматывают его рабочую часть изоляцией. Это необходимо для того, чтобы при гибке не повредить насечку. Хвостовик надфиля зажимают в тисках и изгибают рабочую часть круглогубцами. Можно применить любой другой способ гибки, например в колодке. Но во всех случаях нужно действовать осторожно. Готовые рифлевки закаляют так же, как и клинки штихелей.

Шаберприменяется как для чистовой отделки металлических поверхностей, так и для удаления случайно проведенных порезок и царапин на гравируемой поверхности. Наиболее ходовыми являются трехгранные и четырехгранные шаберы. Если приобрести шабер заводского изготовления не удастся, то его можно изготовить из трехгранного или четырехгранного напильника, сточив с него насечку.
