Деление на 3 части(рис. 12, а ). Из конца диаметра окружности проводят дугу радиусом R , равным радиусу окружности. Дуга образует на окружности две необходимые точки. Третья точка находится на противоположном конце диаметра.

Деление на 4 и 8 частей. При делении окружности на 4 части помогут циркуль и линейка, с помощью которых необходимо провести два взаимно перпендикулярных диаметра (рис. 12, б ). Если провести один диаметр и из одного его конца описать дугу несколько большую, чем радиус R , а из противоположного конца диаметра провести другую дугу этого же радиуса, то, соединив точки их пересечения прямой линией (которая пройдет через центр), получим второй диаметр, перпендикулярный первому. Точки пересечения перпендикулярных диаметров с окружностью делят ее на 4 равные части.

Для деления окружности на 8 равных частей (рис. 12, в ) необходимо построить две пары взаимно перпендикулярных диаметров.

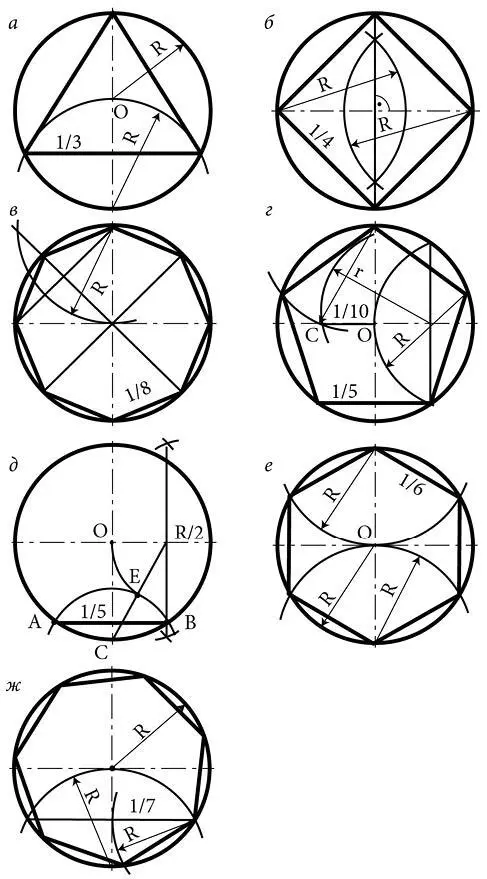

Рис. 12. Деление окружности на равные части: а – на три части; б – на четыре части; в – на восемь частей; г – на пять частей (1-й способ); д – на пять частей (2-й способ); е – на шесть частей; ж – на семь частей.

Деление на 5 частей. Деление окружности на 5 частей можно выполнить несколькими способами. Первый способ (рис. 12, г ) предполагает использование циркуля и линейки. Сначала уже известным способом необходимо провести два взаимно перпендикулярных диаметра. После этого радиус R нужно разделить пополам: из крайней точки пересечения горизонтального диаметра необходимо провести дугу радиуса R и через две точки, образовавшиеся при пересечении этой дуги с окружностью, провести прямую линию – она разделит горизонтальную линию радиуса R пополам. Из точки деления (½ R ) проводят дугу радиусом r (равным расстоянию от точки ½ R до точки пересечения окружности с вертикальным диаметром). Эта дуга пересечет вторую половину горизонтального диаметра в точке С . Отрезок, равный расстоянию от точки С до точки пересечения окружности с вертикальным диаметром, будет соответствовать стороне вписанного в окружность искомого пятиугольника. Необходимо установить циркуль на величину, равную длине этого отрезка, и из верхней точки пересечения окружности с вертикальным диаметром провести дугу заданного радиуса – точка ее пересечения с окружностью будет следующей вершиной пятиугольника. Из найденной вершины нужно провести еще одну дугу заданного радиуса – это будет третья вершина пятиугольника, из которой, в свою очередь, нужно будет провести следующую дугу, и так пока окружность не будет разделена на 5 равных частей. Если после этого провести очередные пять дуг заданного радиуса, но начиная из нижней точки пересечения окружности с вертикальным диаметром, то окружность разделится на 10 равных частей. Кроме того, на рис. 12, г , выделен отрезок СО на горизонтальном диаметре, соответствующий 1/10 окружности, то есть если на окружности последовательно провести 10 дуг радиусом, соответствующим величине отрезка СО , окружность также разделится на 10 равных частей.

При втором способе (рис. 12, д ) на диаметре окружности с помощью уже известного приема необходимо найти точку, которая разделит радиус R пополам. Из этой точки проводят прямую линию до пересечения с концом диаметра (точки С ). Затем из точки R /2 проводят дугу радиусом, равным ½ R , до ее пересечения с проведенной линией в точке Е . Далее циркулем из точки С проводят дугу радиусом, равным отрезку CE, до ее пересечения с окружностью в точках А и В . Отрезок АВ – грань пятиугольника. Теперь остается провести из точек А и В дуги радиусом, равным величине отрезка АВ , чтобы последовательно разделить окружность на 5 частей.

Существует также способ деления окружности на 5 частей с помощью транспортира. К радиусу R окружности необходимо приложить транспортир, построить центральный угол 72° (360: 5 = 72) и провести из центра прямую линию до точки ее пересечения с окружностью. Полученную точку необходимо соединить с точкой пересечения радиуса R на окружности – данный отрезок будет стороной пятиугольника. Проведя из обеих точек дуги радиусом, соответствующим длине данного отрезка, можно разделить окружность на 5 частей.
